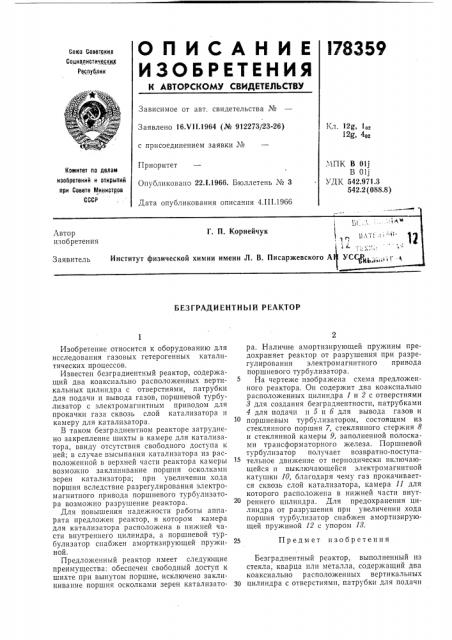

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 16.VII.1964 (№ 912273/23-26) с присоединением заявки №

Кл. 12g, 1, 12g, 4аз. ПК В О11 всц

УДК 542.971.3

542.2 (088.8) Приоритет

Опубликовано 22.I.1966. Бюллетень № 3

Дата опубликования описачпя 4.111.19áá

Комитет па делам изобретений и открытий при Совете Министров

СССР

БЕЗГРАДИЕНТНЫЙ РЕАКТОР

Изобретение относится к оборудованию для исследования газовых гетерогенных каталитических процессов.

Известен безградиентный реактор, содержащий два коаксиально расположенных вертикальных цилиндра с отверстиями, патрубки для подачи и вывода газов, поршневой турбулизатор с электромагнитным приводом для прокачки газа сквозь слой катализатора и камеру для катализатора.

В таком безградиентном реакторе затруднено закрепление шихты в камере для катализатора, ввиду отсутствия свободного доступа к ней; в случае высыпания катализатора из расположенной в верхней части реактора камеры возможно заклинивание поршня осколками зерен катализатора; при увеличении хода поршня вследствие разрегулирования электромагнитного привода поршневого турбулизатора возможно разрушение реактора.

Для повышения надежности работы аппарата предложен реактор, в котором камера для катализатора расположена в нижней части внутреннего цилиндра, а поршневой турбулизатор снабжен амортизирующей пружиной.

Предложенный реактор имеет следующие преимущества: обеспечен свободный доступ к шихте при вынутом поршне, исключено заклинивание поршня осколками зерен катализатора. Наличие амортизирующей пружины предохраняет реактор от разрушения при разрегулировании электромагнитного привода поршневого турбулизатора.

На чертеже изображена схема предложенного реактора. Он содержит два коакснально расположенных цилиндра 1 и 2 с отверстиями

8 для создания безградиентности, патрубками

4 для подачи н 5 и 6 для вывода газов и поршневым турбулизатором, состоящим из стеклянного поршня 7, стеклянного стержня 8 и стеклянной камеры 9, заполненной полосками трансформаторного железа. Поршневой турбулизатор получает возвратно-поступательное движение от периодически включающейся н выключающейся электромагнитной катушки 10, благодаря чему газ прокачивается сквозь слой катализатора, камера 11 для которого расположена в нижней части внутреннего цилиндра. Для предохранения цилиндра от разрушения при увеличении хода поршня турбулизатор снабжен амортизирующей пружиной 12 с упором 18.

25 Предмет изобретения

Безградиентный реактор, выполненный из стекла, кварца пли металла, содержащий два коаксиально расположенных вертикальных

30 цилиндра с отверстиями, патрубки для подачи

178359

Составитель В. Заруцкий

Редактор Л, К. Ушакова Техред А. А. Камышникова

Корректоры: О. Б. Тюрина и Л. Е. Марисич

Заказ 404/6 Тираж 850 Формат бум. 60Р,90 /з Объем 0,16 изд. Подписное

Ц1-1ИИПИ Комитета по делам изобретений и открытий при Советс Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 и вывода газов, поршневой турбулизатор с электромагнитным приводом для прокачки газа сквозь слой катализатора и камеру для катализатора, отличающийся тем, что, с целью увеличения надежности в работе, камера для катализатора размещена в. нижней части внутреннего цилиндра, а поршневой турбулизатор снабжен амортизирующей пружиной.
