Источник для электродуговой сварки

Источник для электродуговой сварки

Иллюстрации

Показать все

Реферат



Использование1 электротехника, в частности производство сварочных трансформаторов Сущность изобретения источник содержит сварочный трансформатор и косинусный конденсатор. На магнитопроводе трансформатора дополнительно располржена обмотка повышенного напряжения К ее отводам подключен косинусный конденсатор 1 ил.

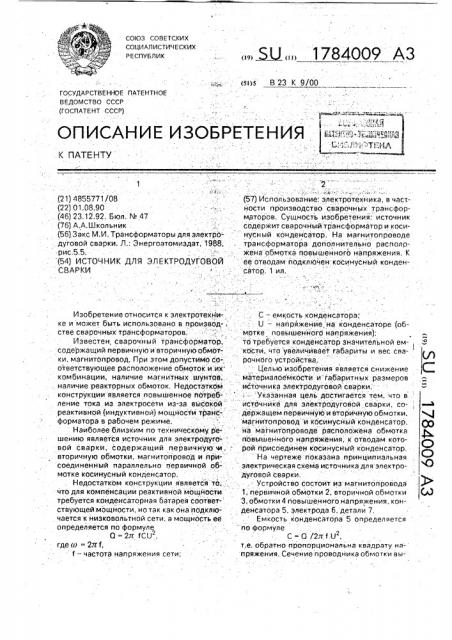

„„5U„„1784009 А3

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 23 К 9/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР)

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

- «! . :- Т «- . г

К ПАТЕНТУ

2 (57) Использование: электротехника, в частности производство сварочных трансформаторов, Сущность изобретения; источник содержит сварочйый трансформатор и косинусный конденсатор, На магнитопроводе трансформатора дополнительно располржена обмотка повышенного напряжения. К ее отводам подключен косинусный конденсатор. 1 ил.

1 (21) 4855771/08 (22) 01,08.90 (46) 23.12.92, Бюл. N. 47 (76) А.А.Школьник (56) Закс М.И, Трансформаторы для электродуговой сварки. Л.: Энергоатомиздат, 1988, -рис,5.5, (54) ИСТОЧНИК ДЛЯ ЗЛЕКТРОДУГОВОЙ

СВАРКИ

Изобретение относится к электротехни-, . С вЂ” емкость конденсатора ке и может быть использовано в производ-. .... U — напряжение нэ конденсаторе (o6ctree сварочных трансформаторов.: ..".- :;. мотке повышенногб напряжения);

Известен, сварочный трансформатор, то требуется конденсатор значительной емсодержащий первичную и вторичную обмот- кости, что увеличивает габариты и вес сваки, магнитопровод, При этом допустимо со- . рочного устройства,. ответствующее расположение обмоток и.их Целью изобретения является снижение комбинации, наличие магнитных шунтов, " материалоемк6ст«и и габаритных размеров . наличие реакторных обмоток. Недостатком источника электродуговой сварки. конструкции является повышенное потреб.- ; . Указанная цель достигается тем, что в ление тока из электросети из-за высокой источнике для электродуговой сварки, сореактивной (индуктивной) мощности тр«айс -. держащем первичную и вторичйую обмотки, форматора в рабочем режиме. . . магнитопровод и кбсинусный конденсатор, Наиболее близким по техническому ре-. на магнитопроводе расположена обмотка шению является источник для электродуго-. " повышенного напряжения, к отводам котовой сварки, содержащий первичную 44 ..- рой присоединен косинусййй конденсатор. . вторичную обмотки, магнитопровод и при-: . На чертеже показана принципиальная соединенный параллельно первичной об-, электрическаясхемаисточникадля электромотке косинусный конденсатор.:. дуговой сварки, Недостатком конструкции я вляется то; -. . . Устройство состоит из магнитопроводэ что для компенсации реактивной мощности 1,"первичной обмотки 2, вторичной обмотки требуется конденсаторная батарея соответ- 3, обмотки 4 повышенного напряжения, конствующей:мощйости, но так как она подклю- денсатора 5, электрода 6, детали 7. чается к низковольтной сети, а мощность ее . Емкость конденсатора 5 определяется определяется по формуле : "по формуле

0 = 27г fCU, С = О /27г f.U, где й) = 2 Г1, т.е. обратно пропорциональна квадрату нэf — частота напряжения сети; . пряжения. Сечение проводника обмогки вы1784009! Л

1 у

Составитель А.Школьник

Тех ехред М.Моргентал . Корректор Н.Милюкова

Редактор Г.Бельская

Заказ 4525 . . ТираЖ"

ВНИИПИ Государственного комитета и

Подписное тета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская йаб„4/5

П роизводственно-издательский комбинат "П " . У т атент, г. Ужгород, ул.Гагарина, !01 бирается из расчета силы тока в ней, равно- тивных особенностей сварочного трансфорго матора с поперечной компенсацией реак1=. 2xf UC, тивной мощности введение обмотки

В целях обеспечения безопасности, надеж- повышенного напряжения с присоединенности и незначительного увеличения гео- 5, ным конденсатором позволяет снизить ма-метрических размеров трансформатора териалоемкость и габаритные размеры обмотку 4 целесообразно выполнить на на- устройства. пряжение до 1000 В, .Устройство работает следующим абра- Ф о р м у.л а и з о б р е т е н и я зом, :::: . -. ; . : . . 10 Источник для электродуговой сварки, При подключении обмотки 2 к сети на с*одержащий косинусный конденсатор и обмотке 3 наводится напряжение. образую- . трансформатор, состоящий иэ. магнитопрощее дугу между электродом 6 и деталью 7. вода, первичной и вторичной обмоток, о тОдновременно наводится напряжение в об- ". л и ч а ю шийся тем, что, с.целью снижения мотке 4, по которой протекает ток и генери- 15 материалоемкости и габаритных размеров, руется емкостная реактивная мощность в на магнитойраводетрансформаторадополсеть, компейсирующая индуктивйую реак- нительно расположейа обмотка повышентивйую мощность, снижая потребляемый из Not о найряжейия, к выводам которой. сети ток. При этом независимо от конструк- подключен косинусный конденсатоо
