Устройство для укладки ленты в таз

Устройство для укладки ленты в таз

Иллюстрации

Показать все

Реферат



Использование: на чесальных и ленточных машинах прядильного производства текстильной промышленности. Сущность изобретения: устройство для укладки ленты в таз содержит верхнюю тарелку, кинематически связанные с ней и установленные на неподвижном корпусе плющильные валики, своими осями расположенные перпендикулярно плоскости вращения тарелки, и установленную перед ними по ходу продукта воронку, параллельную плоскости вращения тарелки. Неподвижный корпус имеет жестко закрепленный на нем дополнительный лентовод, входящий в отверстие ленто; вода тарелки. 2 ил.

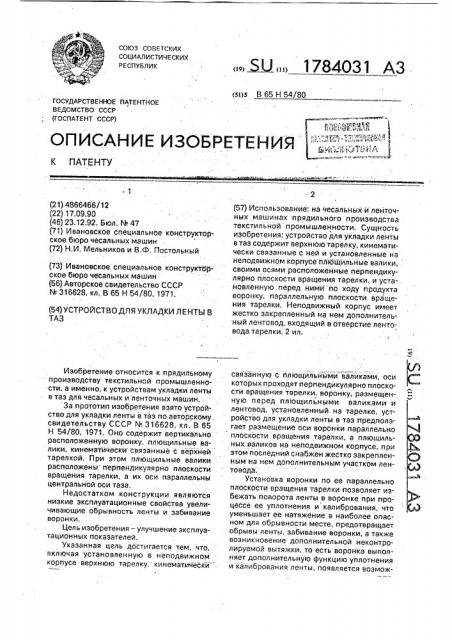

CO)03 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (! 9) (> >) (я)з В 65 Н 54/80

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАтент сссР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ (3, (: 6 л 5 4 ), 5р а л -r. Р i 5П Л

К ПАТЕНТУ (21) 4866466/12 (22) 17.09.90 (46) 23.12.92. Бюл. М 47 (71) Ивановское специальное конструкторское бюро чесальных машин (72) Н.И, Мельников и В.Ф, Постольный (73) Ивановское специальное конструктбр- ское бюро чесальных машин (56) Авторское свидетельство СССР

М 316628, кл. В 65 Н 54/80, 1971. (54) УСТРОЙСТВО ДЛЯ УКЛАДКИ ЛЕНТЫ В

ТАЗ

Изобретение относится к прядильному производству текстильной промышленности, а именно, к устройствам укладки ленты в таз для чесальных и ленточных машин. За прототип изобретения взято устройство для укладки ленты в таз по авторскому свидетельству СССР N -316628, кл. В 65

Н 54/80, 1971, Оно содержит вертикально расположенную воронку, плющильные валики, кинематйческй"связанные с верхней тарелкой. При этом плющильные валики расположены перпендикулярно плоскости вращения тарелки, а их оси параллельны центральной оси таза.

Недостатком конструкции являются низкие эксплуатационные свойства увеличивающие обрывность ленты и забивание воронки.

Цель изобретения — улучшение эксплуатационных показателей.

Указанная цель достигается тем, что, включая установленную в неподвижном корпусе верхнюю тарелку, кинематически (57) Использование: на чесальных и ленточных машинах прядильного производства текстильной промышленности. Сущность изобретения, устройство для укладки ленты в таз содержит верхнюю тарелку, кинематически связанные с ней и установленные на неподвижном корпусе"плющильные валики, своими осями расположейные перпендикулярно плоскости вращения тарелки, и уста- . новленную перед ними по ходу продукта воронку, параллельную плоскости вращения тарелки, Неподвижный корпус имеет жестко закрепленный на нем дополнительный лентовод, входящий в отверстие лентовода тарелки. 2 ил.. ",: — с 1- . связанную с плющильными валиками, оси которых проходят перпендикулярно плоскости вращения тарелки, воронку, размещенную перед плющильными валиками и лентовод, установленный на тарелке, устройство для укладки ленты в таз предполагает размещение оси воронки параллельно плоскости вращения тарелки, а плющильных валиков на неподвижном корпусе, при этом последний снабжен жестко закрепленным на нем дополнительным участком лентовода;

Установка воронки по ее параллельно плоскости вращения тарелки позволяет избежать поворота ленты в воронке при процессе ее уплотнения и калибрования, что уменьшает ее натяжение в наиболее опасном для обрывности месте, предотвращает обрывы ленты, забивание воронки, а также возникновение дополнительной неконтролируемой вытяжки, то есть воронка выполняет дополнительную функцию уплотнения и калйбравания ленты, появляется возмож1784031 ность использования воронок упрощенных конструкций, то есть менее трудоемких в изготовлении, Установка плющильных валиков на неподвижном корпусе позволяет повысить работоспособность устройства вследствие . облегчения подвижной тарелки, разгрузить подшипниковый узел подвижной тарелки, то есть улучшить условия его эксплуатации, а также использовать для крепления подвижной тарелки недефицитные обычные радиальные подшипники.

Снабжение неподвижного корпуса >кес- тко закрепленным на нем дополнительным . участком лентовода обеспечивает подачу ленты от плющильных валиков в лентовод, установленный на тарелке, так как входное отверстие лентовода и точка выхода ленты из плющильных валиков смещены друг относительно друга.

Признаков новизны, аналогичных отмеченйым, в патентной и технической литературе не обнаружено.

На фиг. 1 изображено устройство для укладки ленты в таз, разрез; на фиг. 2 — то же, план.

Устройство укладки ленты в таз состоит из стойки 1 вертикальным валом 2, на который насажено зубчатое колесо 3, На стойке

1 установлен корпус головки лентоукладчика 4; в отверстиях его смонтированы подвижная тарелка 5, плющильные валики 6, 7 и воронка 8, на оси которой установлена параллельно плоскости вращения тарелки 5 с возможностью выполнения дополнительной функции уплотнения и колибрования ленты, а плющильные валики 6 и 7 установлены на неподвижном корпусе для облегчения подви>кной тарелки 5 и разгрузки ее подшипникового узла. В корпусе также расположена неподвижная часть лентовода 9, входящая своим концом по оси вращения

-подви>кной тарелки 5 в подвижную часть лентовода 10, жестко закрепленную в тарелке 5. Зубчатый венец тарелки 5 находится в зацеплении с зубчатым колесом 3 вертикального вала 2. Вращение от подвижной тарелки 5 на плющильные валики 6, 7 передает зубчатое зацепление, состоящее из зубчатого колеса 11, насаженного на вал стационарно установленного в корпусе 4 плющильного валика 6 и зубчатого венца 12, . смонтированного на теле подвижной тарелки 5. Для крепления подвижной тарелки 5 использованы радиальные подшипники.

Работа устройства.

Устройство для укладки ленты в таз работает следующим образом. Лента, подлежащая укладке в таз, подается через воронку 8 к плющильным валикам 6 и 7, 10

55 облегчение подвижной тарелки за счет монтажа плющильных валиков на неподви>кном корпусе позволяет разгрузить подшипниковый узел подвижной тарелки, облегчив условия работы и повысив долговечность, а также появилась возможность использования для крепления неподвижной тарелки йедефицитных обычных радиальных подшипников.

Использование изобретения улучшает эксплуатационные характеристики устройства, обеспечивая снижение обрывности ленты и неровноты на трехсантиметровых отрезках на 15-207, исключает поворот ленты при ее уплотнении и калибровки в отверстии воронки. Повышена работоспоco6HocTb устройства при одновременном облегчении изготовления и монтажа, причем установка воронки 8 по ее оси параллельно плоскости вращения тарелки 5 устраняет поворот ленты в воронке в процессе ее уплотнения и калибрования и уменьшить ее натяжение в наиболее опасном для обрывности месте и исключить возможность возникновения дополнительной неконтролируемой вытяжки. Лента проходит без забивания воронки 8. Плющильные валики 6 и 7, установленные на неподвижном корпусе, захватывают ленту и @вправляют ее в составной лентовод из неподвижной части 9 и подвижной части 10.

Так как подвижная часть лентовода 10 наклонена относительно оси вращения тарелки 5, то при вращении тарелки 5 за ее оборот образуется виток ленты. Вращательное движение тарелки 5 передают посредством зубчатого зацепления ее венца с зубчатым колесом 3, насаженным на вертикальный вал 2. Тарелка 5 вращательное движение через венец 12 на своем теле передает на зубчатое колесо 11, стационарно установленного в корпусе 4, плющильного валика 6, взаимодействующего с плющильным вали-, ком 7, при этом вся головка лентоукладчика смонтирован на стойке 1;

Техническими преимуществами изобретения по отношению к прототипу являются; снижение обрывности ленты за счет оптимального места расположения воронки относительно других элементов устройства, а именно установки воронки по ее оси параллельно плоскости вращения тарелки, благодаря чему исключается поворот лент s воронке при уплотнении и калибровании ленты,,снижается неровнота ленты на коротких отрезках на 15-20 g, эа счет уменьшения натяжения ленты, появляется возможность использования воронок простой конструктивной формы;

1784031

Составитель Н. Мельников

Техред М,Моргентал Корректор M. Шароши

Редактор Г, Вельская

Заказ 4526 Тираж . Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101

Формула изобретения

Устройство для укладки ленты в таз, содержащее установленную в неподвижном корпусе верхнюю тарелку, кинематически связанную с плющильными валиками, оси которых проходят перпендикулярно плоскости вращения тарелки, воронку, размещенную перед плющильными валиками, и лентовод, установленный на тарелке, о т л ич а ю щ е е с я тем, что, с целью улучшения эксплуатационных свойств, ось воронки размещена параллельно плоскости враще5 ния тарелки, а плющильные валики установлены на неподвижном корпусе, при этом последний снабжен жестко закрепленным на нем дополнительным участком лентовода,
