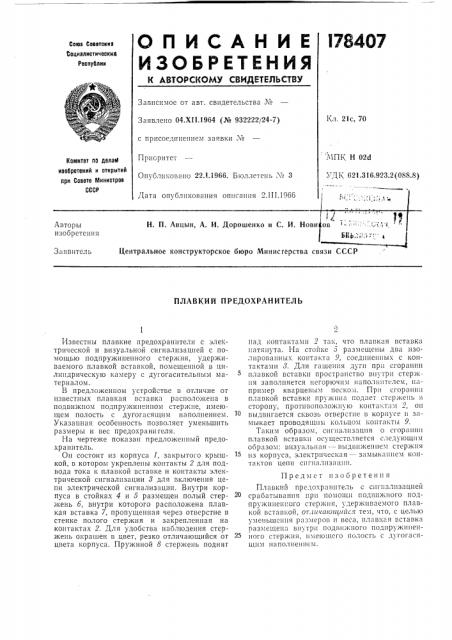

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Coca Совотокик

Социалистически»

Республик

Зависимое от авт. свидетельства М

Кл. 21с, 70

Заявлено 04.Х11.1964 (№ 932222/24-7) с присоединением заявки ¹

Приоритет

Опубликовано 22.1.1966. Бюллетень ¹ 3

МПК Н 02d

УД1, 621.316.923.2 (088.8) Комитет по делам иаобретений и открытий при Совете Министров

СССР

Дата опубликования описания 2.111.1966

Авторы изобретения

Н. П. Авцын, А. И. Дорошенко и С. И. Но

Заявитель

Центральное конструкторское бюро Минисгерства связи СССР

ПЛАВКИИ ПРЕДОХРАНИТЕЛЬ

Известны плавкие предохранители с электрической и визуальной сигнализацией с помощью подпружиненного стержня, удерживаемого плавкой вставкой, помещенной в цилиндрическую камеру с дугогасительиым материалом.

В предложенном устройстве в отличие от известных плавкая вставка расположена в подвижном подпружиненном стержне, имеющем полость с дугогасящим наполнением.

Указанная особенность позволяет уменьшить размеры и вес предохранителя.

На чертеже показан предложенный предохранитель.

Ои состоит из корпуса 1, закрытого крышкой, в котором укреплены контакты 2 для подвода тока к плавкой вставке и контакты электрической сигнализации 3 для включения цепи электрической сигнализации. Внутри корпуса в стойках 4 и б размещен полый стержень б, внутри которого расположена плавкая вставка 7, пропущенная через отверстие в стенке полого стержня и закрепленная на контактах 2. Для удобства наблюдения стержень окрашен в цвет, резко отличающийся от цвета корпуса. Пружиной 8 стержень поднят иад контактами 2 так, что пллвкая вставка натянута. На стойке 5 размещены два изолированных контакта 9, соединенных с контактами 8. Для гашения дуги при сгорании плавкой вставки пространство внутри стержня заполняется негорючим ияполиителем, например кварцевым песком. При сгорании плавкой вставки пружиня подлет стержень в сторону, противоположную контактам 2, ои выдвигается сквозь отверстие в корпусе и замыкает проводящим кольцом контакты 9.

Таким образом, сигнализация о сгорании плавкой вставки осуществляется следующим образом: визуальная — выдвижением стержня из корпуса, электрическая — замыканием контактов цепи сигнализации.

Предмет изобретения

Плавкий предохранитель с сиьч ллизлцией срабатывания при помощи подвижного подпрркииеиного стержня, удерживаемого плавкой вставкой, от.нтающийся тем, что, с целью уменьшения размеров и веса, пллвкля вставкл размещена внутри подвижного подпружиненного стержня, имеющего полость с дугогасящим наполнением.

178407

Г

11

2 3 2
