Реферат



Использование: в медицине, для физиотерапии и гипертермии. Сущность изобретения: внутриполостной излучатель имеет корпус, выполненный в виде заполненной проводящей охлаждающей жидкостью диэлектрической трубки, согнутой пополам. Концы трубки образуют рамку для индуктивной связи с генератором и посажены на металлические патрубки, электрически закороченное перемычкой. Вблизи сгиба в одну из ветвей трубки введена диэлектрическая спираль, расположенная по ее оси. 1 ил.

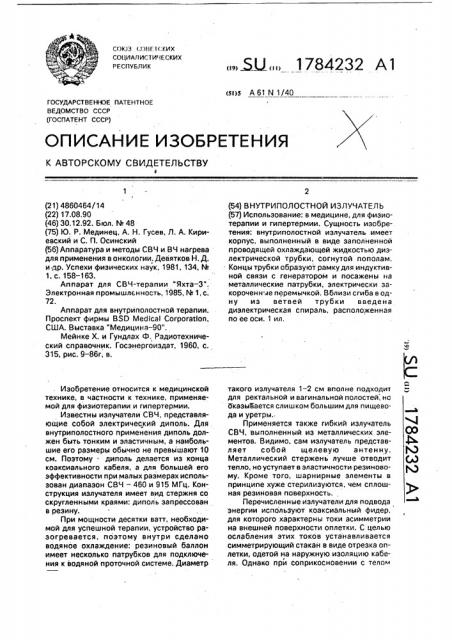

СОЮЗ (;Of3f -3СКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (м)5 А 61 N 1/40

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4860464/14 (22) 17.08.90 (46) 30.12.92. Бюл. % 48 (75) Ю, P. Мединец, А. Н. Гусев, Л. А. Кириевский и С. П. Осинский (56) Аппаратура и методы СВЧ и ВЧ нагрева для применения в онкологии. Девятков Н.Д. и-др. Успехи физических наук, 1981, 134, М

1, с. 158-163.

Аппарат для СВЧ-терапии "Яхта-3".

Электронная промышленность, 1985, hh 1, с.

72.

Аппарат для внутриполостной терапии.

Проспект фирмы BS0 Medical Corporation, США. Выставка "Медицина — 90", Мейнке Х. и Гундлах Ф, Радиотехнический справочник. Госэнергоиздат, 1960, с.

315, рис. 9-86г, в.

Изобретение относится к медицинской технике, в частности к технике, применяемой для физиотерапии и гипертермии.

Известны излучатели СВЧ, представляющие собой электрический диполь. Для. внутриполостного применения диполь должен быть тонким и эластичным, а наибольшие его размеры обычно не превышают 10 см. Поэтому диполь делается из конца коаксиального кабеля, а для большей его эффективности при малых размерах использован диапазон СВЧ вЂ” 460 и 915 МГц. Конструкция излучателя имеет вид стержня со скругленными краями: диполь запрессован в резину.

При мощности десятки ватт, необходимой для успешной терапии, устройство разогревается, поэтому внутри сделано водяное охлаждение: резиновый баллон имеет несколько патрубков для подключения к водяной проточной системе. Диаметр

5U 1784232 А1 (54) ВНУТРИПОЛОСТНОЙ ИЗЛУЧАТЕЛ Ь (57) Использование: в медицине, для физиотерапии и гипертермии. Сущность изобретения: внутриполостной излучатель имеет корпус, выполненный в виде заполненной проводящей охлаждающей жидкостью диэлектрической трубки, согнутой пополам.

Концы трубки образуют рамку для индуктивной связи с генератором и посажены на металлические патрубки, электрически закороченн ле перемычкой, Вблизи сгиба в одну из ветвей трубки введена диэлектрическая спираль, расположенная по ее оси. 1 ил. такого излучателя 1 — 2 см вполне подходит для ректальной и вагинальной полостей, на

Оказывается слишком большим для пищевода и уретры..

Применяется также гибкий излучатель

СВЧ, выполненный из металлических элементов. Видимо, сам излучатель представляет собой щелевую антенну.

Металлический стержень лучше отводит тепло, но уступает в эластичности резиновому. Кроме того, шарнирные элементы в принципе хуже стерилизуются, чем сплошная резиновая поверхность.

Перечисленные излучатели для подвода энергии используют коаксиальный фидер, для которого характерны токи асимметрии на внешней поверхности оплетки. С целью ослабления этих токов устанавливается симметрирующий стакан в виде отрезка оплетки, одетой на наружную изоляцию кабеля. Однако при соприкосновении с телом

1784232 добротность резонатора дадает и стакан становится неэффективным.

Прототипом изобретения служит внутриполостной излучатель,. выполненный иэ отрезка коаксиального кабеля, опрессованного резиной с трубками для охлаждения проточной водой.

Недостатками. прототипа являются токи асимметрии, создающие паразитное излучение, а также большой диаметр устройства, что может привести к травмированию пациента.

Цель изобретения — внутриполостной излучатель, свободный от укаэанного недостатка, а именно — не несущий токи асимметрии на фидере, а также допускающий уменьшение диаметра до единиц мм, Поставленная цель достигается выполнением корпуса излучателя в виде заполненной проводящей охлаждающей жидкостью диэлектрической трубки, согнутой пополам, концы которой образуют рамку для индуктивной связи с генератором и посажены на металлические патрубки, электрически закороченные перемычкой, а вблизи сгиба в одну из ветвей трубки введена диэлектрическая спираль, расположенная по ее Оси.

Трубка с проводящей жидкостью рабо тает как симметричная двухпроводная линия, а спираль представляет собой дроссель, исключающий ток в одном проводе линии. Поэтому полученная конструкция эквивалентна антенне Цеппелина, фидер которой свободен от токов асимметрии, Вместе с петлей связи на тыльном конце устройство резонирует на частоте генератора.

На чертеже показано описываемое устройство, где: 1 — излучающая часть, 2 — спираль, 3 — двухпроводная линия, 4 — рамка, 5 — патрубки, 6 — перемычка.

Примером описанного устройства может быть макет излучателя, изготовленный из силиконовой трубки диаметром 8 мм и длиной 1 м. Спираль изготовлена токарным способом из фторопласта, имеет диаметр несколько больший внутреннего диаметра трубки, шаг 4 мм и число витков — 12. Поме5 щена спираль в трубку ввинчиванием с помощью длинного стержня с пазом на конце, куда входит лопатка спирали. Патрубки сделаны из тонкостенной латунной трубки и спаяны перемычкой по дуге рамки, диаметр

10 которой 3 — 4 см. Трубка в сложенном состоянии без зазора удерживается резиновыми кольцами. Один иэ патрубков заглушен, ко второму подключена резиновая груша с зажимом. Трубка и груша заполнены водным

15 раствором соли 10 ф концентрации, Груша сжата и ее трубка перекрыта зажимом — с тем, чтобы создать внутри излучателя повышенное давление. При этом место изгиба распрямляется и жидкость свободно цирку-

20 лирует внутри трубки.

Резонансная кривая излучателя наблюдается на экране измерителя АЧХ (Х1 — 19A), если связать излучатель с небольшиМи рамками, подключенными ко входу и выходу

25 прибора. В данном случае резонанс наблюдается на 460 МГц.

Формула изобретения

Внутриполостной излучатель, содержащий корпус, эксцентрично расположенный

30 в нем вибратор, соединенный фидером с генератором, и систему охлаждения, запол- неннуюжидкостью, отл и ча ю щ ий ся тем, что, с целью снижения паразитного из- лучения, травмирования пациента за счет

35 уменьшения диаметра устройства при со- хранении эффективности воздействия, кор- пус выполнен в виде заполненной проводящей охлаждающей жидкостью диэлектрической трубки, согнутой пополам.

40 концы которой образуют рамку для индуктивной связи с генератором и посажены на металлические патрубки, электрически закороченные перемычкой, а вблизи сгиба в одну из ветвей трубки введена диэлектриче45 ская спираль, расположенная по ее оси.
