Реферат



Использование: при изготовлении державок резцов. Конец мерной заготовки свободно изгибают на угол 45°, его разгоняют и окончательно догибают при фиксации отогнутого конца по ширине. 6 ил.

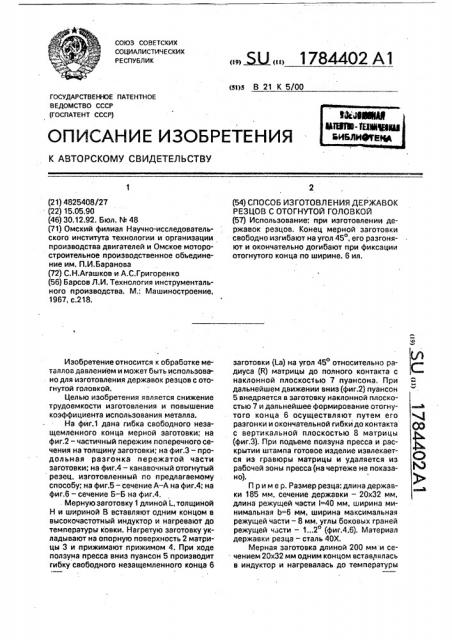

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУ6ЛИК (5!)5 В 21 К 5/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

gv i

Ъ ° (21) 4825408/27 (22) 15.05,90 (46) 30.12.92. Бюл, М 48 (71) Омский филиал Научно-исследовательского института технологии и организации производства двигателей и Омское моторостроительное производственное объединение им. П.И.Баранова (72) С.Н.Агашков и А.С.Григоренко (56) Барсов Л.И. Технология инструментального производства. М.: Машиностроение, 1967, с.218.

Изобретение относится к обработке металлов давлением и может быть использовано для изготовления державок резцов с отогнутой головкой.

Целью изобретения является снижение трудоемкости изготовления и повышение коэффициента использования металла.

На фиг.1 дана гибка свободного незащемленного конца мерной заготовки; на фиг,2 — частичный пережим поперечного сечения на толщину заготовки; на фиг,З вЂ” продольная разгонка пережатой части заготовки; на фиг.4 — канавочный отогнутый резец, изготовленный по предлагаемому способу; на фиг.5- сечение А — А на фиг.4; на фиг.6 — сечение Б-Б на фиг.4, . Мерную заготовку 1 длиной L, толщиной

Н и шириной В вставляют одним концом в высокочастотный индуктор и нагревают до температуры ковки. Нагретую заготовку укладывают на опорную поверхность 2 матрицы 3 и прижимают прижимом 4. При ходе полэуна пресса вниз пуансон 5 производит гибку свободного незащемленного конца 6,,!Ж,, 1784402 А1 (54) СПОСОБ ИЗГОТОВЛЕНИЯ ДЕРЖАВОК

РЕЗЦОВ С ОТОГНУТОЙ ГОЛОВКОЙ (57) Использование: при изготовлении державок резцов. Конец мерной заготовки свободно изгибают на угол 45О, его разгоняют и окончательно догибают при фиксации отогнутого конца по ширине. 6 ил. заготовки (La) на угол 45О относительно радиуса (R) матрицы до полного контакта с наклонной плоскостью 7 пуансона, При дальнейшем движении вниз(фиг.2) пуансон

5 внедряется в заготовку наклонной плоскостью 7 и дальнейшее формирование отогнутого конца 6 осуществляют путем его разгонки и окончательной гибки до контакта с вертикальной плоскостью 8 матрицы (фиг,З). При подъеме ползуна пресса и раскрытии штампа готовое изделие извлекается из гравюры матрицы и удаляется из рабочей зоны пресса(на чертеже не показано).

Пример. Размер резца: длина державки 185 мм, сечение державки — 20х32 мм, длина режущей части i=40 мм, ширина минимальная b=6 мм, ширина максимальная режущей части — 8 мм, углы боковых граней режущей части — 1...2 (фиг.4,6). Материал державки резца — сталь 40Х.

Мерная заготовка длиной 200 мм и сечением 20х32 мм одним концом вставлялась в индуктор и нагревалась до температуры

"784402

1160+20 С. Длина нагреваемого конца в пределах 40....50 мм, частота индуктора—

2400 Гц, время нагрева-16с. После нагрева заготовка укладывалась в горизонтальном положении на опорную поверхность гравюры матрицы и прижималась по опорной поверхности прижимом. Длина свободного незащемленногЬ конца от радиуса матрицы (R) составляла 21+0,) мм.

При движении ползуна пресса вместе с верхйей плйтой и пуансоном вниз производилась гибка свободного конца до полного контакта с наклонной плоскостью пуансона, выполненйой под углом 45О, при этом радиус на матрице составлял 3 мм. При дальнейшем движении ползуна пуансон внедрялся s заготовку и разгонял ее до минимальной ширины у основания (Н), равной 6 мм,и производил окончательную догибку с оформлением боковых граней с углами поднутрения боковых граней 1-2О.

В связи с отсутствием облоя и четким оформлением боковых граней, расположенных подуглом 1...2О, механическая обработка их не требовалась.

Структура деформированной части головки резца была мелкозернистой, так как деформация происходила в области действия максимальных касательных напряже5 ний, поэтому усилие деформирования было минимальным и составляло всего 53 т.с. Для сравнения, ранее обычная -облойная штамповка державки этого резца выполнялась на . кривошипном прессе усилием 630 т,с, 10

Формула изобретения

Способ изготовления державок резцов с отогнутой головкой. включающий горячую гибку конца мерной заготовки в штампе и

15 последующее формирование отогнутого конца, отличающийся тем, что, с целью снижения трудоемкости изготовления и повышения коэффициента использования металла, гибку конца мерной заготовки

20 осуществляют свободным изгибом на угол

45, а формирование отогнутого конца осуществляют путем его разгонки и окончательной догибки при фиксации отогнутого конца по ширине в гравюре штампа на всей

25 стадии деформирования.

1 784402

Kr. 3

A-A îr 7
