Способ изготовления оптического стекловолокна

Способ изготовления оптического стекловолокна

Иллюстрации

Показать все

Реферат

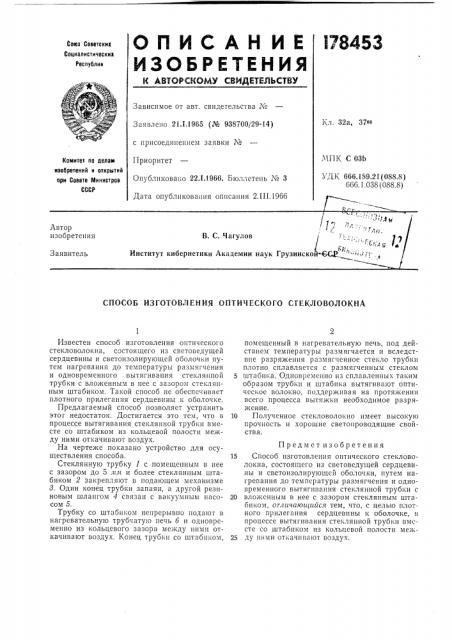

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 32а, 37оо

Заявлено 21.1.1965 (№ 938700j29-14) с присоединением заявки ¹

Приоритет

МПК С ОЗЬ

УДК 666.189,21(OSS.S)

666. 1.038 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 22Л.1966. Бюллетень № 3

Дата опубликования описания 2.111.1966

СПОСОБ ИЗГОТОВЛЕНИЯ ОПТИЧЕСКОГО СТЕКЛОВОЛОКНА

Известен способ изготовления оптического стекловолокна, состоящего из световедущей сердцевины и светоизолирующей оболочки путем нагревания до температуры размягчения и одновременного вытягивания стеклянной трубки с вложенным в нее с зазором стеклянным штабиком. Такой способ не обеспечивает плотного прилегания сердцевины к оболочке.

Предлагаемый способ позволяет устранить этог недостаток. Достигается это тем, что в процессе вытягивания стеклянной трубки вместе со штабиком из кольцевой полости между ними откачивают воздух.

На чертеже показано устройство для осуществления способа.

Стеклянную трубку 1 с помещенным в нее с зазором до 5 л лт и более стеклянным штабиком 2 закрепляют в подающем механизме

3, Один конец трубки запаян, а другой резиновым шлангом 4 связан с вакуумным насосом б.

Трубку со штабиком непрерывно подают в нагревательную трубчатую печь б и одновременно из кольцевого зазора между ними откачивают воздух. Конец трубки со штабиком, помещенный в нагревательную печь, под действием температуры размягчается и вследствие разряжения размягченное стекло трубки плотно сплавляется с размягченным стеклом

5 штабика. Одновременно пз сплавленных таким образом трубки и штабика вытягивают оптическое волокно, поддерживая на протяжении всего процесса вытяжки необходимое разряжение.

10 Полученное стекловолокно имеет высокую прочность и хорошие светопроводящие свойства.

Предмет изобретения

15 Способ изготовления оптического стекловолокна, состоящего из световедущей сердцевины и светоизолирующей оболочки, путем нагревания до температуры размягчения и одновременного вытягивания стеклянной трубки с

20 вложенным в нее с зазором стеклянным штабиком, отличающийся тем, что, с целью плот pHлегания cepgqeDiIH i i. оболочке, процессе вытягивания стеклянной трубки вместе со штабиком из кольцевой полости меж25 ду ними откачивают воздух.

178458
