Патент ссср 178456
Иллюстрации
Реферат

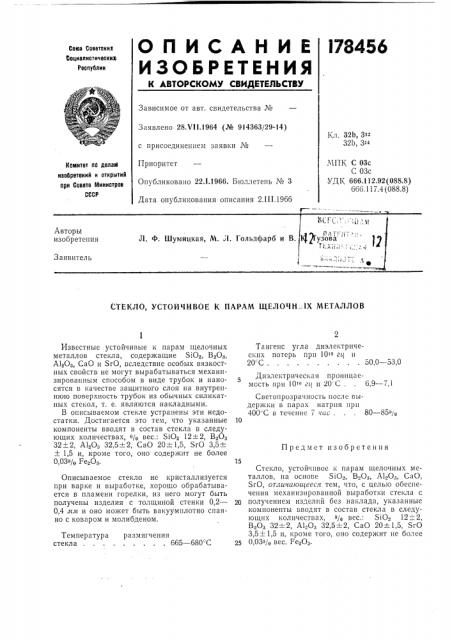

О П И С А Н И Е l78456
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Ссаетскив
Социалистически»
Раслублик
Зависимое от авт. свидетельства №
Заявлено 28Х!1.1964 (№ 9!4363/29-14) Кл. 32Ь, 3 -
32Ь, 314 с присоединением заявки №
Приоритет
МПК С 03с
С 03с
УДЕ, 666.112.92 (088.8) 666. 117.4 (088.8) Комитет оо делам изобретений и открытий ори Совета Министров
СССР
Опубликовано 22.1.1966. Бюллетень № 3
Дата опубликования описания 2.1П.1966
Авторы изобретения
К) Гузова
Л. Ф. Шумицкая, М. Л, Голын!>арб и В
Заявитель
СТЕКЛО, УСТОЙЧИВОЕ К ПАРАМ ЩЕЛОЧН 1Х МЕТАЛЛОВ
Предмет изобретения
Известные устойчивые к парам щелочных металлов стекла, содержащие SiO, В»Оа, А1зОз, СаО и SrO, вследствие особых вязкостных свойств не могут вырабатываться механизированным способом в виде трубок и наносятся в качестве защитного слоя на внутреннюю поверхность трубок из обычных силикатных стекол, т. е. являются накладными.
В описываемом стекле устранены эти недостатки. Достигается это тем, что указанные компоненты вводят в состав стекла в следующих количествах, % вес.: Si02 12+-2, ВзОз
32+2, А1зОа 32,5 +e-2, СаО 20 1,5, SrO 3,5
+ 1,5 и, кроме того, оно содержит не более
0,03% Fe20>.
Описываемое стекло не кристаллизуется при варке и выработке, хорошо обрабатывается в пламени горелки, из него могут быть получены изделия с толщиной стенки 0,2—
0,4 лтл и оно может быть вакуумплотно спаяно с коваром и молибденом.
Температура размягчения стекла . . . . . . . . . 665 †680
Тангенс угла диэлектрических потерь прп 1О« ги и
20-С.......... 50,0 — 53,0
Диэлектрическая проницаемость при 10«ги и 20 С, . 6,9 — 7,1
Светопрозрачность после выдержки в парах натрия нрн
400=С в течение 7 чаа . . . 80 — 85с/0
Стекло, устойчивое к парам щелочных металлов, на основе Si0», В..Оа, Аl Оа, СаО, SrO, отличающееся тем, что, с целью обеспечения механизированной выработки стекла с получением изделий без наклада, указанные компоненты вводят в состав стекла в следующих количествах, % вес.: SiO» 12+ 2, В Оз 32+ 2, Al Oç 32,5+-2, СаО 20+-1,5, SrO
3,5+1,5 и, кроме того, оно содержит не более
0,030/О вес. РезОз.
