Загрузочное устройство

Загрузочное устройство

Иллюстрации

Показать все

Реферат



Использование: в устройствах для загрузки емкостей. Сущность изобретения: загрузочное устройство содержит подающий конвейер 1, цилиндрический кожух (ЦК) 2 с приводом вращения 3 ЦК 2 вокруг вертикальной оси. ЦК 2 снабжен дном 4 с центральным отверстием 5 для пропуска сыпучего материала, вертикальными перегородками 6 и выпускными окнами. На стенке емкости 8 установлены датчики уровня 9, 10. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 65 G 65/32

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Р (21) 4900994/13 (22) 08,01.91 (46) 30,12.92. Бюл, N. 4.8 (71) Украинский филиал Государственного проектного и конструкторского института

"Союзпрьммеханизация" (72) В.А.Левадный и H,Н.Валовая (56) Авторское свидетельство СССР

N. 1533964, кл. В 65 G 65/32, 1984. (54) ЗАГРУЗОЧНОЕ УСТРОЙСТВО. Ж 1784563 А1 (57) Использование; в устройствах для загрузки емкостей. Сущность изобретения: загрузочное устройство содержит подающий конвейер 1, цилиндрический кожух (ЦК) 2 с приводом вращения 3 ЦК 2 вокруг верти.кальной оси. ЦК 2 снабжен дном 4 с центральным. отверстием 5 для пропуска сыпучего материала, вертикальными перегородками 6 и выпускными окнами. На стенке емкости 8 установлены датчики уровня 9, 10, 2.ил.

1784563

Изобретение относится к устройствам для хранения сыпучих материалов, Известно устройство для распределения сыпучего материала в бункере, содержащее загрузочную воронку, горизонтальную разгрузочную насадку с возможностью вращения вокруг вертикальной оси и снабженной боковыми разгрузочными отверстиями.

Известйо загрузочное устройство, содержащее расположенное в верхней части емкости йа вертикальном валу приводной диск с, закрепленными на нем ребрами и установленными на валу над диском с возможностью поворота и вертикального перемещения цилиндрического корпуса с боковым разгрузочным отверстием и фиксатором его положения относительно оси.

Недостатком обоих устройств является . повышенная энергоемкость устройств, которая проявляется в постоянной работе привода при заполнении емкости сыпучим материалом.

Цель изобретения — снижение энергоемкости.

Это достигается тем, что загрузочное устройство, содержащее расположенный в верхней части емкости вращающийся цилиндрический кожух с перегородками и боковыми разгрузочными отверстиями, снабжено датчиками уровня, установленными в емкости с возможностью взаимодействия- с приводом вращающегося цилиндрического кожуха,-а цилиндрический кожух снабжен днбм, при этом в последнем выполнено центральное отверстие для пропуска материала.

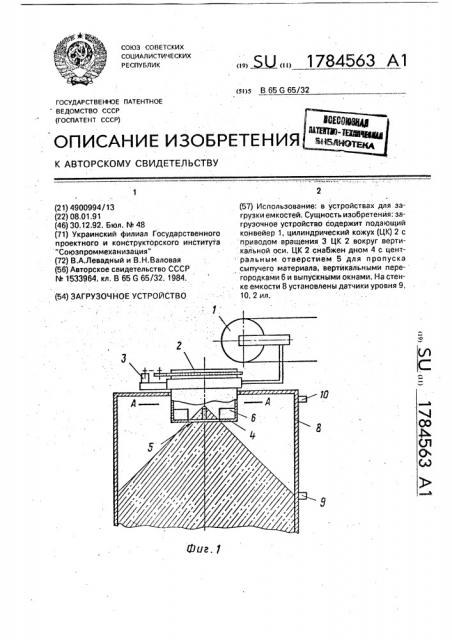

На фиг.1 показано предлагаемое устройство; на фиг.2 — разрез А-А на фиг,1, Загрузочное устройство содержит подающий конвейер 1, цилиндрический кожух

2 с приводом вращения 3. Цйлиндрический кожух 2 снабжен дном 4 с центральным отверстием 5 для пропуска материала, вертикальными перегородками 6 и боковыми .разгрузочными отверстиями 7. На стенке емкости 8 прикреплены датчики уровня 9, 10.

Устройство работает следующим образом, Сыпучие материалы, подаваемые конвейером 1, ссыпаются в цилиндрический кожух 2 и оттуда через центральное отверстие

5 — в емкость, Привод 3 не работает, По5 скольку материал имеет угол естественного откоса, то в верхней части емкости 8 образуется конус материала с вершиной конуса в месте загрузки, т.е. в цилиндрическом кожухе 2.

10 Это соответствует неполному заполнению емкости 8, т.е. образуются на перифе рии емкости 8 незаполненные пустоты, При заполнении емкости 8 материалом до датчика уровня 9, последний включает привод 3 и

15 цилиндрический кожух 2 начинает вращаться.

Материал с конвейера 1 продолжает сыпаться и по образованному из материала конусу йовые порции материала прадолжа20 ют скатываться и попадают на дно 4 цилин- . дрического кожуха 2, Поскольку последний вращается; то. материал, оказавшийся на дне 4, увлекается во вращении и под действием центробежной силы через боковые, 25 разгрузочные отверстия 7 разбрасывается по периферии емкости 8.В результате заполняются пустоты ем-. кости 8 и по мере полного заполнения емкости 8 срабатывает датчик материала 10, и

30 привод 3 цйлийдрического кожуха 2 выключается. При этом конвейер I тоже выключается;

Применение изобретения позволит снизить потребление электроэнергии при

35 загружаемости сыпучим материалом, Формула изобретения

Загрузочное устройство, содержащее расположенный в верхней части емкости

40 вращающийся цилиндрический кожух с перегородками и боковыми разгрузочными от- . верстиями, отличаю щ вес я тем,что, с целью снижения энергоемкости, оно снабжено датчиками уровня, установленными в

45 емкости с вЬЪмох ностью взаимодействия с приводом вращающегося цилиндрического кожуха, а цйлйндрический кожух снабжен дном, при этом в последнем выполнено центральное отверстие для пропуска материа50 ла;

1784563
