Эластичный резервуар для хранения и переносажидкости

Эластичный резервуар для хранения и переносажидкости

Иллюстрации

Показать все

Реферат

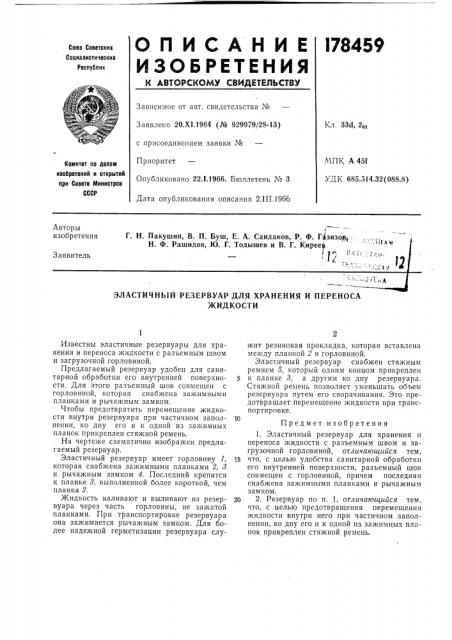

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l78459

Сон>з Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 20.ХI.1964 (№ 929979/28-13) с присоединением заявки №

Приоритет

Опубликовано 22.1.1966. Бюллетень ¹ 3

Дата опубликования описания 2.111,1966

Кл. 33d, 2сх

МПК А 4Я

УД К 685.514.32(088.8) Номитет по делам изобретеиий и открытий при Совете Мииистрое

СССР

Авторы

ЭЛАСТИЧНЫЙ РЕЗЕРВУАР ДЛЯ ХРАНЕНИЯ И ПЕРЕНОСА

ЖИДКОСТИ

Известны эластичные резервуары для хранения и переноса жидкости с разъемным швом и загрузочной горловиной.

Предлагаемый резервуар удобен для санитарной обработки его внутренней поверхности. Для этого разъемный шов совмещен с горловиной, которая снабжена зажимными планками и рычажным замком.

Чтобы предотвратить перемещение жидкости внутри резервуара при частичном заполнении, ко дну его и к одной из за>кимных планок прикреплен стяжной ремень.

На черте>ке схематично изображен предлагаемый резервуар.

Эластичный резервуар имеет горловину 1, которая снабжена зажимными планками 2, 8 и рычажным замком 4. Последний крепится к планке 8, выполненной более короткой, чем планка 2. жидкость наливают и выливают из резервуара через часть горловины, не зажатой планками. При транспортировке резервуара она зажимается рычажным замком. Для более надежной герметизации резервуара служит резиновая прокладка, которая вставлена между планкой 2 и горловиной.

Эластичный резервуар снабжен стяжным ремнем 5, который одним концом прикреплен к планке 8, а другим ко дну резервуара.

Стяжной ремень позволяет уменьшать объем резервуара путем его сворачивания. Это предотвращает перемещение жидкости при транспортировке.

Предмет изобретения

1. Эластичный резервуар для хранения и переноса жидкости с разъемным швом и загрузочной горловиной, отличающийся тем, 15 что, с целью удобства санитарной обработки его внутренней поверхности, разъемный шов совмещен с горловиной, причем последняя снабжена зажимными планками и рычажным замком.

20 2. Резервуар по п. 1, отличающийся тем, что, с целью предотвращения перемещения жидкости внутри него при частичном заполнении, ко дну его и к одной из зажимных планок прикреплен стяжной ремень.

178459

Составитель Г. Ф. Лошкарева

Редактор В. Ф. Чулкова Техред Л. К. Ткаченко

Корректоры: С. Н. Соколова и Л. Е. Марисич

Заказ 409/9 Тираж 525 Формат бум. 60X90 / Объем 0,1 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2
