Реферат



Использование: область бытовой техники . Сущность изобретения: стиральная машина снабжена эластичным дном, закрепленным к стенкам бака по периметру, и электромагнитным приводом. Эластичное дно жестко закреплено на статоре и связано с перфорированным коробом для размещения белья. Якорь привода крепится жестко к эластичному дну. Такое крепление дает возможность использовать электромагнитный привод как источник вибрации текстильных изделий, причем якорь и статор, колеблясь в противофазе, образуют интенсивную вибрацию стирального раствора, а перфорированный короб позволяет получить эффект встряхивания текстильных мзделий. 1 ил.

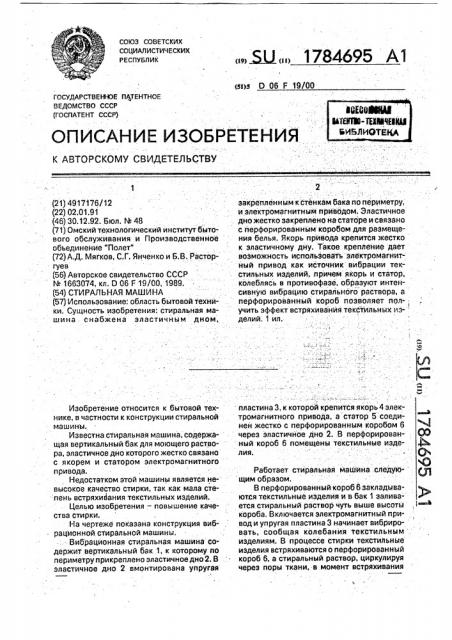

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (и)з 0 06 F 19/00

ГОСУДАРСТВЕННОЕ IliPEHTHOE

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4917176/12 (22) 02.01,91 (46) 30.12.92. Бюл, М 48 (71) Омский технологическйй институт бытового обслуживания и Производственное объединение "Полет" (72) А.Д. Мягков, С.Г. Янченко и Б,В. Расторгуев (56) Авторское свидетельство СССР

М 1663074, кл. D 06 F 19/00, 1989. (54) СТИРАЛЬНАЯ МАШИНА (57) Использование: область бытовой техники. Сущность изобретения: стиральная машина. снабжена эластичным дном, Изобретение относится к бытовой технике, в частности к конструкции стиральной машины.

Известна стиральная машина, содержащая вертикальный бак для моющего раствора, эластичное дно которого жестко связано с якорем и статором электромагнитного привода, Недостатком этой машины является невысокое качество стирки, так как мала сте:пень встряхивания текстильных изделий.

Целью изобретения — повышение качества стирки.

На чертеже показана конструкция виб. рационной стиральной машины.

Вибрационная стиральная машина содержит вертикальный бак I, к которому по периметру прикреплено эластичное дно 2. В эластичное дно 2 вмонтирована упругая... Ы„„1784695 А1

2 закрепленнйм к стенкам бака по периметру, и электромагнитным приводом. Эластичное дно жестко закреплено на статоре и связано с перфорированным коробом для размещения белья. Якорь прйвода крепится жестко к эластичному дйу. Такое крепление дает воэможность использовать электромагнитный привод как источник вибрации текстильных изделий, причем якорь и статор, колеблясь в противофазе, образуют интенсивную вибрацию стирального раствора, а перфорированный короб позволяет пол-; учить эффект встряхиванйя текстильных из- делий, 1 ил. пластина 3, к которой крейится якорь 4 электромагнитного привода, а статор 5 соедивюй нен жестко с перфорированным коробом 6 4 через эластичйое дно 2. В перфорирован- ОО ный короб 6 помещены текстильные изде- фь, лия.: .. .. О«

«О

Работает стиральная машина;следую- у щим образом.

В перфорированный короб 6 закладываются текстильные изделия и в бак 1 заливается стиральный раствор чуть выше высоты короба. Включается электромагнитный привод и упругая пластина 3 начинает вибрировать, сообщая колебания текстильным . изделиям. В процессе стирки текстильные изделия встряхиваются о перфорированный короб 6, а стиральный раствор, циркулируя через поры ткани, в момент встряхивания

1784695 уходит в отверстия короба, унося с собой загрязненные включения. Этим достигается повышение отстирываемости, а следовательно и качества стирки.

Составитель М,Воронина

Техред M.Mîðãåíòàë Корректор M.Äåì÷èê

Редактор

» ъФ С»» ; %». -".. -: ° . - .К

Заказ 4351 Тираж . Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5 йроизводст»венно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Эластичное дно в данной машине является одновременно передатчиком вибраци.онных колебанйй от электромагнитного прйвода к стиральному раствору с текстильными изделиями и упругим элементом между.статором и якорем; и статором и корпусом машины.

Ф о р мул а и зоб рете ни я

Стиральная машина, содержащая вертикальный бак для моющего раствора, эластичное дно которого жестко соединено с

5 якорем и статором электромагнитного привода, отличающаяся тем, что, с целью повышения качества стирки, она дополнительно содержит перфорированный короб для размещения текстильных изделий, стен1Î ки которого жестко связаны через эластичное дно со статором электромагнитного привода.
