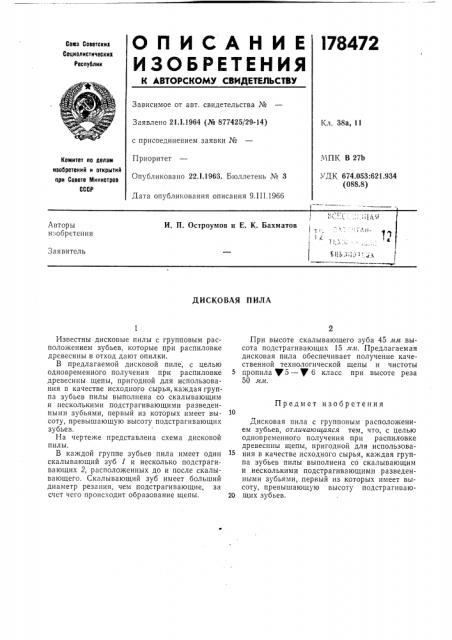

ОПИСЛНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
178472
Союз Советских
Социалистических
Реслублик
Зависимое от авт. свидетельства №
Заявлено 21.1.1964 (№ 877425/29-14) Кл. 38а, 11 с присоединением заявки №
МПК В 27Ь
УДК 674.053:621.934 (088.8) Приоритет
Опубликовано 22.1.1965. Бюллетень № 3
Комитет ло делам изобретений и открытий ори Совете Министров
СССР
Дата опубликования описания 9.III.1966
Авторы и обретения
И. П. Остроумов и Е. К. Бахматов
Заявитель
ДИСКОВАЯ ПИЛА
При высоте скалывающего зуба 45 мм высота подстрагивающих 15 мм. Предлагаемая дисковая пила обеспечивает получение качественной технологической щепы и чистоты
5 пропила тр 5 — g 6 класс при высоте реза
50 мм.
Дисковая пила с групповым расположением зубьев, отличающаяся тем, что, с целью одновременного получения при распиловке древесины щепы, пригодной для использования в качестве исходного сырья, каждая группа зубьев пилы выполнена со скалывающим и несколькими подстрагивающими разведенными зубьями, первый из которых имеет высоту, превышающую высоту подстрагиваю20 щих зубьев.
Известны дисковые пилы с групповым расположением зубьев, которые при распиловке древесины в отход дают опилки.
В предлагаемой дисковой пиле, с целью одновременного получения при распиловке древесины щепы, пригодной для использования в качестве исходного сырья, каждая группа зубьев пилы выполнена со скалывающим и несколькими подстрагивающими разведенными зубьями, первый из которых имеет высоту, превышающую высоту подстрагивающих зубьев.
На чертеже представлена схема дисковой пилы.
В каждой группе зубьев пила имеет один скалывающий зуб 1 и несколько подстрагивающих 2, расположенных до и после скалывающего. Скалывающий зуб имеет больший диаметр резания, чем подстрагивающие, за счет чего происходит образование щепы.
Предмет изобретения
