Наружное стеновое ограждение

Наружное стеновое ограждение

Иллюстрации

Показать все

Реферат



Использование: при возведении и реконструкции наружных стейовых ограждений зданий и сооружений. Сущность изобретения: наружное стеновое ограждение 1 выполнено с углублениями 2, равномерно размещенными со стороны внутренней поверхности ограждения 1, и с защитными отделочными слоями 3, устраиваемыми с обеих сторон ограждения 1. Углубления 2 выполнены глубиной, не превышающей величину распределения устойчивого прогрева ограждения 1. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з Е 04 В 2/28

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4832784/33 (22) 23.04,90 (46) 30.12.92. Бюл. М 48 (71) Хабаровский институт инженеров железнодорожного транспорта (72) А.В. Русинов (56) Авторское свидетельство СССР

¹ 1222774, кл. Е 04 С 2/26, Е 04 В 1/62, 1986.

Авторское свидетельство СССР

¹ 973747, кл. E 04 В 2/28, 1980. (54) НАРУЖНОЕ СТЕНОВОЕ ОГРАЖДЕНИЕ

„„5Q 1784721 А1

2 (57) Использование: при возведении и реконструкции наружных стейовых ограждений зданий и сооружений, Сущность изобретения; наружное стеновое ограждение 1 выполнено с углублениями 2, равномерно размещенными со стороны внутренней поверхности ограждения 1, и с защитными отделочными слоями 3, устраиваемыми с обеих сторон ограждения 1. Углубления 2 выполнены глубиной, не превышающей величину распределения устойчивого прогрева ограждения 1. 2 ил, 1784721

il Bt о дх

Изобретение относится к области строительства и реконструкции зданий и сооружений..

Известно стеновое ограждение из конструктивно-теплоизоляционного бетона, 5 включающее расположенную в его теле полимерную изоляционную пленку. Пленка, расположена в два слоя, один слой у наружной поверхности, а другой у внутренней поверхности ограждения с перфорацией по 10 всей площади. Кроме того, слои пленки со сторойй противоположной тепловому пото ку имеют теплоотражающее покрытие. Íåдостатком этого устройства является то, что на границе контакта бетона и пленки меж- 15 "ду отверстиями йерфорации обязательно произойдет концентрация влаги, которая при замерзании в зимнее время года вызовет деформации наружного слоя бетона.

Наиболее близким к заявляемому реше- 20 нию является многослойная конструкция стенй, содержащая многослойную внутреннюю часть из слоев бетона и расположенного Между ними утеплителя и наружную часть в виде защитного экрана. Между внутрен- 25 ней и наружной частями расположейа воздушная полбсть. В слое бетона со сторонй воздушной прослойки выполнены точечные или щелевые сквозные отверстия, располо женные в-шахматном порядке. Данная кон- 30 струкция позволяет улучшить

:теплозвщитные качества стены эа счет снижения влажности утеплителя, размещенного между слоями бетона. Поступающая из

:. помещения через внутренний слой влага 35 удаляЕтся иэ утеплителя в вентилируемую воздушную прослойку через отверстия, выполненные в наружном слое. Недостатком этого устройства является его низкая долговечность, т.к, термодиффузионный поток 40 внутрипоровой влаги через сквозные отвер- . стия в утеплителе будет накапливаться на границе его контакта с наружным слоем бетона, чтолри понижении температур наружного воздуха вызовет расслоение 45 конструкции. Кроме того, внутренняя поверхность панели будет постоянно влажной, что вызовет разрушение пайели, . Область применения такой конструкции ограничиваетсл районами с мягким сухим кли- 50 метом. Кроме того, как при заводском изготовлении, так и при реконструкции она трудоемка, а в процессе эксплуатации из-за плотного материала экрана вызовет ряд . технологических затруднений при устройст- 55

se навеСных настенных элементов, отделке, ремонте, а также потребует принудительного воздухообмена помещения.

Целью изобретения является повышение эксплуатационных качеств и долговечf ности за счет предотвращения проникновения влаги в зону отрицательных температур.

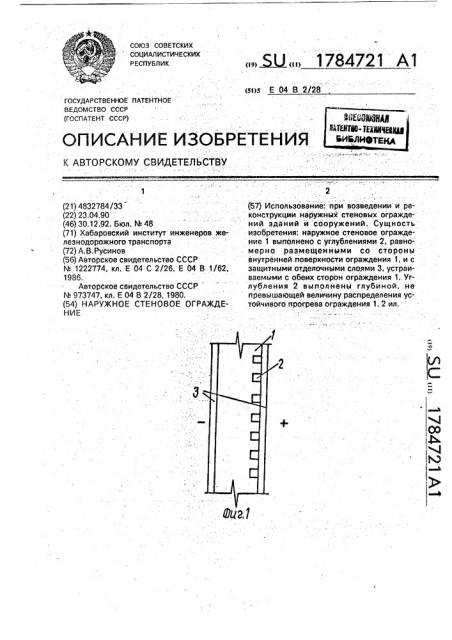

Йа фиг,1 показано наружное стеновое ограждение, поперечный разрез; на фиг,2— то же, вид со стороны внутренней поверхности ограждения (защитный отделочный слой не показан).

Наружное стеновое ограждение 1 выполнено с углублениями 2, равномерно размещенными со стороны внутренней поверхности ограждения 1, и с защитными отделочными слоями 3, устраиваемыми с обеих сторон ограждения 1. Углубления 2 выполнены глубиной, не превышающей величийу распределения устойчивого прогрева ду т.лр ограждения 1. которая характеризуется глубиной распределения температуры с внутренней поверхности ограждения 1 в его толщу при установившемся постоянном тепловом потоке и описывается соотношением: где Л " коэффициент теплопрбводйости материала ограждения, Вт/моС;

q — установившаяся постоянная величина теплового потока через ограждение, Вт/м;

Bt — „— градиент температуры по се еЪ нию ограждения, С.

Благодаря расположению углублений на внутренней поверхности ограждения и выполнению их глубиной, равной не более величины распределения устойчивого прогрева ограждения, увеличивается приведен- ная внутренняя площадь поверхности прогрева стены теплопоступлениями иэ помещения,. возрастает глубина распределения положительных температур на глубину углублений, ускоряется процесс высыхания структуры материала ограждения между углублениями, а, следовательно, и всегo слоя положительных температур, что в целом обеспечивает повышение сопротивления теплопередачи и прекращается процесс проникновения влаги в толщу материала ограждения, что привсдит к обезвоживанию стены й, следовательно, к повышению долговечности ограждения.

Устройство работает при наличии перепада температур внутреннего воздуха в помещении и на внутренней поверхности стены, превышающего нормативно допустимый перепад в таблице 2 СНиП 2-379""

1784721

Формула изобретения

Составитель В.Козлов . Техред М.Моргентал

Редактор Н.Егорова

Корректор Л.Лукач

Заказ 4352 Тираж . Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Превышение норматйвно-допустимого перепада между температурами внутреннего воздуха и на внутренней поверхности стены наблюдается в случаях недостаточной толщины стены, высокой плотности материала или повышенной влажности в зимнее время года. Так как за счет углублений площадь внутренней поверхности стены больше, а передача положительных температур внутрь ограждения глубже, то происходит повышение температуры на внутренней поверхности стены на начальном этапе. В дальнейшем наблюдается высыхание объема материала ограждения между углублениями и соответствующее возрастание сопротивления теплопередачи внутреннего слоя на глубину углублений.

Это в свою очередь вызывает нарушение влажностного баланса в рабочем сечении стены, уравновешивание которого происходит за счет перемещения влаги из наружных слоев Стены. Процесс продолжается достижением уровня конструкционной влажности материала и.:. при наличии влагоизолирующего покрывающего слоя на наружной поверхности стены, стабилизируется.

Как известно, испарения из.помещений поглощаются материалом стены и при наличии градиента температур в ее толще мйгрируют к наружной поверхности. создавая объемы криофазы внутрипоровой влаги, увеличение которых вызывает разрушение структуры материала ограждения. Наличие

5 углублений обеспечивает отсутствие градиента температур на глубину углублений, а большая поверхность обуславливает меньшую глубину насыщения влагой испарений внутренних слоев.

10 Таким образом, отсутствие влаги в области градиента температур, создающего термодиффузионный перенос, является

: ведущим фактором повышения эксплуата- . ционных качеств и долговечности наружных

15 стен.

Наружное стеновое ограждение, выпол20 ненное с углублениями, равномерно размещенными rio поверхности ограждения, о тл ич а ю щееся тем, что, с целью повышейия . ,эксплуатационных качеств и долговечности за счет предотвращения проникновения

25 влаги в зону отрицательных температур, уг- . лубления расположены со стороны внутренней поверхности ограждения и выполнены глубиной, не превышающей величину рас: пределения стойчивого прогрева ограждеЗО ния.
