Узел соединения ствола или блока стволов со ствольной коробкой

Узел соединения ствола или блока стволов со ствольной коробкой

Иллюстрации

Показать все

Реферат



Изобретение относится к огнестрельному оружию. Цель изобретения -устранение зазора между щитком ствольной коробки и казенным срезом стволов, возникающего в результате износа узла, посредством быстрой замены оси шарнира, повышение надежности в ружьях с горизонтально спаренными стволами. Для этого ось шарнира выполнена ступенчатой, с цилиндрическими поверхностями на концах для установки в поперечном отверстии ствольной коробки по скользящей посадке и с эксцентрично расположенной цилиндрической поверхностью меньшего диаметра для взаимодействия с крюком ствола. На торцах оси выполнены радиусные выемки под цилиндрические головки фиксирующих винтов, ввернутых в гнезда ствольной коробки. Для устранения зазора необходимо вывернуть фиксирующие винты, вытолкнуть изношенную ось и заменить ее осью из ремонтного комплекта с большим диаметром средней части. 1 з.п.ф-лы, 4 ил.

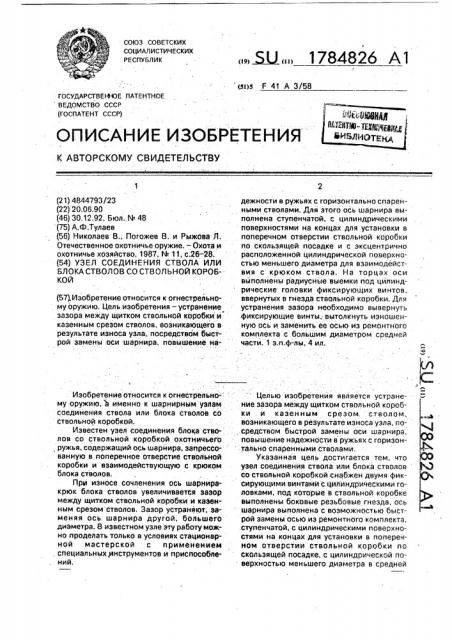

CO(03 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю F 41 А 3/58

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4844793/23 (22) 20,06.90 (46) 30,12.92. Бюл.,М 48 (75) A.Ô. Tóëàåâ (56) Николаев В, Погожев B. и Рыжова Л.

Отечественное охотничье оружие. — Охота и охотничье хозяйство, 1987, N. 11, с.26-28. (54) УЗЕЛ СОЕДИНЕНИЯ СТВОЛА ИЛИ

БЛОКА СТВОЛОВ CO СТВОЛЬНОЙ КОРОБКОЙ (57).Изобретение относится к огнестрельному оружию. Цель изобретения — устранение зазора между щитком ствольной коробки и казенным срезом стволов, возникающего в результате износа узла, посредством быстрой замены оси шарнира, повышение наИзобретение относится к огнестрельному оружию, а именно к шарнирным узлам соедийения ствола или блока стволов со ствольной коробкой, Известен узел соединения блока стволов со ствольной коробкой охотничьего ружья, содержащий ось шарнира, запрессованную в поперечное отверстие ствольной коробки и взаимодействующую с крюком блока стволов.

Пру износе сочленения ось шарниракрюк блока стволов увеличивается зазор между щитком ствольной коробки и казенным срезом стволов, Зазор устраняют, заменяя ось шарнира другой, большегб диаметра. В известном узле эту работу можно проделать только.в условиях стационарной мастерской с применением . специальных, инструментов и приспособлений.,, Ы„„1784826 А1

2 дежности в ружьях с горизонтально спаренными стволами. Для этого ось шарнира выполнена ступенчатой, с цилиндрическими поверхностями на концах для установки в поперечном отверстии ствольной коробки по скользящей посадке и с эксцентрично расположенной цилиндрической поверхностью меньшего диаметра для взаимодействия с крюком ствола. На торцах оси вйполнены радиусные выемки под цилиндрические головки фиксирующих винтов, ввернутых в гнезда ствольной коробки. Для устранения зазора необходимо вывернуть фиксирующие винты,: вытолкнуть изношенную ось и заменить ее осью из ремонтного комплекта с большим диаметром средней части. 1 з.п,ф-лы, 4 ил.

Целью изобретения является устранение зазора между щитком ствольной коробки и казенным срезом. стволом, возникающего в результате износа узла, посредством быстрой замены оси шарнира, повышение надежности в ружьях с горизонтально спаренными стволами;

Указанная цель достигается тем, что узел соединенйя ствола или блока стволов со ствольной коробкой снабжен двумя фиксирующими винтами с цилиндрическими головками. под которые в ствольной коробке выполнены боковые реэьбовые гнезда, ось шарнира выполнена с возможностью быстрой замены осью из ремонтного комплекта, ступенчатой, с цилиндрическими поверхностями на концах, цля установки в поперечном отверстии ствольной коробки по скользящей посадке, с цилиндрической поверхностью меньшего диаметра в средней

1784826

55 части для взаимодействия с крюком, с радиусными выемками на торцах головок фиксирующих винтов, причем средняя цилиндрическая часть осй расположена эксцентрично относительно концевых цилинд- 5 рических поверхностей со смещением в сторону, противоположную направлению ось-щиток коробки, до совпадения образующих цилиндрических поверхностей, при этом диаметр средней цилиндрической части каждой последующей оси шарнира из ремонтного комплекта больше предыдущей на величину, равную суммарному допустимому износу оси шарнира и радиусной выемки крюка, а максимальный диаметр 1 средней части не превышает диаметра концевых цилиндрических поверхностей оси шарнира, Кроме того, узел снабжен центральным поперечным коническим штифтом для закрепления оси шарнира s ствольной коробке, установленным под углом к опорной площадке ствольной коробки и перпендикулярно оси шарнира.

Изобретение поясняется чертежами, где на фиг.1 — общий вид шарнирного узла соединения ствола со ствольной коробкой в продольном сечении; на фиг,2 — сечение А-А на фиг.1; на фиг.3 — ось шарнира, виД спереди; на фиг.4 — ось шарнира, вид сбоку.

Зазор. между щитком 1 ствольной коробки 2 и казенным срезом 3 ствола 4 устраняется заменой оси 5 шарнирного соединения ствола 4 со ствольной коробкой

2. Боковыми цилиндрическими поверхностями ось 5 установлена в поперечном отверстии 6 ствольной коробки 2 по скользящей посадке, Ось 5 крепится фиксирующими винтами 7 с цилиндрическими головками 8, входящими в радиусные выемки

9 на торцах оси 5, Средняя цилиндрическая часть 10 оси 5 контактирует с цилиндрической выемкой 11 крюка 12 и является рабочей. Диаметр средней части 10 осей ремонтного комплек1а последовательно возрастает на величину, равную предельно допустимому износу оси 5 шарнира и радиусной выемки 11 крюка 12;

Если зазор между щитком 1 и торцем ствола 3 достиг предельно допустимого, необходимо заменить ось 5 шарнира. Для этого надо отсоединить ствол 3 от ствольной коробки 2, вывернуть фиксирующие винты

7, вытолкнуть из отверстия ствольной коробки 2 ось 5 и вставить и закрепить винтами 7 новую ось с ближайшим большим диаметром средней цилиндрической части

10, взятую из ремонтного комплекта. В комплект входит несколько осей с возрастающим диаметром средней части.

Применение изобретения позволяет быстро в полевых условиях и без специальных инструментов и приспособлений устранить зазор между щитком ствольной коробки и казенным срезом стволов оружия, Формула изобретения

1. Узел соединения ствола или блока стволов со ствольной коробкой, содержащий ось шарнира, размещенную в поперечном отверстии ствольной коробки, и крюк блока стволов с радиусной выемкой под ось шарнира, отл и ч а ю щи и с я тем, что, с целью устранения зазора между щитком ствольной коробки и казенным срезом стволов, возникающего в результате износа узла, посредством быстрой замены оси шарнира, он снабжен двумя фиксирующими винтами с цилиндрическими головками, под которые в ствольной коробке выполнены боковые реэьбовые гнезда, ось шарнира выполнена с возможностью быстрой замены осью из ремонтного комплекта, ступенчатой, с цилийдрическил1и поверхностями на концах для установки в поперечном отверстии ствольной коробки по скользящей посадке, с цилиндрической поверхностью меньшего диаметра в средней части для взаимодействия с крюком, с радиусными выемками на торцах для головок фиксирующих винтов, причем средняя цилиндрическая часть оси расположена эксцентрично относительно кочцевых цилиндрических поверхностей со смещением в сторону, противоположную направлению ось-щиток коробки, до совпадения образующих цилиндрических поверхностей, при этом диаметр средней цилиндрической части каждой по следующей оси шарнира из ремонтного комплекта больше предыдущей на величи-. ну, равную суммарному допустимому износу оси шарнира и радиусной выемки крюка, а максимальный диаметр средней части не превышает диаметра концевых цилиндрических поверхностей оси шарнира.

2. Узел по п.1, отличающийся тем, что, с целью повышения надежности в ружьях с горизонтально спаренными стволами он снабжен центральным поперечным коническим штифтом для закрепления оси шарнира в ствольной коробке, установленным под углом к опорной площадке ствольной коробки и перпендикулярно оси шарнира, 1784826

ItILl8,3
