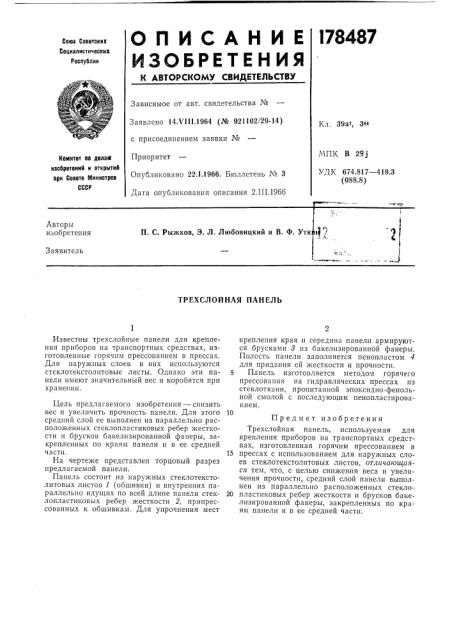

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсклв

Социалистнческий

Ресотблнк

Зависимое от авт. свидетельства №

Заявлено 14Л 111.1964 (№ 921102/29-14) с присоединением заявки №

Приоритет

Опубликовано 22.1.1966. Бюллетень № 3

Дата опубликования описания 2.III.196á

Кл. 39ат, 3«

МПК В 29j

Комитет nD делам изобретений и открытий ори Совете Министров

СССР

УДК 674.817 — 419.3 (088.8) ТРЕХСЛОЙНАЯ ПАНЕЛЪ

Известны трехслойные панели для крепле-, ния приборов на транспортных средствах, изготовленные горячим прессованием в прессах.

Для наружных слоев в них используются стеклотекстолитовые листы. Однако эти панели имеют значительный вес и коробятся при хранении.

Цель предлагаемого изобретения — снизить вес и у.величить прочность панели. Для этого средний слой ее выполнен из параллельно расположенных стеклопластиковых ребер жесткости и брусков бакелизированной фанеры, закрепленных по краям панели и в ее средней части.

На чертеже представлен торцовый разрез предлагаемой панели.

Панель состоит из наружных стеклотекстолитовых листов 1 (обшивки) и внутренних параллельно идущих по всей длине панели стеклопластиковых ребер жесткости 2, припрессованных к обшивкам. Для упрочнения мест крепления края и середина панели армируются брусками 8 из бакелизированной фанеры.

Полость панели заполняется пенопластом 4 для придания ей жесткости и прочности.

5 Панель изготовляется методом горячего прессования на гидравлических прессах из стеклоткани, пропитанной эпоксидно-фенольной смолой с последующим пенопластированием.

Предмет изобретения

Трехслойная панель, используемая для крепления приборов на транспортных средствах, изготовленная горячим прессованием в

15 прессах с использованием для наружных слоев стеклотекстолитовых листов, отлачатощаяся тем, что, с целью снижения веса и увеличения прочности, средний слой панели выполнен из параллельно расположенных стекло20 пластиковых ребер жесткости и брусков бакелизированной фанеры, закрепленных по краям панели и в ее средней части.

178487

3 1 4 Г
