Контактное устройство для контроля микросхем с планарными выводами

Контактное устройство для контроля микросхем с планарными выводами

Иллюстрации

Показать все

Реферат

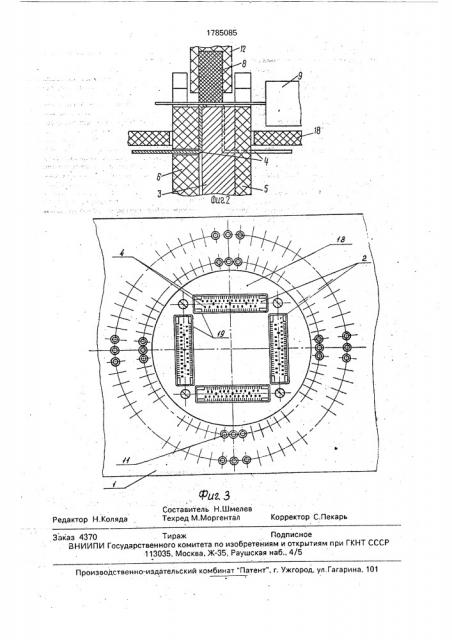

Использование - в области импульсной измерительной техники, в частности в устройствах для измерения и контроля многовыводных интегральных схем. Сущность изобретения: в контактном устройстве для контроля микросхем с пленарными выводами , содержащем корпус, прижим с упругими прокладками и закрепленные в корпусе универсальные прямоугольные контактные узлы с Г-образными зондами, размещенными соосно с выступами первой и второй гребенок , оснащенных снаружи диэлектрическими пластинами, металлизированными с внешней стороны, в каждый универсальный прямоугольный контактный узел введена дополнительная двухсторонняя гребенка, выполненная из металла, покрытого диэлектриком , а в прижим введен подпружиненный контактный теплопроводный узел, выполненный в виде полого металлического параллелепипеда с входным и выходным штуцерами, причем дополнительная двухсторонняя гребенка расположена между первой и второй гребенками, а ее впадины соосны с Г-образными зондами. 3 ил. сл с

1785085

Составитель Н.Шмелев

Техред М.Моргентал Корректор С.Пекарь

Редактор Н.Коляда

Производственно-издательский комбинат "Патент", r. Ужгород, ул,Гагарина, 101

Заказ 4370 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35; Раушская наб., 4/5
