Способ спекания волоконных пакетов

Способ спекания волоконных пакетов

Иллюстрации

Показать все

Реферат

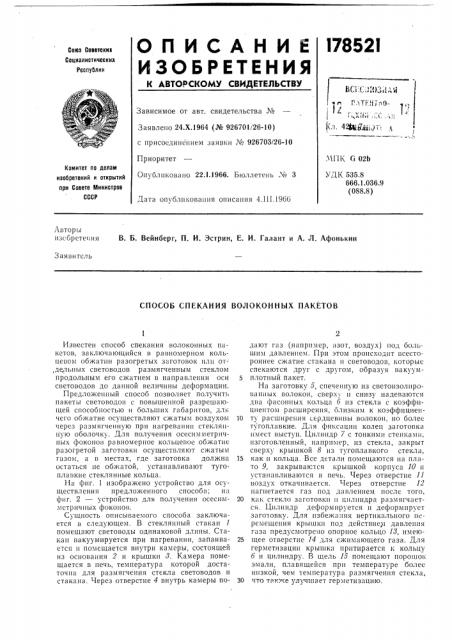

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

178521

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 24.Х.1964 (¹ 926701126-10) с присоединением заявки № 926703/26-10

Приоритет

Опубликовано 22.1,1966. Бюллетень № 3.ЧПК О 02Ь

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 535.8

666.1.036.9 (088.8) Дата опубликования описания 4.III 1966

Аьторы изобрете ия В. Б. Вейнберг, П. И. Эстрин, Е. И. Галант и А. Л. Афонькин

Заявитель

СПОСОБ СПЕКАНИЯ ВОЛОКОННЫХ ПАКЕТОВ

Известен способ спекания волоконных пакетов, заключающийся в равномерном кольцевом обжатии разогретых заготовок или от,дельных световодов размягченным стеклом продольным его сжатием в направлении оси световодов до данной величины деформации.

Предложенный способ позволяет получить пакеты световодов с повышенной разрешающей способностью и больших габаритов, дл» чего обжатие осуществляют сжатым воздухом через размягченную при нагревании стеклянную оболочку. Для получения осесимметричных фоконов равномерное кольцевое обжатие разогретой заготовки осуществляют сжатым газом, а в местах, где заготовка должна остаться не обжатой, устанавливают тугоплавкие стеклянные кольца.

На фиг. 1 изображено устройство для осуществления предложенного способа; на фиг. 2 — устройство для получения осесиммстричных фоконов.

Сущность описываемого способа заключается в следующем, В стеклянный стакан 1 помещают световоды одинаковой длины. Стакан вакуумируется при нагревании, запаивается и помещается внутри камеры, состоящей из основания 2 и крышки 8. Камера помещается в печь, температура которой достаточна для размягчения стекла световодов и стакана. Через отверстие 4 внутрь камеры подают газ (например, азот, воздух) под большим давлением. При этом происходит всестороннее сжатие стакана и световодов, которые спекаются друг с другом, образуя вакуумплотный пакет.

На заготовку 5, спеченную из светоизолированных волокон, сверху и снизу надеваются два фасонных кольца 6 из стекла с коэффициентом расширения, близким к коэффцциен10 ту расширения сердцевины волокон, но более т гоплавкие. Для фиксации колец заготовка имеет выступ. Цилиндр 7 с тонкими стенками, изготовленный, например, из стекла, закрыт сверху крышкой 8 из тугоплавкого стекла, 15 как и кольца. Все детали помещаются на плато 9, закрывактся крышкой корпуса 10 и устанавливаются в печь. Через отверстие 11 воздух откачивается. Через отверстие 12 нагнетается газ под даглением после того, 20 как стекло заготовки и цилиндра размягчается. Цилиндр деформируется и деформирует заготовку. Для избежания вертикального IIeремещения крышки под действием давления газа предусмотрено опорное кольцо 18, имею25 щее отверстие 14 для сжимающего газа. Для герметизации крышка притирается к кольцу б и цилиндру. В щель 15 помещают порошок эмали, плавящейся при температуре более низкой, чем температура размягчения стекла, 30 что тактке улучшает герметизацию.

178521

Предмет изобретения

Дуг. 7

10 b

/5 0

Фиг. г

Составители О. И. Соколова

Тсхрсл T. П. Курилко

1 слактор Н. С. Коган

Корректоры: О. Б. Тюрина и О. И. Поно.ва

Заказ 412717 Тираж 850 <1>ормат бг:. CO, 90 !„Îáüåì 0,21 иатс л. 11олписное

ЦНИИПИ Комитета по леча. иаобрстсиий и открытий при Совете Министров СССР

Мол ва, 11ситр, ир. Серова, д. 4

l 1:ïÎÃ1)ÿôI ÿ> lip. C< и1 !!оса, д. 2

1. Способ спекания волоконных пакетов путем всестороннего обжатия пакета в вакууме в размягченной стеклянной оболочке, отличающийся тем, что, с целью получения пакетов световодов с повышенной разрешающей способностью и больших габаритов, наружное давление на них осуществляют сжатыAI воздухом через размягченную при нагревании стеклянную оболочкч.

2. Способ по п. 1, отличающийся тем, что, с целью получения осесимметрнчных фоконов, 5 рагнюмерное кольцевое обжатие разогретой заготовки осущестьляюч сжатым газом, а в местах, где заготовка должна остаться не обжатой, устанавливают тугоплавкие стеклянные кольца.
