Реферат



Использование: в машиностроении. Сущность изобретения: пневматическая машина ударного действия содержит каучук с рукояткой и воздухоподводящим штоком, коаксиально установленные в кожухе корпус, поршень со штоком, последний охватываетвоздухоподводящий шток с возможностью осевого перемещения, рабочий инструмент и муфту в виде втулки. Причем торец воздухоподводящего штока закрыт, он установлен в штоке поршня с зазором, а на его боковой поверхности-выполнены радиальные отверстия, периодически сообщающие сеть сжатого воздуха с воздухораспределительным устройством. 1 ил.

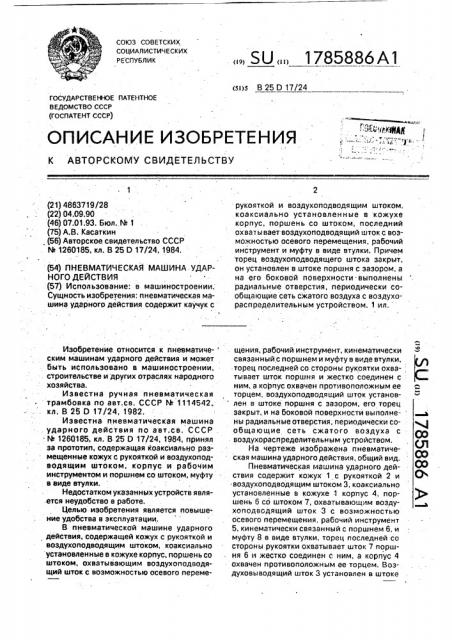

„„SU „„1785886А1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 25 0 17/24

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ рукояткой и воэдухоподводящим штоком. .коаксиально установленные в кожухе корпус, поршень со штоком, последний охватываетвоздухоподводящий шток с возможностью осевого перемещения, рабочий инструмент и муфту в виде втулки. Причем торец воздухоподводящего штока закрыт. он установлен в штоке поршня с зазором, а на его боковой поверхности-выполнены радиальные отверстия, периодически сообщающие сеть сжатого воздуха с воздухораспределительным устройством. 1 ил.

1 (21) 4863719/28 (22) 04.09.90 (46) 07.01.93. Бюл. М 1 (75) А.В. Касаткин (56) Авторское свидетельство СССР

М 1.260185, кл. В 25 0 17/24, 1984. (54) ПНЕВМАТИЧЕСКАЯ МАШИНА УДАРНОГО ДЕЙСТВИЯ (57) Использование: в машиностроении.

Сущность изобретения: пневматическая машина ударного действия содержит каучук с

Изобретение относится к пневматическим машинам ударного действия и может быть использовано в машиностроении, . строительстве и других отраслях народного хозяйства.

Известна ручная пневматическая трамбовка по авт.св. СССР М 1114542,. кл. В 25 0 17/24, 1982, Известна пневматическая машина ударного действия по авт.св. СССР

М 1260185, кл, В 25 0 17/24, 1984, принял эа прототип„содержащая коаксиально размещенные кожух с рукояткой и воздухоподводящим штоком, корпус и рабочим инструментом и поршнем со штоком, муфту в виде втулки.

Недостатком указанных устройств я вляется неудобство в работе.

Целью изобретения является повышение удобства в эксплуатации.

В пневматической машине ударного действия, содержащей кожух с рукояткой и воздухоподводящим штоком, коаксиально установленные в кожухе корпус, поршень со штоком, охватывающим воздухоподводящий шток с воэможностью осевого перемещения, рабочий инструмент, кинематически связанный с поршнем и муфту в виде втулки, торец последней со стороны рукоятки охватывает шток поршня и жестко соединен с ним, а корпус охвачен противоположным ее торцем, воздухоподводящий шток установлен в штоке поршня с зазором, его торец закрыт, и на боковой поверхности выполне- а ны радиальные отверстия, периодически сообщающие сеть сжатого воздуха с р воздухораспределительным устройством.

На чертеже изображена пневматическая машина ударного действия, общий вид.

Пневматическая машина ударного действия содержит кожух 1 с рукояткой 2 и О воздухоподводящим штоком 3, коаксиально установленные в кожухе 1 корпус 4, поршень 6 со штоком 7, охватывающим воздухоподводящий шток 3 с возможностью осевого перемещения, рабочий инструмент

5, кинематически связанный с поршнем 6. и муфту 8 в виде втулки, торец последней со стороны рукоятки охватывает шток 7 поршня 6 и жестко соединен с ним, а корпус 4 охвачен противоположным ее торцем. Воэдуховыводящий шток 3 установлен в штоке

1785886

7 поршня 6 с зазором 12, его торец закрыт, а на боковой поверхности выполнены радиальные отверстия 11, периодически сообщаю щие сеть сжатого воздуха с воздухораспределительным устройством 9.

Пневматическая машина ударного действия работает следующим образом, При включении сжатый воздуха по воздухоподводящему штоку 3 поступает в шток

7. поршня 6 и при помощи воздухораспределительного устройства 9 проводит в возвратно-поступательное противоположно направленное движение корпус 4 и муфту 3, жестко соединенную со штоком 7 поршня 6, в результате которых ударник 5 наносит удары по объекту (на чертеже.не показан).

При рабочем режиме воздухоподводящий шток 3 по отношению к штоку 7 колеблется около некоторой средней, точки, при этом сжатый воздух Ilo воздухоподводящему штоку 3, через радиальные отверстия 11, по зазору 12 поступает к воздухораспределительному устройству 9, в этом режиме отверстия 11 не выходят из зазора 12; При переносе машины оператор поднимает рукоятку 2 вверх воздухоподводящий шток 3 по отношению к штоку 7 смещается. вверх, при этом радиальные отверстия 11 выходят из зазора 12 и перекрываются в зоне верхней части муфты 8, тем самым прекращается доступ сжатого воздуха и воздухораспределительному устройству 9 и машина перестает работать. Как только машина установится над новым объектом работы, оператор нажимает на рукоятку 2 вниз, воздухоподводящий шток 3 перемещается вниз по отношению к штоку 7, радиальные отверстия 11 входят в зазор 12, 5 начинается доступ сжатого воздуха к воздухораспределительному устройсгву 9 и машина вновь начинает работать, т.е. оператору не приходится пользоваться постоянно пусковым устройством, что создает

10. повышенные удобства эксплуатации.

Предлагаемая пневматическая машина ударного действия значительно повысить удобства в эксплуатации.

15 Формула изобретения

Пневматическая машина ударного действия, содержащая кожух с рукояткой и воздухоподводящим штоком, коаксиально установленные в кожухе корпус, поршень со

20 штоком, охватывающим воздухоподводящий шток с возможностью осевого перемещения, рабочий инструмент, кинематически связанный с поршнем, и муфту, в виде втулки, торец последней со стороны рукоятки

25 охватывает шток поршня и жестко соединен с ним, а корпус охвачен противоположным ееторцем, отл ича ю ща яся тем,что, с целью повышения удобства в эксплуатации, воздухоподводящий шток установлен в што30 ке поршня с зазором, его торец закрыт, а на боковой поверхности выполнены радиальные отверстия, периодически сообщающие сеть сжатого воздуха с воздухораспределительным устройством.
