Захватное устройство для штучных грузов

Захватное устройство для штучных грузов

Иллюстрации

Показать все

Реферат



Использование: грузоподъемные механизмы . Сущность изобретения: захватное устройство для грузов в мягких контейнерах выполнено в виде двух рам с противовесами , ножами для разрезания мешков и крюками для навешивания мягких контейнеров. 3 ил.

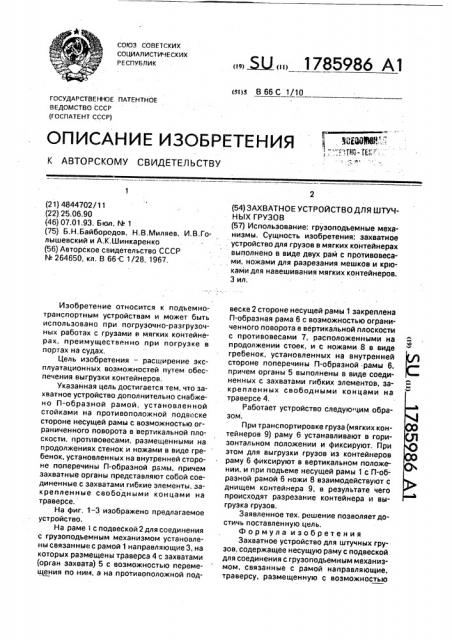

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 66 С 1/10

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ! к-(И (21) 4844702/11 (22) 25,06.90 (46) 07.01.93. Бюл. (Ф 1 (75) Б.Н.Байбородов, Н.В.Миляев, И.В.Голышевский и А.К,Шинкаренко (56) Авторское свидетельство СССР

N 264650, кл. В 66 С 1/28, 1967.

Изобретение относится к подъемнотранспортным устройствам и может быть использовано при погрузочно-разгрузочных работах с грузами в мягких контейнерах, преимущественно при погрузке в портах на судах, Цель изобретения — расширение эксплуатационных возможностей путем обеспечения выгрузки контейнеров.

Указанная цель достигается тем, что захватное устройство дополнительно снабжено П-образной рамой, установленной стойками на противоположной подвеске стороне несущей рамы с возможностью ограниченного поворота в вертикальной плоскости, противовесами, размещенными на продолжениях стенок и ножами в виде гребенок, установленных на внутренней стороне поперечины П-образной рамы, причем захватные органы представляют собой соединенные с захватами гибкие элементы, закрепленные свободными концами на траверсе, На фиг, 1 — 3 изображено предлагаемое устройство.

На раме l с подвеской 2 для соединения с грузоподъемным механизмом установлены связанные с рамой 1 направляющие 3, на которых размещены траверса 4 с захватами (орган захвата) 5 с возможностью перемещения по ним, а на противоположной под5U 1785986 А1 (54) ЗАХВАТНОЕ УСТРОЙСТВО ДЛЯ ШТУЧНЫХ ГРУЗОВ (57) Использование: груэоподъемные механизмы. Сущность изобретения: захватное устройство для грузов в мягких контейнерах выполнено в виде двух рам с противовесами, ножами для разрезания мешков и крюками для навешивания мягких контейнеров.

3 ил, веске 2 стороне несущей рамы 1 закреплена

П-образная рама 6 с возможностью ограниченного поворота в вертикальной плоскости с противовесами 7. расположенными нв продолжении стоек, и с ножами 8 в виде гребенок, установленных на внутренней стороне поперечины П-образной. рамы 6, причем органы 5 выполнены в виде соединенных с захватами гибких элементов, закрепленных свободными концами на траверсе 4.

Работает устройство следую им образом.

При транспортировке груза (мягких контейнеров 9) раму 6 устанавливают в горизонтальном положении и фиксируют, При этом для выгрузки грузов из контейнеров раму 6 фиксируют в вертикальном положении, и при подъеме несущей рамы 1 с П-образной рамой 6 ножи 8 взаимодействуют с днищем контейнера 9, в результате чего происходят разрезание контейнера и выгрузка грузов.

Заявленное тех. решение позволяет достичь поставленную цель.

Формула изобретения

Захватное устройство для штучных грузов, содержащее несущую раму с подвеской для соединения с грузоподъемным механизмом. связанные с рамой направляющие, траверсу, размещенную с возможностью

1185986 перемещения по ним, и захватные элементы. о т л и ч а ю щ е е с я тем, что, с целью расширения эксплуатационных воэможностей путем обеспечения транспортировки и выгрузки грузов в мягких контейнерах, оно снабжено П-образной рамой, установленной стойками на противоположной подвеске стороне несущей рамы с возможностью ограниченного поворота в вертикальной плоскости, противовесами, размещенными на продолжениях стоек, и ножами, выполненными в виде гребенок, установленных на внутренней поверхности поперечины П5 образной рамы, причем захватные элементы представляют собой крюки, соединенные с гибкими элементами, закрепленными свободными концами на траверсе.

1785986

Составитель Б. Байбородов

Техред М.Моргентал Корректор И. Шулла

Редактор Б. Федотов

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 223 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
