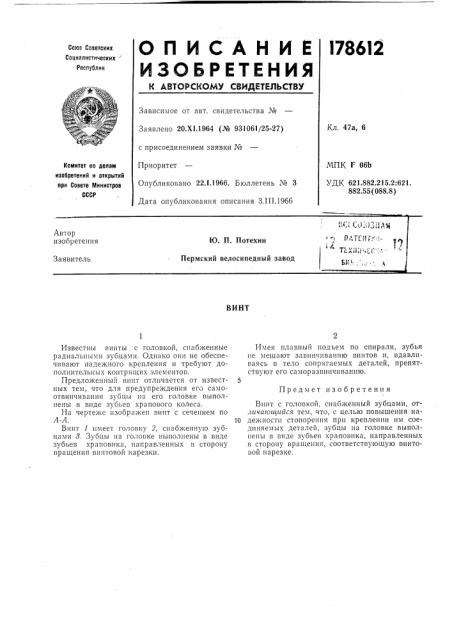

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

И АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

l786I2

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 47а, 6

Заявлено 20.Х!.1964 (№ 931061/25-27) с присоединением заявки №

Приоритет

Опубликовано 22.1.1966. Бюллетень № 3

Дата опубликования описания З.III.1966

МПК F 06b

УДК 621.882.215.2:621.

882.55 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

1 1. И."СЛОМ

Автор изобретения

Ю. П. Потехин

Пермский велосипедный завод

Заявитель

ВИНТ

Имея плавный подъем по спирали, зубья не мешают зашгнчиванию винтов и, вдавливаясь в тело сопрягаемых деталей, препятствуют его саморазвинчпванию.

Винт с головкой, снабженный зубцами, от,1ичаюи ийся тем, что, с целью повышения на10 дежности стопорення при креплении им соединяемых деталей, зубцы на головке выполнены в виде зубьев храповика, направленных в сторону вращения, соответствующую винтовой нарезке.

Известны винты с головкой, снабженные радиальными зубцами. Однако онн не обеспечивают надежного крепления и требуют дополнительных контрящих элементов.

Предложенный винт отличается от известных тем, что для предупреждения его самоотвинчивания зубцы на его головке выполнены в виде зубьев храпового колеса.

На чертеже изображен винт с сечением по

А-А.

Винт 1 имеет головку 2, снабженную зубцами 8. Зубцы на головке выполнены в виде зубьев храповика, направленных в сторону вращения винтовой нарезки.

Предмет изобретения
