Реферат



Сущность изобретения: плотномер содержит вертикальную колонку в виде двух сообщающихся полостей с входным и выходным патрубками, снабженную осевым насосом, на валу которого закреплены два рабочих колеса, расположенных в одной полости по обе стороны от входного патрубка, при этом лопасти одного рабочего колеса противоположны по направлению лопастям другого колеса. 2 ил.

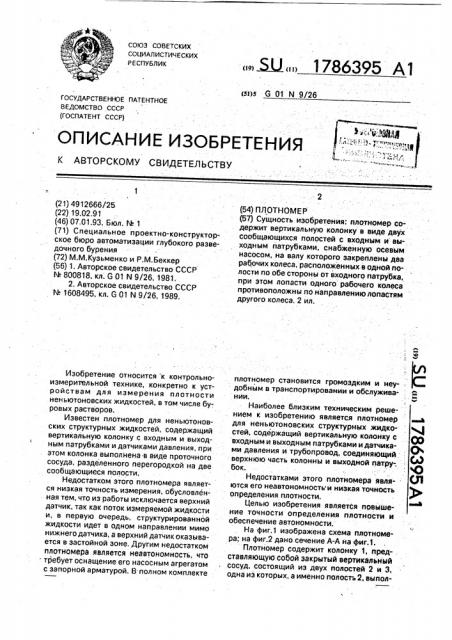

(И) (I1) СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

cs»s G 01 N 9/26

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4912666/25 (22) 19.02,91 (46) 07.01.93. Бюл. N. 1 (71) Специальное проектно-конструкторское бюро автоматизации глубокого разведочного бурения (72) M.M.Êóçüìåíêî и Р.M.Áåêêåð (56) 1. Авторское свидетельство СССР

М 800818, кл. G 01 N 9/26, 1981, 2. Авторское свидетельство СССР

N 1608495, кл. G 01 N 9/26, 1989.

Изобретение относится к контрольноизмерительной технике, конкретно к устройствам для измерения плотности неньютоновских жидкостей, в том числе буровых растворов.

Известен плотномер для неньютоновских структурных жидкостей, содержащий вертикальную колонку с входным и выходHblM патрубками и датчиками давления, при этом колонка выполнена.в виде проточного сосуда, разделенного перегородкой на две сообщающиеся полости.

Недостатком этого плотномера является низкая точность измерения, обусловленная тем, что из работы исключается верхний датчик, так как поток измеряемой жидкости и, в первую очередь, структурированной жидкости идет в одном направлении мимо нижнего датчика, а верхний датчик оказывается в застойной зоне. Другим недостатком плотномера является неавтономность, что требует оснащение его насосным агрегатом с запорной арматурой. В полном комплекте (54) ПЛОТНОМЕР (57) Сущность изобретения: плотномер содержит вертикальную колонку в виде двух сообщающихся полостей с входным и выходным патрубками, снабженную осевым насосом, на валу которого закреплены два рабочих колеса, расположенных в одной полости по обе стороны от входного патрубка, при этом лопасти одного рабочего колеса противоположны по направлению лопастям другого колеса. 2 ил.

Ю

ЪФ плотномер становится громоздким и неу-: добным в транспортировании и обслужива- . Я нии.

ЪФ

Наиболее близким техническим решением к изобретению является плотномер esaak для неньютоновских структурных жидко- с стей, содержащий вертикальную колонку с цр входным и выходным патрубками и датчика-. ми давления и трубопровод, соединяющий:: верхнюю часть колонны и выходной патру-. бок.

Недостатками этого плотномера явля- Л ются его неавтономность и низкая точность определения плотности.

Целью изобретения является повышение точности определения плотности и обеспечение автономности.

На фиг,1 изображена схема плотномера; на фиг.2 дано сечение А-А йа фиг.1.

Плотномер содержит колонку 1, пред- . ставляющую собой закрытый вертикальный сосуд, состоящий из двух полостей 2 и 3, одна из которых, а именно полость 2, выпол1786395

Pg8. /

Составитель Л.Доценко

Техред M.Mîðãåí Tàë

Корректор О. Юрковецкая

Редактор

Заказ 243 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35. Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 нена в виде цилиндра, сообщающегося сверху и снизу с полостью 3. В полости 2 расположен вал 4, на котором закреплены два рабочих колеса 5 и 6, расположенных по обе стороны от входного патрубка 7, Вал

4 проходит через торцовое уплотнение 8 и соединен посредством муфты 9 с электродвигателем 10. Полость 3 снабжена выходным патрубком 11, расположенным посредине между датчиками 12 и 13 давления.

Плотномер работает следующим образом.

Контролируемая среда поступает через входной патрубок 7 в полость 2 и с помощью вращающихся рабочих колес 5 и 6 направляется равными потоками в противоположные стороны {вверх и вниз). Пройдя равные. пути, среда меняет направление движения на противоположное. попадая в полость 3. откуда вытекает по патрубку 11, Так как датчики 12 и 13 давления расположены на равных расстояниях от выходного патрубка

11, а потоки в колонке 1 одинаковы по форме и размерам, то гидравлическое сопротивление путей соответственно от верхнего 12 и нижнего 13 датчиков до выходного патрубка 11 одинаково и, следовательно, одинако5 во дополнительное давление, действующее на оба датчика 12 и 13, обусловленное сопротивлением движению жидкости на этих участках колонки. Сигналы с датчиков 12 и

13 поступают на схему и на показывающий

10 прибор (на фигурах не показаны).

Ф о р мул а из о 6 рете н и я

Плотномер, содержащий вертикальную колонку в виде двух сообщающихся поло15 стей с входным и выходным патрубками, о тличающийся тем,что,сцельюповышения точности измерения и обеспечения автономности, колонка содержит осевой насос, на валу которого закреплены два ра20 бочих колеса. расположенных в одной плоскости по обе стороны от входного патрубка, при этом лопасти одного рабочего колеса противоположны по направлению лопастям другого колеса,
