Волноводный уголок

Волноводный уголок

Иллюстрации

Показать все

Реферат



Использование: в радиолокационных, радиорелейных и спутниковых системах СВЧ-диапазона. Сущность изобретения: волноводный уголок содержит входной и выходной волноводы 1, 2, расположенные под прямым углом и соединенные между собой через отверстие 3 в общей широкой стенке. Торцы волноводов 1, 2 в месте их соединения срезаны под углом 45° и закорочены стенкой 4. Отверстие 4 имеет прямоугольную форму, его большая сторона параллельна плоскости среза и размеры сторон равны размерам поперечного сечения входного и выходного волноводов 1, 2, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з Н01 P 1/02

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР)

ОПИСАНИЕ ИЗОБРЕТЕНИЯ.ч А.

В.1 ; I

БкБЛИ

Ф1

Оа

° в

ЪФ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ f. (21) 4861912/09 (22) 21.08.90 (46) 07.01.93. Бюл. М 1 (72) А.Н.Высоцкий, А.M.Ðåçíèêîâ, В,И.Тепляшин и А.С.яньшин (56) Харвей А.Ф. Техника сверхвысоких частот, т. 1, М.; Сов, радио; 1960, с, 120-122, Маттей Д.Л. и др. Фильтры СВЧ, согла: сующие цепи и цепи связи, т. П., М.: Связь, 19?2, с. 468-469. (54) ВОЛНОВОДНЫЙ УГОЛОК (57) Использование: в радиолокационных, радиорелейных и спутниковых системах

„„5U,„, 1786547 А1

СВЧ-диапазона. Сущность изобретения. волноводный уголок содержит входной и выходной волноводы 1, 2, расположенные под прямым углом и соединенные между собой через отверстие 3 в общей широкой стенке. Торцы волноводов 1, 2 в месте их соединения срезаны.под углом 45 и закорочены стенкой 4. Отверстие 4 имеет прямоугольную форму, его большая сторона параллельна плоскости среза и размеры сторон равны размерам поперечного сечения входного и выходного волноводов 1, 2, 1 ил.

1786547

° поперечного сечения входного и выходного волноводов. Большая сторона отверстия па-раллельна плоскости среза. .Такая конструкция позволяет расши-. рить диапазон рабочих частот. Кроме того, применение предлагаемого уголка позволяет упростить конструкцию волноводного тракта, содержащего соприкасающиеся волноводы, при необходимости изменения направления одного из них 90 в сторону другого волновода..

Составитель А. Резников

Техред М,Моргентал Корректор 3. Лончакова

Редактор Б. Федотов

Заказ 251 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5.

Производственно-издател.ский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к технике СВЧ и может быть использовано в волноводных трактах радиолокациоййых, радиорелейных и спутниковых систем.

Известно волноводное устройство, ис- 5 пользующее соединение входного и выходйого волноводов, закороченнйх на торцах, размещенных под углом 900 один на другом и связанных между собой через резонансное отверстие в широких стенках., 10

Недостатком такого устройства является узкий дйапазон рабочих частот.

Для его Расширения входной и выходной волноводы в предлагаемом уголке срезаны со стороны внешнего прямого угла под 15 углом 45 к их продольным осям и закорочены стенкой, а отверстие связи имеет прямоугольную форму, размеры его сторон равны размерам поперечного сечения входного и выходного волноводов и большая сторона 20 параллельна плоскости среза.

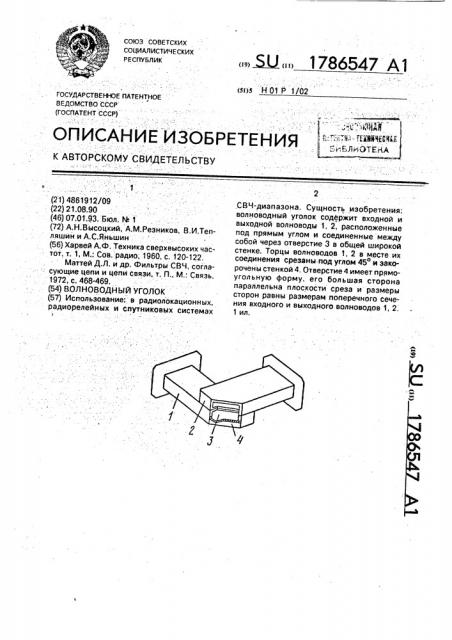

На чертеже показан общий вид предлагаемого волноводного уголка.

Волноводный уголок состоит из входного волновода 1 и выходного волновода 2, 25 связанных через отверстие 3 и закороченных стенкой 4.

Отверстие 3 имеет прямоугольную форму, а размеры его сторон равны размерам

Формула изобретения

Волноводный уголок, содержащий закороченные на одном конце входной и выходной волноводы прямоугольного сечения, размещенные один над другим под прямым углом и связанные между собой через отверстие в общей части широких стенок, о тл и ч а ю шийся тем, что, с целью расширения диапазона рабочих частот, входной и выходной волноводы срезаны со стороны внешнего прямого угла под углом 45 к их осям и закорочены стенкой, а отверстие связи имеет прямоугольную ðìó, размеры . его сторон равны размерам поперечного сечения входного и выходного волноводов и большая сторона параллельна плоскости среза.
