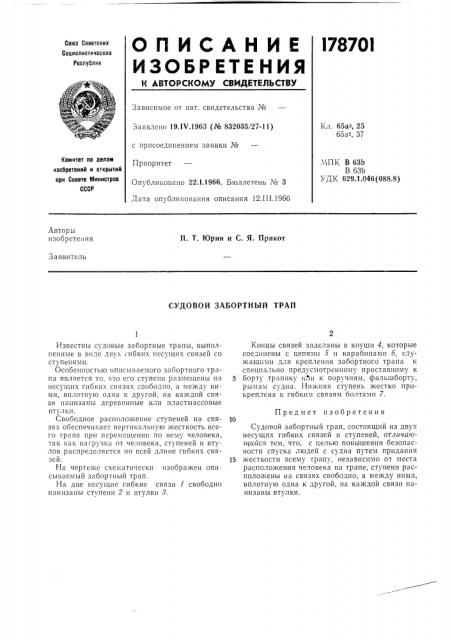

ОПИСАН И Е

ИЗОБРЕТЕ НИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Г870

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 65а-, 25

65аз, 37

Заявлено 19.1V.1963 (№ 832035/27-11) с присоединением заявки №

Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК В 63Ь

В 63b

УДК 629.1.046 (088.8) Опубликовано 22.1.1966. Бюллетень ¹ 3

Дата опубликования описания 12.III.1966

Авторы изобретения

П. Т. Юрин и С. Я. Прикот

Заявитель

СУДОВОЙ ЗАБОРТНЫЙ ТРАП

Известны судовые забортные трапы, выполненные в виде двух гибких несущих связей со ступенями.

Особенностью описываемого забортного трапа является то, что его ступени размещены на несущих гибких связях свободно, а между ними, вплотную одна к другой, на каждой связи нанизаны деревянные или пластмассовые втулки.

Свободное расположение ступеней на связях обеспечигает вертикальную жесткость всего трапа при перемещении по нему человека, так как нагрузка от человека, ступеней и втулок распределяется по всей длине гибких связей.

На чертеже схематически изображен описываемый забортный трап.

На две несущие гибкие связи 1 свободно нанизаны ступени 2 и втулки 8.

Концы связей заделаны в коуши 4, которые соединены с цепями 5 и карабинами 6, служащими для крепления забортного трапа к специально предусмотренному приставному к

5 борту трапику нли к поручням, фальшборту, рымам судна. Нижняя ступень жестко прикреплена к гибким связям болтами 7.

Предмет изобретения

Судовой забортный трап, состоящий из двух несущих гибких связей и ступеней, отличаюи ийся тем, что, с целью повышения безопасности спуска людей с судна путем придания

15 жесткости всему трапу, независимо от места расположения человека на трапе, ступени располохкены на связях свободно, а между ними, вплотную одна к другой, на каждой связи нанизаны втулки.
