Реферат



Изобретение относится к медицине, а именно к устройствам для дренирования брюшной полости. Цель изобретения состоит в повышении эффективности дренирования . Устройство представляет собой неплотно навитой из эластичных перфорированных трубок 2 жгут 1 большим шагом винтовой спирали, трубки объединены коллектором 3 с полостями подвода 4 и отвода 5 жидкости, отверстия 6 в перфорированных трубках расположены навинтовой линии с шагом отличным от шага жгута. После окончания основного этапа операции устройство помещают в брюшную полость, соединяют поводящий патрубок с устройством для подачи промывной жидкости, а отводящий с вакуум-насосом и осуществляют дренирование брюшной полости. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (51)5 А 61 М 27/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) "-:Ия)3щ (Г» 1 ((ЦЯ @л

И ЗОБ РЕТЕ НИ "влиотык„" ""

ОПИСАНИЕ

К ПАТЕНТУ V

00 V

О

М

ОО (21) 4869833/14 (22) 25.09.90 (46) 07,01,93, Бюл. N - 1 (71) Томский медицинский институт (72) Б.И.Альперович, Н.И.Казанцев и

П.Я. Крауиньш (73) Б,И.Альперович, Н.И,Казанцев и

П.Я,Крауиньш (56) Авторское свидетельство СССР

N 1437035, кл. А 61 М 27/00, 1988.

Авторское свидетельство СССР

N 1217423, кл. А 61 M 27/00, 1984, (54) ДРЕНАЖНОЕ УСТРОЙСТВО (57) Изобретение относится к медицине, а именно к устройствам для дренирования брюшной полости, Цель изобретения состоит в повышении эффективности дренирования, Устройство представляет собой неплотно навитой из эластичных перфорированных трубок 2 жгут 1 большим шагом винтовой спирали, трубки объединены коллектором 3 с полостями подвода 4 и отвода

5 жидкости, отверстия 6 в перфорированных трубках расположены на винтовой линии с шагом отличным от шага жгута, После окончания основного этапа операции устройство помещают в брюшную полость, соединяют поводящий патрубок с устройством для подачи промывной жидкости, а отводящий с вакуум-насосом и осуществляют дренирование брюшной полости. 1 ил.

1787038 эластичных трубок 2, объединенных коллектором 3 с полостями подвода 4 и отвода 5 жидкости. Отверстия 6 в перфорированных трубках расположены на винтовой линии с шагом отличным от шага жгута. Дренаж выполнен разборным.

Устройство работает следующим образом, После окончания основного этапа операции устройство помещают в брюшную полость, проксимальные концы трубок располагают снаружи, соединяют подводящий патрубок 4 с устройством подачи промывающей жидкости, а отводящий патрубок

5 с вакуум — насосом и осуществляют аспирационно-промывное дренирование брюшной полости, После завершения

15 дренирования устройство удаляют. расположение осей отверстий на трубках по винтовой линии с шагом отличным от шага жгута обеспечивает при закупоривании отверстий стенками подвижных внутренних органов или сгустками крови и полном охвате ими всего жгута снижение давления в пространстве между трубками дренажа при вакуум — аспирации ведет к самоуплотнению (сжатию) трубок в последующем выскальзывании стенок подвижных внутренних органов из межтрубочного проcTpGKcTBB, таким образом производится самоочищение от закупоривания отверстий дренажа и жидкость беспрепятственно поступает по дренажному устройству и эвакуируется из брюшной полости через дренаж.

Формула изобретения

1. Дренажное устройство, содержащее трубки для подвода и отвода жидкости с отверстиями, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности дренирования, трубки соединены между собой по винтовой спирали, образуя при этом жгут причем отверстия расположены на наружной поверхности спирали по ее образующей.

2, Устройство по и, 1, о т л и ч а ю щ е ес я тем, что на одном конце жгута имеется коллектор, соединенный с трубками подвода и отвода жидкости, 40

S0, Альперович ентал Корректор Л, Ливринц

Заказ 261 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-ивдателвскии комбинат "Патент", г. Ужгород, ул.гагарина, 101

Изобретение относится к медицине, а именно к устройствам для дренирования брюшной полости.

Известно устройство для дренирования, содержащее наружную с отверстиями и внутреннюю трубки, установленные соосно, причем на наружной поверхности трубки выполнены пазы, а отверстия наружной трубки выполнены в местах их пересечений, при этом отверстия наружной трубки и пазы внутренней сообщаются между собой.

Однако данное устройство не обеспечивает эффективного дренирования в связи с тем, что трубки жестко закреплены, что влечет закупоривание отверстий вледствие чего нарушается дренажная функция устройства, Наиболее близким к предлагаемому является дренажное устройство, содержащее трубки для подвода и отвода жидкости с отверстиями.

Однако данное устройство имеет также недостатки, а именно частое закупоривание отверстий подвижными органами брюшной полости, сгустками крови, волокнами фибрина, в результате чего нарушается эвакуация эксудата, гноя или промывной жидкости, что снижает эффективность дренирования.

Целью изобретения является повышение эффективности дренирования, Цель достигается устройством для дренирования, которое представляет систему перфорированныхтрубок с патрубками подвода и отвода жидкости, причем системы соединены с неплотно навитой жгут с большим шагом винтовой спирали, обьединены коллектором с полостями подвода и отвода жидкости, а оси отверстий на них расположены по винтовой линии с шагом отличным от шага жгута, Новым является то, что трубки системы объединены в неплотно навитой жгутс большим шагом винтовой спирали, трубки объединены коллектором с полостями подвода и отвода жидкости, а оси отверстий на них расположены по винтовой линии с шагом отличным от шага жгута.

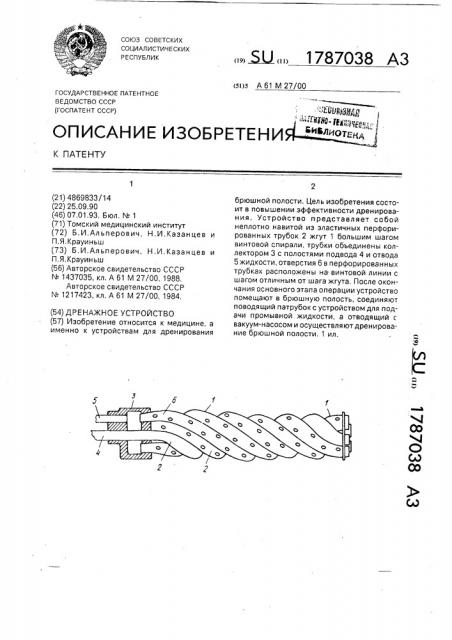

На чертеже изображено дренажное устройство, общий вид, Устройство представляет собой неплотно навитый жгут 1 из 3 — 6 перфорированных

Составитель Б

Редактор С. Кулакова Техред M.Ìîðã

Выполнение в виде неплотно навитого

20 жгута с большим шагом винтовой спирали и
