Листовая лопатка открытого колеса центробежного вентилятора

Листовая лопатка открытого колеса центробежного вентилятора

Иллюстрации

Показать все

Реферат



Область использования: в открытых рабочих колесах центробежных вентиляторов. Сущность изобретения: листовая лопатка открытого рабочего колеса центробежного вентилятора содержит переднюю и заднюю части 1 и 2, причем передняя часть 1 отогнута на половине длины хорды на угол 25-35 от оси вентилятора, а задняя часть 2 снабжена на конце полкой 3, перпендикулярной оси, длиной 0,18-0,28 от длины хорды лопатки . 2 ил.

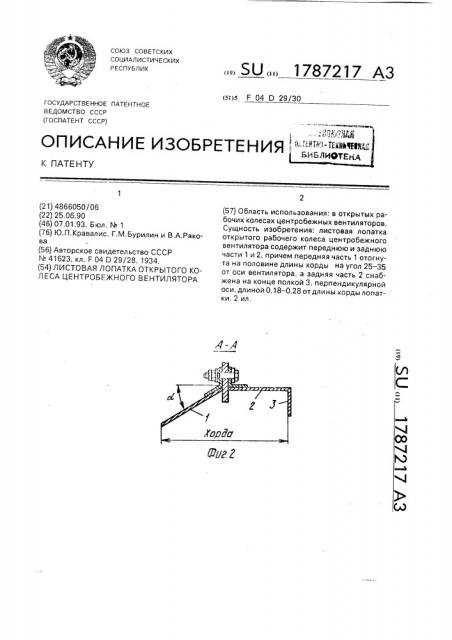

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)л F 04 D 29/30

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОспАтент ссср1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ (21) 4866050/06 (22) 25,06.90 (46) 07,01,93, Бюл, ¹ 1 (76) Ю.П,Кравалис, Г,М.Бурилин и В,А.Рякова (56) Авторское свидетельство СССР

¹ 41623, кл. F 04 D 29/28, 1934. (54) ЛИСТОВАЯ ЛОПАТКА ОТКРЫТОГО КОЛЕСА ЦЕНТРОБЕЖНОГО ВЕНТИЛЯТОРА

„„SU„„1787217 АЗ (57) Область использования; в открытых рабочих колесах центробежных вентиляторов, Сущность изобретения: листовая лопатка открытого рабочего колеса центробежного вентилятора содержит переднюю и заднюю части 1 и 2, причем передняя часть 1 отогнута на половине длины хорды на угол 25 — 35 от оси вентилятора, а задняя часть 2 снабжена на конце полкой 3, перпендикулярной оси, длиной 0,18 — 0,28 от длины хорды лопатки, 2 ил.

1787217

Составитель Г. Бурилин

Техред M,Mîðãåíòàë Корректор О,Юрковецкая

Редактор

Заказ 270 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к машиностроению и может быть использовано при изготовлении центробежных вентиляторов.

Лопатки центробежных вентиляторов известны. Лопатка имеет переднюю и за- 5 днюю части, равные половине длины хорды, Недостатком известной лопатки является низкий КПД вентилятора, равный примерно 0,6.

Целью изобретения является повыше- 10 ние КПД вентилятора.

Цель достигается тем, что передняя часть лопатки на половине длины хорды отогнута йа угол 25 — 35 от оси вентилятора, а задняя часть снабжена на конце полкой, 15 перпендикулярной оси, длиной 0,18 — 0,28 от длины хорды, На фиг.1 изображено колесо центробежного вентилятора с лопатками; на фиг.2 — разрез А — А на фиг.1. 20

Лопатка имеет переднюю 1 и заднюю 2 части. Передняя часть на половине длины хорды отогнута на угол и = 25 — 35 от оси вентилятора, а задняя часть снабжена на конце полкой 3, перпендикулярной оси, длиной 0,18 — 0,28 от длины хорды, При работающем вентиляторе лопатка вращается, при этом передняя 1 часть лопатки отсекает воздух, направляя его на заднюю 2 часть с полкой 3. Полка 3 задерживает подаваемый воздух и задней 2 частью направляет на сброс, Применение предлагаемой лопатки позволяет достичь КПД центробежного вентил я то ра до 0,85.

Формула изобретения

Листовая лопатка открытого колеса центробежного вентилятора, содержащая плоский радиальный участок, о т л и ч а ющ а я с я тем, что, с целью повышения

КПД вентилятора, передняя часть лопатки на половине длины хорды отогнута на угол 25 — 35 от оси вентилятора, а задняя часть снабжена на конце полкой,перпендикулярной оси,и имеет длину, составляющую

0,18 — 0,28 от длины хорды.
