Рыхлитель почвы
Иллюстрации
Показать всеРеферат
Изобретение относится к сельскохозяйственной технике, в частности к рыхлителям почвы. Цель изобретения - повышение качества рыхления, снижение энергозатрат. Рыхлитель включает наклоненные относительно друг друга симметричные ножевые стойки, соединенные в нижней части лемехом коробчатого сечения. К передней части лемеха прикреплена режущая пластина из упругой стали с предварительным изгибом. Другой конец пластины зафиксирован штифтами, установленными в задней части лемеха. Пластина в этой части имеет направляющие пазы. Колебания режущей пластины создают дополнительную подъемную силу в сторону открытой поверхности, что улучшает качество рыхления и снижает энергозатраты.4 ил.

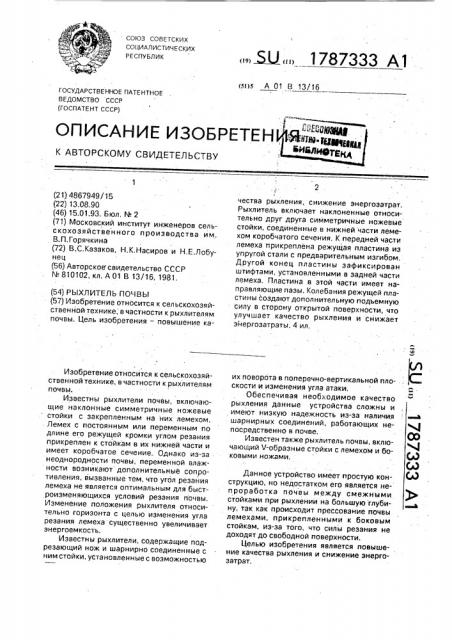

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
ГОСУДАРСТВЕННОЕ ПАТЕ НТНОЕ
ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕН
К АВТОРСКОМУ СВИ4ЕТЕЛЬСТВУ
1 (21) 4867949/15 (22) 13.08,90 (46) 15.01.93. 6юл, ¹ 2 (71) московский институт инженеров сельскохозяйственного производства им.
В.,П.Горячкина (72) В.С.Казаков, Н.К.Насиров и Н.ЕЛобунец (56) Авторское свидетельство СССР
¹ 810102, кл. А 01 В 13/16, 1981. (54) РЫХЛИТЕЛЬ ПОЧВЫ (57) Изобретение относится к сельскохозяйственной технике, в частности к рыхлителям почвы. Цель изобретения — повышение каИзобретение относится к сельскохозяйственной технике, в частности к рыхлителям почвы.
Известны рыхлители почвы, включающие наклонные симметричные ножевые стойки с закрепленным на них лемехом.
Лемех с постоянным или переменным по длине его режущей кромки углом резания прикреплен к стойкам в их нижней части и имеет коробчатое сечение.. Однако из-за неоднородности почвы, переменной влажности возникают дополнительные сопротивления, вызванные тем, что уг6л резания лемеха не является оптимальным для быстроизменяющихся условий резания почвы.
Изменение положения рыхлителя относительно горизонта с целью изменения угла резания лемеха существенно увеличивает энергоемкость.
Известны рыхлители, содержащие подрезающий нож и шарнирно соединенные с ним стойки, установленные с возможностью
„„Я./ „„1787333 А1 чества рыхления, снижение энергозатрат.
Рыхлитель включает наклоненные относительно друг друга симметричные ножевые стойки, соединенные в нижней части лемехом коробчатого сечения, К передней части лемеха прикреплена режущая пластина из упругой стали с предварительным изгибом.
Другой конец пластины зафиксирован штифтами, установленными в задней части лемеха. Пластина в этой части имеет направляющие пазы. Колебания режущей пластины создаютдополнительную подъемную силу в сторону открытой поверхности, что улучшает качество рыхления и снижает энергозатраты. 4 ил, их поворота в поперечно-вертикальной плоскости и изменения угла атаки, Обеспечивая необходимое качество рыхления данные устройства сложны и имеют низкую надежность иэ-эа наличия: а шарнирных соединений, работающих непосредственно в почве. ОО
Известен также рыхлитель почвы, включающий V-образные стойки с лемехом и боковыми ножами.
Данное устройство имеет простую конструкцию, но недостатком его является непроработка почвы между смежными стойками при рыхлении íà большую глубину, так как происходит прессование почвы лемехами, прикрепленными к боковым стойкам, из-за того, что силы резания не доходят до свободной поверхности.
Целью изобретения является повышение качества рыхления и снижение энергозатрат.
1787333
Поставленная цель достигается тем, что в передней части лемеха прикреплена режущая пластина из упругой стали с предварительным изгибом. Противоположный конец этой пластины имеет направляющие пазы и зафиксирован штифтами, установленными с задней стороны лемеха.
Устройство поясняется чертежом, где на фиг,1 изображен предлагаемый рыхлитель почвы, продольный разрез; на фиг.2— то же, сечение по А — А; на фиг.3 — вид В на фиг.1, на фиг.4 — сечение по, С-С на фиг.2.
Рыхлитель почв@выполнен следующим образом. На лемехе 1 коробчатого сечения закреплены ножевые стойки 2 и 3, наклоненные и симметрично установленные друг относительно друга. К передней части лемеха прикреплена режущая пластина 4 из упругой стали с предварительным изгибом.
Другой конец пластины зафиксирован штифтами 5, установленными с задней стороны лемеха. Пластина в этой части лемеха имеет направляющие пазы 7.
При работе рыхлитель ножевыми стойками 2 и 3, лемехом 1 с режущей пластиной
4 производят отделение почвы от массива, подъем в сторону открытой поверхности и рыхление. Режущая пластина под действием переменной силы сопротивления колеб5 лется и создает дополнительную подъемную силу в сторону открытой поверхности, что улучшает качество рыхления и снижает энергозатраты.
Формула изобретения
10 Рыхлитель почвы, включающий распо лОженные под углом друг к другу симметричные ножевые стойки, соединенные между собой в нижней части лемехом коробчатого сечения с режущей кром15 кой, отличающийся тем, что. с целью повышения качества рыхления и снижения энергозатрат, лемех снабжен размещенной над ним режущей упругой предварительно напряженной пластиной, передний конец
20 которой жестко соединен с передней частью лемеха, а задний конец пластины имеет перпендикулярно расположенную ей направляющую с пазами, причем на задней кромке лемеха закреплены штифты, разме25 щенные в пазах направляющей пластины.
1787333
C-C
