Реферат



Изобретение относится к сельскохозяйственному машиностроению, в частности к почвообрабатывающим рабочим органам, и является усовершенствованием изобретения по авт.св. № 1384243. Цель изобретения - улучшение фракционного состава почвы в зоне рядка. Устройство состоит из лапы 1 и закрепленных на ней почвоотводов 2, прутковых загортачей 3 и отражателей , каждый из которых выполнен в виде упругого щитка 4. Щиток 4 соединен со средней частью заднего торца почвоотвода 2 и расположен в вертикальной плоскости параллельно продольной оси лапы 1. В процессе работы лапа 1 с почвоотводами 2 и загортачами 3 производит обработку почвы вдоль будущего рядка растений. При этом упругие щитки 4 предохраняют обрабатываемую , полосу от попадания комков почвы. 2 ил.

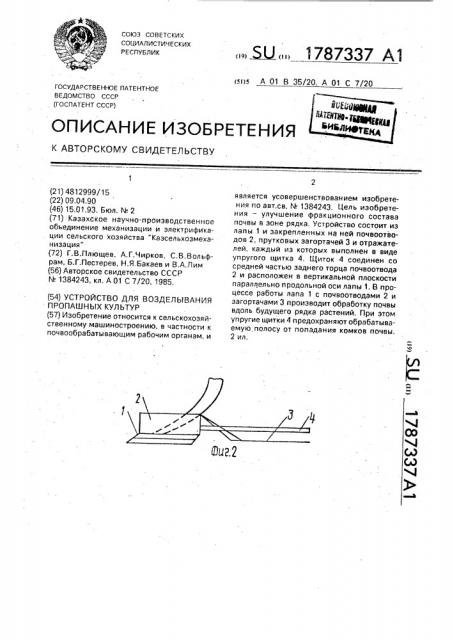

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ctIU2,3

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4812999/15 (22) 09.04.90 (46) 15.01.93, Бюл. N 2 (71) Казахское научно-производственное обьединение механизации и злектрификации сельского хозяйства "Казсельхозмеханизация" (72) Г.В.Плющев, А.Г.Чирков, С.В.Вольфрам, Б.Г,Пестерев, Н.Я,Бакаев и В,А.Лим (56) Авторское свидетельство СССР

N. 1384243, кл. А 01 С 7/20, 1985. (54) УСТРОЙСТВО ДЛЯ ВОЗДЕЛЫВАНИЯ

ПРОПАШНЫХ КУЛЬТУР (57) Изобретение относится к сельскохозяйственному машиностроению, в частности к почвообрабатывающим рабочим органам, и. Ж „1787337 А1 (st)s А 01 В 35/20, А 01 С 7/20 я вляется усовершенствованием изобретения по авт.св. М 1384243. Цель изобретения — улучшение фракционного состава почвы в зоне рядка. Устройство состоит из лапы 1 и закрепленных на ней почвоотводов 2, прутковых загортачей 3 и отражателей, каждый из которых выполнен в виде упругого щитка 4. Щиток 4 соединен со средней частью заднего торца почвоотвода

2 и расположен в вертикальной плоскости параллельно продольной оси лапы 1. В процессе работы лапа 1 с почвоотводэми 2 и загортачами 3 производит обработку почвы вдоль будущего рядка растений. При этом упругие щитки 4 предохраняют обрабатываемую полосу от попадания комков почвы.

2 ил, 1787337

Изобретение относится к сельскому хозяйству и предназначено для осуществления полосовой подготовки почвы к посеву.

Известное устройство состоит из стрельчатой лапы с установленным на ней почвоотводом, распылителем гербицидов и прутковых загортачей V-образной формы, закрепленных в верхней части почвоотвода, Устройство осуществляет полосовую предйосевную подготовку почвы, вносит и заделывает гербициДы.

При этом устройство полностью не исключает возможность попадания комков почвы (фракция почвы более 20 мм), расположенных на поверхности почвенного валика, которые под действием сил инерции скатываются в зону будущего рядка растений и тем самым ухудшают условия прорастания культурных растений.

Целью изобретения является улучшение фракционного состава почвы в зоне будущего рядка культурных растений.

Это достигается за счет введения в известную конструкцию устройства, состоящего из подрезающего ножа, почвоотводов и прутковых загортачей, отражателей, каждый из которых выполнен в виде упругого щитка, закрепленного одним концом в средней части заднего торца каждого почвоотвода по ширине обрабатываемой полосы почвы и расположенного параллельно продольной оси лапы в вертикальной плоскости.

Существенным отличием предлагаемого устройства является наличие отражателей, выполненных в виде упругих щитков, закрепленных одним концом в средней части заднего торца каждого почвоотвода и расположенных параллельно продольной оси лап в вертикальной плоскости.

Эти отличительные признаки устройства позволяют обеспечить положительный эффект в виде улучшения фракционного состава почвы в зоне рядка, что улучшает условия прорастания семян, На фиг.1 изображено устройство для возделывания пропашных культур, вид

5 сверху, фиг.2 — то же, вид сбоку.

Устройство состоит из стрельчатой лапы 1 и закрепленных на ней почвоотводов 2, прутковых загортачей 3 и упругих щитков 4, укрепленных в средней части заднего торца

10 почвоотводов, расположенных параллельно продольной оси лапы.

Предлагаемое устройство выполняет следующий технологический процесс: стрельчатая лапа 1 с закрепленным на ней

15 почвоотводом 2 движется вдоль будущего рядка растений, снимает слой почвы с одновременным подрезанием проростков сорняков, выравниванием обрабатываемой полосы и выносом почвы в зону междурядья

20 образуя почвенные валики. Прутковые загортачи 3 выносят из почвенных валиков мелкую фракцию почвы, при этом комки почвы, находящиеся на поверхности валика, частично скатываются в зону обрабатывае25 мой полосы, Упругие щитки 4 задерживают комки почвы, оставляя их за границей обрабатываемой полосы.

Изобретение позволяет улучшить фракционный состав почвы в зоне рядка и, кэк

30 следствие, улучшить условия прорастания культурных растений, Формула изобретения

Устройство для возделывания пропашных культур, включающее стрельчатую лапу

35 и установленные на ее крыльях почвоотводы, в верхней части каждого из которых закреплен прутковый загортач, о т л и ч а ющ е е с я тем, что, с цель|о улучшения фракционного состава почвы в зоне рядка, уст40 ройство снабжено отражателями, каждый из которых выполнен в виде упругого щитка, закрепленного одним концом в средней части заднего торца ка>кдого почвоотвода и расположенного параллельно продольной

45 оси лапы в вертикальной плоскости.
