Реферат



Изобретение относится к очистке газов и может быть использовано при различных технологических.процессах добычи и переработки полезных ископаемых, сопровождаемых значительным пылевыделением. Зернистый фильтр содержит входной и выходной патрубки, завихритель, периферийный и центральный фильтрующие элементы, сопла для подвода газообразного агента.2 ил.

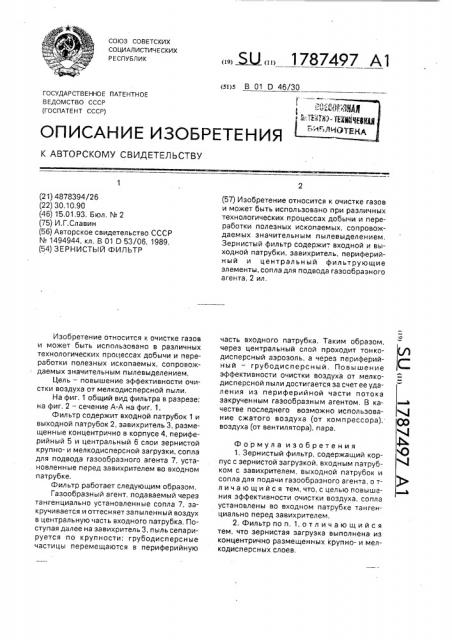

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s В 01 D 46/30

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) "в . ТБ Щ:„ г,/1H

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ V

С0 V (21) 4878394/26 (22) 30,10.90 (46) 15,01,93, Бюл, ¹ 2 (75) И.Г.Славин (56) Авторское свидетельство СССР

¹ 1494944, кл. В 01 D 53/06, 1989, (54) ЗЕРНИСТЫЙ ФИЛЬТР

Изобретение относится к очистке газов и может быть использовано в различных технологических процессах добычи и переработки полезных ископаемых, сопровождаемых значительным пылевыделением, Цель — повышение эффективности очистки воздуха от мелкодисперсной пыли, На фиг. 1 общий вид фильтра в разрезе; на фиг. 2 — сечение А-А на фиг. 1.

Фильтр содержит входной патрубок 1 и выходной патрубок 2, завихритель 3, размещенные концентрично в корпусе 4, периферийный 5 и центральный 6 слои зернистой крупно- и мелкодисперсной загрузки, сопла для подвода газообразного агента 7, установленные перед завихрителем во входном патрубке.

Фильтр работает следующим образом.

Газообразный агент, подаваемый через тангенциально установленные сопла 7, закручивается и оттесняет запыленный воздух в центральную часть входного патрубка. Поступая далее на завихритель 3, пыль сепарируется по крупности: грубодисперсные частицы перемещаются в периферийную

„„Я)„„1787497 А1 (57) Изобретение относится к очистке газов и может быть использовано при различных технологических процессах добычи и переработки полезных ископаемых, сопровождаемых значительным пылевыделением.

Зернистый фильтр содержит входной и выходной патрубки, завихритель, периферийный и центральный фильтрующие элементы, сопла для подвода газообразного агента, 2 ил. часть входного патрубка. Таким образом, через центральный слой проходит тонкодисперсный аэрозоль, а через периферийный — грубодисперсный. Повышение эффективности очистки воздуха от мелкодисперсной пыли достигается за счет ее удаления из периферийной части потока закрученным газообразным агентом, В качестве последнего возможно использование сжатого воздуха (от компрессора), воздуха (от вентилятора), пара.

Формула изобретения

1, Зернистый фильтр, содержащий корпус с зернистой загрузкой, входным патрубком с завихрителем, выходной патрубок и сопла для подачи газообразного агента, о тлича ющийся тем,что,сцельюповышения эффективности очистки воздуха, сопла установлены во входном патрубке тангенциально перед завихрителем, 2. Фильтр по п. 1, отл и ч а ю щи и с я тем, что зернистая загрузка выполнена из концентрично размещенных крупно- и мелкодисперсных слоев.

1787497

Составитель И.Славин

Техред M,Ìîðãåíòàë

Корректор M.Têà÷

Редактор Т,Иванова

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101

Заказ 23 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35. Раушская наб., 4/5
