Установка для изготовления центрифугированных трубчатых изделий из бетонных смесей

Установка для изготовления центрифугированных трубчатых изделий из бетонных смесей

Иллюстрации

Показать все

Реферат



Использование: относится к строительной индустрии и может быть использовано при производстве центрифугированных труб на заводах сборного железобетона Сущность изобретения: торцевой фланец сердечника имеет симметрично размещённые и закрепленные на нем пустотообразователи, а торцевые фланцы формы выполнены с симметрично расположенными отверстиями, посредством которых пустотообразователи взаимодействуют с торцевыми фланцами формы. 5 ил.

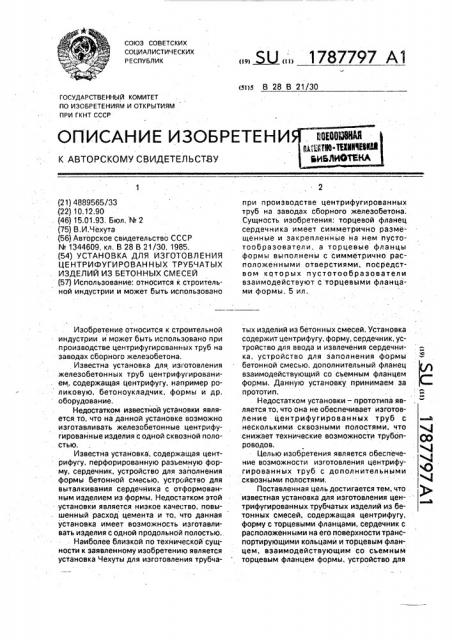

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5))5 В 28 В 21/30

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4889565/33 (22) 10.12,90 . (46) 15.01.93. Бюл, М2 (75) B.È.×åõóòà (56). Авторское свидетельство СССР

М 1344609, кл, В 28 В 21/30, 1985. .(54) УСТАНОВКА ДЛЯ ИЗГОТОВЛЕНИЯ

ЦЕ НТРИФУГИРОВАН Н ЫХ ТРУБЧАТЫХ

ИЗДЕЛИЙ ИЗ БЕТОННЫХ СМЕСЕЙ (57) Использование: относится к строительной индустрии и может быть использовано

Изобретение относится к строительной индустрии и может быть использовано при производстве центрифугированных труб на заводах сборного железобетона.

Известна установка для изготовления железобетонных труб центрифугированием, содержащая центрифугу, например ро ликовую. бетоноукладчик, формы и др. оборудование.

Недостатком известной установки является то, что на данной установке возможно изготавливать железобетонные центрифугированные изделия с одной сквозной полостью.

Известна установка, содержащая центрифугу, перфорированную разъемную форму, сердечник, устройство для заполнения формы бетонной смесью, устройство для выталкивания сердечника с отформованным изделием из формы. Недостатком этой установки является низкое качество, повы. шенный расход цемента и то. что данная установка имеет возможность изготавливать изделия с одной продольной полостью.

Наиболее близкой по технической сущности к заявленному изобретению является установка Чехуты для изготовления трубча,, Ы,, 1787797 А1 при производстве центрифугированных труб на заводах сборного железобетона.

Сущность изобретения; торцевой фланец сердечника имеет симметрично размещенные и закрепленные на нем пустотообраэователи, а торцевые фланцы формы выполнены с симметрично расположенными отверстиями, посредством которых пустотообразователи взаимодействуют с торцевыми фланцами формы. 5 ил. тых изделий из бетонных смесей. Установка содержит центрифугу, форму, сердечник, устройство для ввода и извлечения сердечника, устройство для заполнения формы бетонной смесью, дополнительный фланец взаимодействующий со съемным фланцем формы. Данную установку принимаем за прототип.

Недостатком установки — прототипа является то, что она не обеспечивает изготовление центрифугирова нных труб с — а несколькими сквозными полостями, что снижает технические возможности трубоп- (р роводов, Целью изобретения является обеспечение воэможности изготовления центрифугированных труб с дополнительными О сквозными полостями, 4

Поставленная цель достигается тем, что известная установка для изготовления центрифугированных трубчатых изделий иэ бетонных смесей, содержащая центрифугу, форму с торцевыми фланцами, сердечник с расположенными на его поверхности транспортирующими кольцамй и торцевым фланцем, взаимодействующим со съемным торцевым фланцем формы, устройство для

1787797

15

25

30 10 поворачиваются посредством пневмоцилиндров и поддерживают сердечник 5 и пустотообразователи 9 в горизонтальном

55 ввода и извлечения сердечника, согласно изобретению торцевой фланец сердечника снабжен симметрично размещенными и закрепленными на ней пустотообразователями, а торцевые фланцы формы выполнены с 5 симметрично расположенными отверстиями, посредством которых пустотообразователи взаимодействуют с торцевыми фланцами формы.

Предлагаемая установка позволяет изготавливать центрифугированные железобетонные трубы с несколькими продольньп4и сквозными полостями, расположенными в стенках трубы, по которым имеется возможность в одной трубе пропускать жидкость в одном или противоположном направлениях, или пропускать различные жидкости, Эти признаки расширяют технические возможности трубопроводов.

На фиг. 1 изображен продольный разрез установки; на фиг, 2 — продольный разрез в рабочем положении; на фиг; 3, 4, 5— поперечные разрезы.

Установка содержит разъемную форму

1 с торцевыми съемными фланцами 2 и 3, устройство 4 для заполнения формы 1 бетонной смесью, сердечник 5, на поверхности которого закрейлены транспортирующие кольца, последнее из которых выполнено в виде фланца 6, взаимодействующего со съемным торцевым фланцем 2 формы 1, устройство 7 для его ввода и извлечения, центрифугу 8.

К фланцу 6 сердечника 5 закреплены симметрично дополнительные пустотообразователи 9, которые взаимодействуют со съемными торцевыми фланцами 2 и 3 посредством дополнительных симметрично расположенных в них отверстий. В исходном положении свободный конец сердечника 5 и дополнительных пустотообразователей 9 удерживаются в горизонтальном положении с помощью роликоопор 10 (фиг. 5), которые имеют возможность отклоняться при помощи, например, пневмоцилиндров 11.

Установка работает следующим образом.

Подготовленную форму 1 устанавлива- ют на центрифугу 8. Устройство 7 для перемещения, к которому посредством быстросъемного соединения 12 закреплен сердечник 5 с фланцем 6, к последнему закреплены пустатообразователи 9, вводит в отверстия в съемных торцевых фланцах 2 и

3 сердечник 5 и пустотообразователи 9.

При приближении фланца 6 к форме 1 роликоопоры 10 отклоняются, посредством и невмоцилиндров 11, дают возможность соединиться фланцу 6 с торцевым съемным фланцем 2 посредством быстросъемного соединения (на чертеже не показаны). При вводе и извлечении сердечника 5 и дополнительных пустотообразователей 9 в форму 1, последняя от продольного смещения удерживается при помощи упорных роликов 13, После ввода в форму 1 сердечника 5 и пустотообразователей 9 устройство 7 для их перемещения отделяется от сердечника 5 с фланцем 6 путем размыкания быстросъемного соединения 12.

Загрузка бетонной смеси в пространство формы 1, в которой находятся сердечник

5 и пустотообразователи 9, а также распределение и уплотнение бетонной смеси, выполняется известным способом.

После окончания уплотнения бетонной смеси операции выполняют в обратной последовательности. Устройство 7 для перемещения сердечника 5 соединяется с ним посредством быстросъемного соединения

12, фланец 6 и съемный торцевой фланец 2 рассоединяются путем размыкания быстросъемного соединения (на чертеже не показано).

Устройство 7 извлекает из формы 1 сердечник 5 с фланцем 6 с пустотообраэователями 9, которые закреплены к фланцу 6, B момент окончания извлечения роликоопоры положении;

Форма 1 с отформованной трубой 14 (фиг. 4), в которой в стенках образовались отверстия 15 после извлечения пустотообразователей 9 груэоподьемным механизмом, укладывается на пост тепловой обработки, На центрифугу 8 Укладывают другую подготовленную форму 1, а с поста тепловой обработки на пост распалубки чистки, смазки, армирования укладывают другую форму 1 с пропаренным изделием, Далее цикл повторяется.

Использование предлагаемого устройства по сравнению с известными установками позволяет изготавливать железобетонные трубы с несколькими продольными сквозными полостями, которые до настоящего времени не изготавливались.

Применение ж.б. центрифугировайных труб с несколькими сквозными продольными полостями в одном иэделии расширяет технические возможности трубопроводов и даст экономический эффект эа счет прокладки одной трубы с несколькими отверстиями вместо 4-6 труб с одной полостью, а это позволит снизить расход материала и трудозатрат при монтаже трубопроводов.

1787797

Ф о р м у л а и з о б р е т е н и я установка для изготовления центрифугировэнных трубчатых изделий из бетонных смесей, содержащая центрифугу. форму с торцевыми фланцами, сердечник с расположенными на его поверхности транспортирующими кольцами и торцевым фланцем, взаимодействующим со съемным торцевым фланцем формы, устройство для ввода и извлечения сердечника, отличающаяся тем. что, с целью обеспечения возможности изготовления центрифугированных труб с дополнительными сквозными полостями, торцевой фланец сердечника снабжен симметрично размещенными и закрепленными

5 на нем пустотообразователями, а торцевые фланцы формы выполнены с симметрично расположенными отверстиями, посредством которых пустотообразователи взаимодействуют с торцевыми фланцами формы.
