Использование: в системах пневмотранспорта сыпучих материалов для очистки транспортирующего воздуха. Сущность изобретения: устройство содержит корпус 1 с крышкой 2, подводящий 3 и отводящий 4 патрубки. Горизонтальная перегородка 14 в зоне зазора между участком внешней стенки отводящего патрубка 4 от места пересечения ее с боковой стенкой нижней части корпуса до конца ее, расположенного в разделительном канале 12 выполнена с вырезом 20. Дополнительная спиралеобразная в поперечном сечении вертикальная перегородка 15 со стороны подводящего патрубка 3 удлинена до боковой стенки нижней части корпуса с образованием зазора относительно стенки подводящего патрубка 3, обращенной в сторону отводящего патрубка 4, при этом соотношение величин этого зазора и ширины патрубка 3 составляет 0,4-0,6 соотношение длины упомянутого участка внешней стенки патрубка 4 и величины зазора между этим участком и основной вертикальной перегородкой 11 составляет 1-2, а соотношение величины последнего зазора и ширины канала 13 составляет 10-20. 3 ил. ел С

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 65 G 53/60

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Ю

y7bP.It (61) 1154183 (21) 4715834/11 (22) 12,05.89 (46) 15.01,93, Бюл, ¹ 2 (71) Алма-Атинский филиал Джамбульского технологического институт легкой и пищевой промышленности (72) К.P.Penn, Е.С.Мукашев, А.К.Коробов и

Н.С.Мукашев (56) Авторское свидетег ьство СССР

К 1154183, кл. В 65 G 53/60 от 1983. (54) УСТРОЙСТВО ДЛЯ ОТДЕЛЕНИЯ МАТЕРИАЛА ОТ ТРАНСПОРТИРУЮЩЕГО

ВОЗДУХА (57) Использование: в системах пневмотранспорта сыпучих материалов для очистки транспортирующего воздуха. Сущность изобретения: устройство содержит корпус 1 с крышкой 2, подводящий 3 и отводящий 4 патрубки. Горизонтальная перегородка 14 в

„, SU „„1787908A2 зоне зазбра между участком внешней стенки отводящего патрубка 4 от места пересечения ее с боковой стенкой нижней части корпуса до конца ее, расположенного в разделительном канале 12 выполнена с вырезом 20. Дополнительная спиралеобразная в поперечном сечении вертикальная перегородка 15 со стороны подводящего патрубка

3 удлинена до боковой стенки нижней части корпуса с образованием зазора относительно стенки подводящего патрубка 3, обращенной в сторону отводящего патрубка 4, при этом соотношение величин этого зазора и ширины патрубка 3 составляет 0,4-0,6 соотношение длины упомянутого участка внешней стенки патрубка 4 и величины зазора между этим участком и основной вертикальной перегородкой 11 составляет 1-2, а соотношение величины последнего зазора и ширины канала 13 составляет 10 — 20. 3 ил.

1787908

Изобретение относится к промышленному транспорту, а именно к устройствам для отделения материала от транспортирующего воздуха и может быть использовано в установках пневматической подачи сыпучего материала. Устройство является усовершенствованием известного устройства, описанного в авт.св. М 1154183, Известно устройство для отделения материала от транспортирующего воздуха, со- 10 держащее корпус с подводящим и отводящими патрубками, незамкнутую вертикальную перегородку для разделения верхней части корпуса на разделительный и циркуляционный каналы, установленную в верхней части корпуса, и горизонтальную перегородку между верхней и нижней частями корпуса в зоне разделительного канала, а в разделительном канале установлена дополнительная незамкнутая спиралеобразная в поперечном сечении перегородка, одной из боковых кромок герметично присоединенная со стороны отводящего патрубка к стенке корпуса, расположенной между подводящим и отводящими патрубками, а со стороны подводящего патрубка установленная с зазором по отношению к упомянутой стенке корпуса, при этом полость, образованная внутри дополнительной перегородки, выполнена открытой снизу, Недостатком известного устройства является недостаточно эффективное отделение транспортирующего материала от воздуха, Цель изобретения — повышение эффективности устройства, Поставленная цель достигается тем, что в устройстве для отделения материала от транспортирующего воздуха, содер>кащем корпус, в верхней части которого смонтированы подводящий и отводящий патрубки, установленную в верхней части незамкнутую вертикальную перегородку между верхней и нижней частями корпуса в зоне разделительного канала, в разделительном канале установлена дополнительная незамкнутая перегородка спиралеобразная в поперечном сечении, одной из боковых кромок герметично присоединенная со стороны отводящего патрубка к стенке корпуса, расположенной между подводящим и отводящим патрубками, а со стороны подводящего патрубка установлена с зазором по отношению к упомянутой стенке корпуса, полость, образованная внутри дополнительной перегородки, выполнена открытой снизу, горизонтальная перегородка в зоне зазора между участком внешней стенки отводящего патрубка от места пересечения ее

55 с боковой стенкой нижней части корпуса до конца ее, расположенного в разделительном канале, выполнена с вырезом, дополнительная незамкнутая спиралеобразная в поперечном сечении вертикальная перегородка со стороны подводящего патрубка удлинена до боковой стенки нижней части корпуса с образованием зазора относительно стенки подводящего патрубка, обращенной в сторону отводящего патрубка, при этом, соотношение величины этого зазора и ширины подводящего патрубка составляет

0,4-0,6, соотношение длины упомянутого участка внешней стенки отводящего патрубка и величины зазора между этим участком и основной вертикальной перегородкой составляет 1 — 2, а соотношение величины последнего зазора и ширины циркуляционнного канала составляет 10—

20.

Заявляемое устройство отличается от основного тем, что горизонтальная перегородка в зоне зазора между участком внешней стенки отводящего патрубка от места пересечения ее с боковой стенкой нижней части корпуса до конца ее, расположенного в разделительном канале, выполнена с вырезом, дополнительная незамкнутая спиралеобразная в поперечном сечении вертикальная перегородка со стороны подводящего патрубка удлинена до боковой стенки нижней части корпуса с образованием зазора относительно стенки подводящего патрубка, обращенной в сторону отводящего патрубка, при этом соотношение величины этого зазора и ширины подводящего патрубка составляет 0,4 — 0,6, соотношение длины упомянутого участка внешней стенки отводящего патрубка и величины зазора между этим участком и основной вертикальной перегородкой составляет 1 — 2, а соотношение величины последнего зазора и ширины циркуляционного канала составляет 10-20.

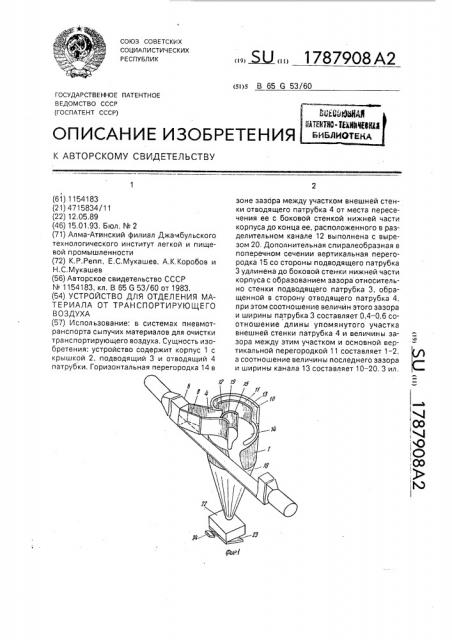

На фиг.1 показано устройство, общий вид; на фиг.2 — то же, вид сверху; на фиг.3— разрез А — А на фиг.2.

Устройство для отделения материала от транспортирующего воздуха содержит корпус 1 с крышкой 2, подводящий 3 и отводящий 4 патрубки, соединенные соответственно с сообщающимся подводящим 5 и отводящим 6 участками трубопровода, переходящими с прямоугольного сечения на круглое. В местах соединения подводящего трубопровода 5 с подводящим патрубком 3 и отводящего трубопровода с отводящим патрубком 4 установлены соответственно перекрывающие клапаны 7 и 8.

Смежные внутренние стенки подводящего 3

1787908 и отводящего 4 патрубков соединены стенкой 9, а внешние стенки патрубков 3 и 4 переходят во внешнюю стенку 10 корпуса 1.

В верхней части корпуса 1 установлена вертикальная перегородка 11, делящая верхнюю часть корпуса на разделительный 12 и циркуляционный 13 каналы, Между верхней и нижней частями корпуса в зоне разделительного канала 12 установлена горизонтальная перегородка 14. Горизонтальная перегородка 14 в зоне зазора 15 между участком внешней стенки 10 отводящего патрубка 4 от места пересечения ее 16 с боковой стенкой 10 нижней части корпуса 1 до конца ее, расположенного в разделительном канале 12, выполнена с вырезом

17, длине которого соответствует удлинение

18 внешней стенки отводящего патрубка 4, дополнительная незамкнутая спиралеобразная в поперечном сечении вертикальная перегородка 19 со стороны подводящего патрубка 3 имеет участок удлинения 20 до боковой стенки 10 нижней части корпуса 1 с образованием зазора 21 относительно стенки 9 подводящего патрубка 3, обращенной в сторону отводящего патрубка 4, при этом соотношение величины этого зазора

21 и ширины подводящего патрубка 3 составляет 0,4 — 0,6, соотношение длины упомянутого участка 18 внешней стенки отводящего патрубка 4 и величины зазора

22 между этим участком 18 и основной вертикальной перегородкой 11 составляет 1-2, а соотношение величины последнего зазора

22 и ширины циркуляционного канала 13 составляет 10-20, Зона зазора 15 выполнена открытой снизу и соединена с осадительной камерой 22.

Устройство для отделения магериала от транспортирующего воздуха работает следующим образом, Под действием возникающих в изогнутом подводящем патрубке 3 цен1робежных сил основная масса материала (проса) концентрируется около внутренней стенки патрубка 3, переходящей в стенку 9, и поступает в зону зазора 15, образованную незамкнутой спиралеобразной в поперечном сечении перегородкой 19 и удлинением

20, а затем в осадительную камеру 22. Если удлинение 20 по длине не доходит до стенки корпуса 1, часть транспортируемого материала отрывается от боковой стенки подводящего патрубка 3 и уходит в разделительный канал 12, откуда, не успев попасть в циркуляционный канал 13, поступает в отводящий патрубок 4, уменьшая тем самым показатель эффективности отделения, Если удлинение 20 продлить далее стенки корпуса 1, не будет обеспечен выход

55 материала в корпус 1, при этом частицы материала (просо) могут попасть в мертвую вихревую зону, что затруднит их продвижение в зону зазора 15, связанный с ней корпус 1 и осадительную камеру 22. Отношение расстояния от продления 20 до внутренней стенки патрубка 3, переходящей в стенку 9 к ширине канала составляет 0,4 — 0,6. Уменьшение этого отношения приводит к тому, что не весь слой транспортируемого материала попадает в зону зазора 15, и коэффициент отделения резко падает. Увеличение заданного соотношения свыше 0,6 не приводит к заметному росту качества отделения транспортируемого материала (проса), но вызывает значительный рост аэродинамического сопротивления отделителя в целом.

Воздух, поступавший в подводящий патрубок 3 и освободившийся от основной массы транспортируемого материала, поступает в разделительный канал 12, где содержащиеся в нем частицы твердого материала, например зерна проса, под действием центробежных сил скапливаются на периферии разделительного канала 12 у перегородки 11, Частицы материала, сконцентрированные у перегородки 11, скользя вдоль нее, попадают в пазуху 17 (вырез), связанный с ней корпус 1 и осадительную камеру 22. Частицы, которые не успели провалиться в накопитель 22 в вырезе 17, попадают в циркуляционный канал 13 и связанный с ним вырезом 17 корпус 1 и осадительную камеру 22. Длина выреза 17 определяется положением и длиной участка

18 внешней стенки отводящего патрубка 4.

Отношение ширины пазухи 22 к ширине циркуляционного канала 13 составляет 10-20,а отношение длины участка внешней стенки отводящего патрубка (18) ly к ширине выреза (пазухи) 22 составляет 1 — 2. Увеличение приведенных отношений свыше 20 и 2 приводит к уменьшению сечения разделительного канала 12 в месте перехода в отводящий патрубок 4 для вывода воздуха в отводящий трубопровод 6 и к увеличению аэродинамического сопротивления в целом без заметного улучшения качества отделения, Уменьшение этих отношений соответственно меньше 10 и 1 приводит к тому, что материал, прижатый к перегородке теряет скорость, и за счет вихревых потоков будет выноситься из зоны выреза 17 и попадать в отводящий канал 6, т.е. к ухудшению качества отделения материала, Применение предлагаемого устройства значительно повышает эффективность очистки воздуха от транспортируемого материала, что повышает эффективность устройства и улучшает условия труда.

1787908

50 !

Формула изобретения

Устройство для отделения материала от транспортирующего воздуха по авт.св, N

1154183, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности, горизонтальная перегородка в зоне зазора между участком внешней стенки отводящего патрубка от места пересечения ее с боковой стенкой нижней части корпуса до конца ее, расположенного в разделительном канале, выполнена свырезом,,дополнительная незамкнутая спиралеобразная в поперечном сечении вертикальная перегородка со стороны подводящего патрубка удлинена до боковой стенки нижней части корпуса с образованием зазора относительно стенки подводящего патрубка, обращенной в сторону отводящего патрубка, при этом

5 соотношение величины этого зазора и ширины подводящего патрубка составляет 0,4 — 0,6, соотношение длины упомянутого участка внешней стенки отводящего патрубка и величины зазо10 ра между этим участком и основной вертикальной перегородкой составляет

1-2, а соотношение величины последнего зазора и ширины циркуляционного канала составляет 10-20.
