Утюг
Иллюстрации
Реферат

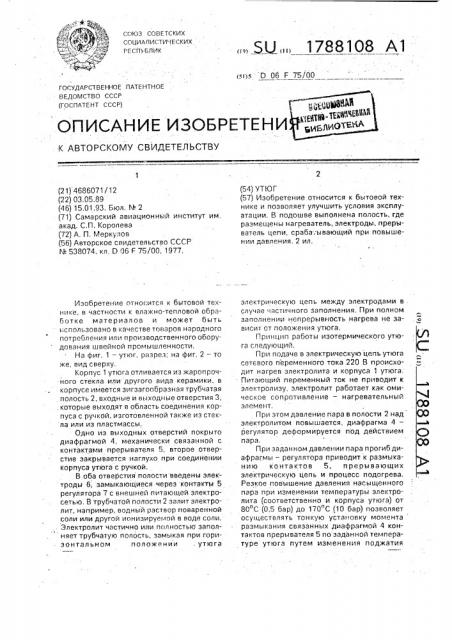

1788108 А1
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (s <) s D 06 F 75/00
ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ
ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИ
К АВТОРСКОМУ СВИДЕТЕЛЪСТВУ
6 (21) 4686071/12 (22) 03.05.89 (46) 15.01.93. Бюл. N 2 (71) Самарский авиационный институт им, акад. С.П, Королева (72) А. П. У.еркулов (56) Авторское свидетельство СССР
N 538074, кл. 0 06 F 75/00, 1977.
Изобретение относится к бытовой технике, в частности к влажно-тепловой обработке материалов и может быть использовано в качестве товаров народного потребления или производственного оборудования швейной промышленности.
На фиг. 1 — утюг, разрез; нэ фиг. 2 — то же, вид сверху.
Корпус 1 утюга отливается из жаропрочного стекла или другого вида керамики, в корпусе имеется зигзагообразная трубчатая полость 2, входные и выходные отверстия 3, . которые выходят в область соединения корпуса с ручкой, изготовленной также из стекла или из пластмассы.
Одно из выходных отверстий покрыто диафрагмой 4, механически связанной с контактами прерывателя 5, второе отверстие закрывается наглухо при соединении корпуса утюга с ручкой.
В оба отверстия полости введены электроды 6, замыкающиеся через контакты 5 регулятора 7 с внешней питающей электросетью. B трубчатой полости 2 залит электролит, например, водный раствор поваренной соли или другой ионизируемой в воде соли, . Электролит частично или пол.ностью заполняет трубчатую полость, замыкая при горизонтальном положении . утюга (54) УТЮГ (57) Изобретение относится к бытовой технике и позволяет улучшить условия эксплуатации. В подошве выполнена полость, где размещены нагреватель, электроды, прерыватель цепи, сраба.ывающий при повышении давления. 2 ил, электрическую цепь между электродами в . случае частичного заполнения. При полном заполнении непрерывность нагрева не зависит от положения утюга.
Принцип работы изотермического утюга следующий, При подаче в электрическую цепь утюга сетевого переменного тока 220 В происходит нагрев электролита и корпуса 1 утюга, Питающий переменный ток не приводит к электролизу, электролит работает как омическое сопротивление — нагревательный элемент.
При этом давление пара в полости 2 над электролитом повышается, диафрагма 4— регулятор деформируется под действием пара.
При заданном давлении пара прогиб диафрагмы — регулятора приводит к размыканию контактов 5, прерывающих электрическую цепь и процесс подогрева.
Резкое повышение давления насыщенного пара при и менении температуры электролита (соответственно и корпуса утюга) от
8С С (0,5 бар) до 170"С (10 бар) позволяет осуществлять тонкую установку момента размыкания связанных диафрагмой 4 KQHтактов прерывателя 5 по заданной температуре утюга путем изменения поджатия
1788108 пружины диафрагмы регулятором — винтом
1. Высокая теплоемкость материала (стекла)
i:îðïóñà утюга и электролита обеспечивают малые колебания температуры корпуса в циклах нагрева — отключения. 5
В период между процессом глажения утюг может быть установлен на подставку в горизонтальном или вертикальном положениях, При частичном заполнении полости электролитом можно отключать нагрев из- 10 менением положения утюга. При горизонтальном положении в утюге непрерывно поддерживается заданный температурный режим, Если утюг установлен вертикально, то электролит сливается в нижнюю часть 15 зигзагообразной полости, а в верхней части образуется газовая полость, разрывающая электрическую цепь и обеспечивающая разрыв электроцепи утюга.
Гладкая рабочая поверхность керами- 20 ческого утюга способствует хорошему скольжению его по отглажигаемой ткани и исключает появление шероховатостей в процессе длительной эксплуатации.
Эстетический вид утюга значительно 25 выигрывает по сравнению с традиционным.
Стоимость предлагаемого утюга ниже обычного за счет исключения из конструкции нагревателя, выполненного из дорогостоящего вольфрамового сплава.
Высокая надежность и дешевизна ставят керамический утюг вне конкуренции с традиционным.
Формула изобретения
Утюг, содержащий корпус, нагреватель, размещенный в герметичной полости, тоководы, отличающийся тем, что, с целью улучшения условий эксплуатации и сокращения потерь электроэнергии, герметичная полость выполнена в подошве, зигзагообразной формы, трубчатого сечения, в качестве нагревателя использован электролит, на обоих концах герметичная полость снабжена размещенными в электролите электродами, причем один из концов полости снабжен деформирующимся диафрагменным элементом и прерывателем электрической цепи питания, размыкающие контакты которого механически соединены с диафрагменным элементом.
1788108
9uz Z
Составитель А.Меркулов
Редактор С.Козлова, Техред М.Моргентал Корректор Н.Милюкова
Заказ 53 Тираж Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва, Ж-35, Раушская наб., 4!5
Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101
