Реферат



Использование: горное машинострение, а именно устройства для уменьшения пылевыделения при механическом заряжении взрывчатыми веществами. Сущность изобретения: пылеподавляющий механизм, размещаемый внутри зарядного трубопровода, выполнен в виде чередующихся кольцевых магнитов и ферромагнитных колец. 2 ил.

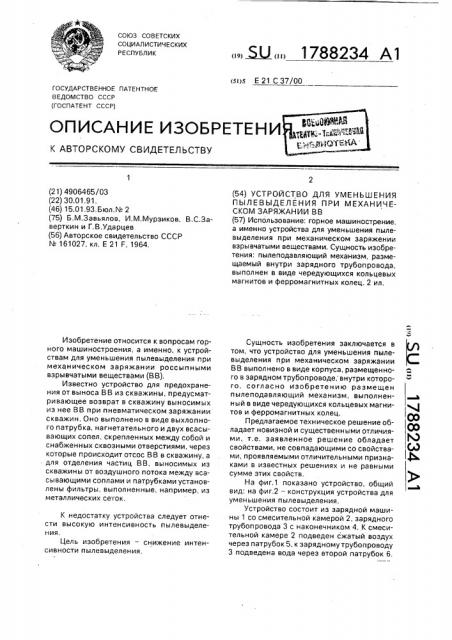

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)л Е 21 С 37/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4906465/03 (22) 30.01,91, (46) 15.01.93,Бюл.N 2 (75) Б.M.ÇàBüÿëîB, И.M.Ìóðçèêîâ, В.С.Заверткин и Г.В,Ударцев (56) Авторское свидетельство СССР

N 161027, кл. Е 21 F, 1964.

Изобретение относится к вопросам горного машиностроения, а именно, к устройствам для уменьшения пылевыделения при механическом заряжании россыпными взрывчатыми веществами (ВВ).

Известно устройство для предохранения от выноса ВВ из скважины, предусматривающее возврат в скважину выносимых из нее ВВ при пневматическом заряжании скважин, Оно выполнено в виде выхлопного патрубка, нагнетательного и двух всасывающих сопел, скрепленных между собой и снабженных сквозными отверстиями, через которые происходит отсос ВВ в скважину, а для отделения частиц ВВ, выносимых из скважины от воздушного потока между всасывающими соплами и патрубками установлены фильтры, выполненные, например, из металлических сеток.

К недостатку устройства следует отнести высокую интенсивность пылевыделения, Цель изобретения — снижение интенсивности пылевыделения.

„„ЯЦ„„1788234 А1 (54) У С Т P 0 Й С Т В 0 ДЛ Я У М Е Н Ь Ш Е Н И Я

ПЫЛЕВЫДЕЛЕНИЯ ПРИ МЕХАНИЧЕСКОМ ЗАРЯЖАНИИ ВВ (57) Использование: горное машинострение, а именно устройства для уменьшения пылевыделения при механическом заряжении взрывчатыми веществами. Сущность изобретения; пылеподавляющий механизм, размещаемый внутри зарядного трубопровода, выполнен в виде чередующихся кольцевых магнитов и ферромагнитных колец. 2 ил.

Сущность изобретения заключается в том, что устройство для уменьшения пылевыделения при механическом заряжании

ВВ выполнено в виде корпуса, размещенного в зарядном трубопроводе, внутри которого, согласно изобретению размещен пылеподавляющий механизм, выполненный в виде чередующихся кольцевых магнитов и ферромагнитных колец.

Предлагаемое техническое решение обладает новизной и существенными отличиями, т.е. заявленное решение обладает свойствами, не совпадающими со свойствами, проявляемыми отличительными признаками в известных решениях и не равными сумме этих свойств.

На фиг.1 показано устройство, общий вид: на фиг.2 — конструкция устройства для уменьшения пылевыделения, Устройство состоит из зарядной машины 1 со смесительной камерой 2, зарядного трубопровода 3 с наконечником 4, К смесительной камере 2 подведен сжатый воздух через патрубок 5, к зарядному трубопроводу

3 подведена вода через второй патрубок 6.

1788234

Устройство для уменьшения пылевыделейия 7, размещенное в зарядном трубопроводе 3 выполнено в виде корпуса 8, внутри которого размещены кольцевые магниты 9 и 10, чередующиеся с ферромагнитными кольцами 11 и 12, Устройство работает следующим образом, Взрывчатое вещество (BB) из зарядной машины 1 поступает в смесительную камеру

2, куда по патрубку 5 бдйовременно поступает сжатый воздух. ВВ, подхваченное потоком сжатого воздуха. транспортируется по зарядному трубопроводу 3 и наконечнику 4 и через него в скважину. На выходе из смесительной камеры 2 в зарядный трубопровод 3 по второму патрубку 6 поступает вода для увлажнения воздушного потока

ВВ, В местах соединения секций зарядного трубопровода 2 размещены устройства для уменьшения пылевыделения 7, выполненные в виде корпуса 8, внутри которого размещены кольцевые магниты 9 и 10, чередующиеся с ферромагнитными кольцами 11 и 12. При прохождении увлажненный поток BB через устройство 7 многократно подвергается воздействию магнитного поля, создаваемого кольцевыми магнитами 9

5 и 10 и усиленного многократно ферромагнитными кольцами 11 и 12, что повышает степень коагуляции тонко измельченных

ВВ, способствует уменьшению интенсивности пылевыделения.

10 Применение предложенного устройства улучшает санитарно-гигиенические условия на рабочих местах, а также способствует улучшению формирования заряда BB в скважине.

15 Формула изобретения

Устройство для уменьшения пылевыделения при механическом заряжании В В, содержащее корпус и пылеподавляющий механизм, установленный в корпусе, о т л и20 ч а ю щ е е с я тем, что, с целью снижения интенсивности пылевыделения, пылеподавляющий механизм выполнен в виде чередующихся кольцевых магнитов и ферромагнитных колец.

1788234

4иР «2

40

50

Составитель В. Заверткин

Техред М.Моргентал Корректор С. Пекарь

Редактор Н. Пигина

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 60 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
