Устройство для осланцевания горных выработок

Устройство для осланцевания горных выработок

Иллюстрации

Показать все

Реферат



Использование: при осланцевании горных выработок инертной пылью. Сущность изобретения: устройство содержит резервуар для инертной пыли с герметично закрытым люком, сеткой и предохранительным клапаном. Внутри резервуара на полозьях размещен перфорированный патрубок для подвода сжатого воздуха, эжектор с соплом и дополнительный патрубок. Дополнительный патрубок размещен над всасывающим патрубком эжектора с возможностью регулирования величины зазора между ними и всасывающим патрубком эжектора. В нижней части резервуара размещены эластичные подушки с калиброванными отверстиями для выпуска сжатого воздуха. 5 ил.

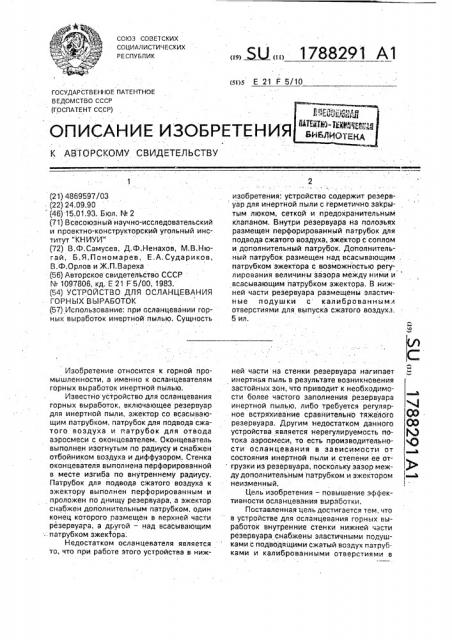

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з Е 21 F 5/10

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ CCCP) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4869597/03 (22) 24.09.90 (46) 15.01.93. Бюл, № 2 (71) Всесоюзный научно-исследовательский и проектно-конструкторский угольный институт "КН ИУИ" (72) В.Ф.Самусев, Д.Ф.Ненахов, M.Â;Íþгай, Б.Я.Пономарев, Е.А.Судариков, В,Ф.Орлов и Ж.П.Вареха (56) Авторское свидетельство СССР

¹ 1097806, кд. Е 21 F 5/00, 1983. (54) УСТРОЙСТВО ДЛЯ ОСЛАНЦЕВАНИЯ

ГОРНЫХ ВЫРАБОТОК (57) Использование: при осланцевании горных выработок инертной пылью. Сущность

Изобретение относится к горной промышленности, а именно к осланцевателям горных выработок инертной пылью.

Известно устройство для осланцевания горных выработок, включающее резервуар для инертной пыли, эжектор со всасывающим патрубком, патрубок для подвода сжатого воздуха и патрубок для отвода аэросмеси с оконцевателем. Оконцеватель выполнен изогнутым по радиусу и снабжен отбойником воздуха и диффузором. Стенка оконцевателя выполнена перфорированной в месте изгиба по внутреннему радиусу, Патрубок для подвода сжатого воздуха к эжектору выполнен перфорированным и проложен по днищу резервуара, а эжектор снабжен дополнительным патрубком, один конец которого размещен в верхней части резервуара, а другой — над всасывающим

-; патрубком эжекФора;

Недостатком осланцевателя является то, что при работе этого устройства в ниж5Ы« 1788291 А1 изобретения; устройство содержит резервуар для инертной пыли с герметично закрытым люком, сеткой и предохранительным клапаном. Внутри резервуара на полозьях размещен перфорированный патрубок для подвода сжатого воздуха, эжектор с соплом и дополнительный патрубок, Дополнительный патрубок размещен над всасывающим патрубком эжектора с возможностью регулирования величины зазора между ними и всасывающим патрубком эжектора. В нижней части резервуара размещены эластичные подушки с калиброванными отверстиями для выпуска сжатого воздуха.

5 ил, ней части на стенки резервуара нагипает инертная пыль в результате возникновения застойных зон, что приводит к необходимости более частого заполнения резервуара инертной пылью, либо требуется регулярное встряхивание сравйительно тяжелого резервуара. Другим недостатком данного устройства является нерегулируемость потока аэросмеси, то есть производительности осланцевания в зависимости от состояния инертной пыли и степени ее отгрузки из резервуара, поскольку зазор между дополнительным патрубком и эжектором неизменный.

Цель изобретения — повышение эффективности осланцевания выработки.

Поставленная цель достигается тем, что в устройстве для осланцевания горных выработок внутренние стенки нижней асти резервуара снабжены эластичными подушками с подводящими сжатый воздух патрубками и калиброванными отверстиями в

1788291 нижней части подушек, при этом дополнительный патрубок, размещенный над эжектором, выполнен.. с возможностью регулирования зазора между ним и всасыва1ощим патрубком.

Заявляемое устройство для осланцевания горных выработок отличается от известного тем, что QHQ снабжено эластичными перфорированными подушками, размещенными внутри резервуара, а дополнительный патрубок выполнен подвижным относительно резервуара с возможностью регулирования зазора между ним и всасывающим патрубком эжектора.

Выполнение дополнительного патрубка подвижным с регулированием зазора между ним и эжектором обеспечивает поступление аэросмеси достаточной концентрации при различном состоянии инертной пыли (например, по влажности) и при разлйчном состоя.— нии заполнения резервуара инертной пылью, Применейие эластичных йодушек с калиб"рованйыми отверстиями позволяет ликвидировать застойные зоны в ..нижней части резервуара, что повышает надежность осланцевателя в работе, исключая необходимость встряхивать осланцеватель или увеличивать частоту его зайолнения.инертной пылью.

На фиг. 1 показан осланцеватель, про дольное сечение; на фиг, 2 — то же, вид по стрелке А на фиг, 1; на фиг. 3 — поперечное сечение Б-Б, отражающее форму эластичных подушек в период частичного истечение инертной йыли из зоны резервуара; на фиг, 4 — поперечное сечение  — B, отражающее форму эластичных подушек в период полного заполнения этой эоны резервуара инертной пылью; на фиг."5 — осланцеватель в объемном йзображении, Устройство для осланцевания горных выработок состоит из резервуара 1 для инертной пыли, герметично закрытого люком с сеткой 2, снабженного предохранительным клапаном 3 с установленного на полозьях, размещенного внутри резервуара перфорированного патрубка 4 для подвода сжатого воздуха к эжектору 5 с соплом 6, втулки 7 (закреплена на резервуаре 1), до полнительного патрубка 8, один конец которого размещен над всасывающим патрубком эжектора и обеспечен возможностью подъема на величину требуемого зазора до эжектора, а другой конец патрубка размещен во втулке 7 на верхней части ре- зервуара и снабжен отверстием для поступления сжатого воздуха из резервуара, шланга. 9, подводящего сжатый воздух, и шланга 10, который соединен с патрубком отвода аэросмеси, оконцевателя 11 с перфорированной стенкой и отбойником 12 воздуха и диффузором 13, эластичных. подушек 14 и 15, размещенных на внутренней поверхности резервуара внизу, и закрепленных на стенке резервуара, например, на крючках 16 и соединенных. соединительной частью 17, пропущенной под воздухоподводящим патрубком 4, Подушки снабжены патрубками 18 для подвода сжатого воздуха и калиброванными отверстиями 19 в ниж10 ней части. Суммарная площадь сечения калиброванных отверстий меньше проходного сечения патрубка 18, что обеспечивает постоянный подпор в подушках.

Втулка 7 для закрепления дойолнительного

15 патрубка 8 на корпусе резервуара снабжена резьбой или фиксатором положения патрубка на требуемой высоте.

Устройство для осланцевания горных выработок работает следующим образом, подается по проложенному на днище резервуара 1 перфорированному патрубку 4 в эжектор 5, во всасывающем патрубке которого создается разрежение и инертная пыль

25 поступает в отводящий шланг 10 к оконцевателю 11, где происходит отделение пыли от воздуха с выбросом пыли через диффузор

13 на стенку выработки, а выброс воэдуха— через отверстия отбойника 12 в сторону.

Сжатый воздух, поступающий в резервуар с инертной пылью через отверстия перфорированного патрубка 4, создает в нем кипящий слой. Эластичные подушки 14 и 15 за счет истечение воздуха сквозь калибро35 ванные отверстия отжимают инертную пыль из застойных зон к центру резервуара. Предохранительный клапан 3 обеспечивает регулирование давления внутри резервуара и способствует принудительной регулируе40 мой подаче пыли во всасывающий патрубок эжектора 5, а дополнительный патрубок 8 способствует аэрации и дозированию при подаче пыли, причем путем регулировки зазора до эжектора регулируется темп истечения пыли и подстройка по свойствам пыли (например, по влажности) и степени заполнения резервуара пылью. Наличие патрубка

8 исключает также нахождение резервуара

1 под избыточным давлением, поскольку он соединяет верхйюю часть резервуара с зо50 ной разрежения на эжекторе.

Резервуар 1 заполняется инертной пылью через люк с сеткой 2, предотвращающей попадание посторонних предметов и крупных фракцйй. Люк закрывается герметично, например, защелкой в виде карабина или "барашка".

Формула изобретения

Устройство для осланцевания горных выработок, включающее резервуар для

20 . Сжатый воздух шлангом 9 (по стрелке) 1788291 инертной пыли, эжектор с всасывающим патрубком и дополнительным патрубком, один конец которого размещен в верхней части резервуара, а другой — над всасывающим патрубком, патрубок для подвода сжатого воздуха к эжектору, выполненный перфорированным и проложенный по днищу резервуара, и патрубок для отвода аэросмеси с оконцевателем, выполненным изогнутым и перфорированным по внутреннему радиусу в месте изгиба, имеющим отбойник воздуха и диффузор, о т л и ч а ю щ ее с я тем, что, с целью повышения эффективности осланцевания, оно снабжено размещенными в нижней части резервуара, 5 эластичными подушками, имеющими патрубки для подвода сжатого воздуха и калиброванные отверстия для выпуска воздуха, при этом дополнительный патрубок эжектора установлен с возможностью регулирования ве10 личины зазора между ним и всасывающим патрубком эжектора, 1788291

g- цвнумута

Составитель В,Самусев

Техред M,Ìoðãéíòàë Корректор СЛисина

Редактор. А;Соколова

Производственно-издательский комбинат "Патент", r. Ужгород. ул.Гагарина, 101

Заказ 62 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР .113035, Москва, Ж-35, Раушская наб., 4/5
