Реферат



Использование: в машиностроении, в частности в механизмах точной регулировки положения в пространстве деталей машин. Сущность изобретения: шаровая головка пальца установлена в сферическом гнезде одной соединяемой детали. На другом конце пальца по резьбе установлена дополнительная шаровая головка. Дополнительная головка установлена в сферическом гнезде другой соединяемой детали. На шаровой головке пальца предусмотрен выступ под ключ, посредством которого производится регулировка взаимного положения деталей. 1 ил. . ,

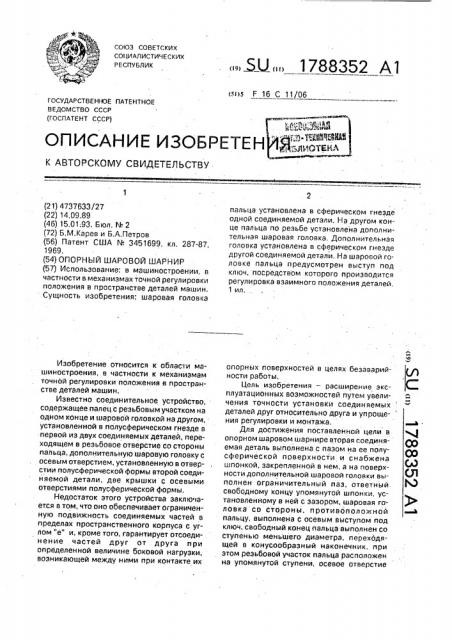

СОЮЗ СОВЕТСКИХ

COl.(ÈÀËÈÑÒÈ×ÅÑÊÈÕ

РЕСПУБЛИК

s F 16 С 11/06

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕН

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4737633/27 (22) 14.09.89 (46) 15,01;93. Бюл. ¹ 2 (72) Б,М.Карев и Б.А.Петров (56) Патент США ¹ 3451699, кл. 287-87, 1969. (54) ОПОРНЫЙ ШАРОВОЙ LUAPНИР (57) Использование: в машиностроении, в частности в механизмах точной регулировки положения в пространстве деталей машин.

Сущность изобретения: шаровая головка

Изобретение относится к области машиностроения, в частности к механизмам точной регулировки положения в пространстве деталей машин.

Известно соединительное устройство, содержащее палец с резьбовым участком на одном конце и шаровой головкой на другом, установленной в полусферическом гнезде в первой из двух соединяемых деталей, переходящем в резьбовое отверстие со стороны пальца, дополнительную шаровую головку с осевым отверстием, установленную в отверстии полусферической формы второй соедийяемой детали, две крышки с осевыми отверстиями полусферической формы.

Недостаток этого устройства заключается в том, что оно обеспечивает ограниченную подвижность соединяемых частей в пределах пространственного корпуса с углом "е" и, кроме того, гарантирует отсоединение частей друг от друга при определенной величине боковой нагрузки, возникающей между ними при контакте их, ЫЛ„, 1788352 А1 пальца установлена в сферическом гнезде одной соединяемой детали. На другом конце пальца по резьбе установлена дополнительная шаровая головка, Дополнительная головка установлена в сферическом гнезде другой соединяемой детали. На шаровой головке пальца предусмотрен выступ под ключ, посредством которого производится регулировка взаимного положения деталей, 1 ил. опорных поверхностей в целях безаварийности работы.

Цель изобретения — расширение эксплуатационных возможностей путем увеличения точности установки соединяемых деталей друг относительно друга и упроще- ния регулировки и монтажа, Для достижения поставленной цели в опорном шаровом шарнире вторая соединяемая деталь выполнена с пазом на ее полусферической поверхности и снабжена шпонкой, закрепленной в нем, а на поверхности дополнительной шаровой головки выполнен ограничительный паз, ответный. свободному концу упомянутой шпанки, установленному в ней с зазором, шаровая головка со стороны, противоположной пальцу, выполнена с осевым выступом под ключ, свободный конец пальца выполнен со ступенью меньшего диаметра, переходящей в конусообразный наконечник. при этом резьбовой участок пальца расположен на упомянутой ступени, осевое отверстие

1788352

5.

20

35

50 дополнительной шаровой головки также вы, полнено с резьбовой ступенью меньшего диаметра; при этом палец установлен в осевом отверстии дополнительной шаровой головки, а во второй детали выполнена полость под наконечник, крышка первой детали расположена со стороны осевого выступа головки, а сквозное отверстие полусферической формы первой детали выполнено со стороны крышки второй детали с переходом в коническое гнездо, при этом большие основания конусов гнезд упомянутой крышки и первой детали взаимопротивоположны, На чертеже изображен общий вид опорного шарового шарнира.

Опорный шаровой шарнир содержит палец 1 с резьбовым участком 2 на одном конце и шаровой головкой 3 на другом. Шаровая головка 3 установлена в сквозном осевом отверстии 4 полусферической формы первой из.двух соединяемых деталей 5.

Дополнительная шаровая головка 6 с осевым отверстием установлена в отверстии 7 полусферической формы, выполненном во 25 второй соединяемой детали 8. На шаровой головке 3 установлена крышка 9 и скреплена с деталью 5. Крышка 9 имеет осевое отверстие 10 полусферической формы, переходящее в коническое 11, На дополнительной шаровой головке 6 установлена другая крышка 12, которая закреплена на детали.8 и имеет осевое отверстие 13 полусферической формы, переходящее в коническое 14. Крышка 12 установлена со стороны детали 5. Полусферическая поверхность 7 детали 8 имеет паз 15, в который вставлена шпанка 16. Шаровая поверхность дополнительной шаровой головки 6 имеет ограничительный паз 17, ответный пазу 15.

Свободный конец шпонки 16 установлен в пазу 15 с зазором. Шаровая головка 3 имеет осевой выступ 18 под ключ, а резьбовой участок 2 выполнен на ступени меньшего диаметра пальца 1, переходящей в конусообразный наконечник 19. Осевое отверстие дополнительной шаровой головки 6 выполнено с резьбовой ступенью меньшего диаметра, соответствующей резьбовому участку 2 пальца 1. В детали 8 выполнена полость 20 под наконечник 19. Полусферическое отверстие 4 детали 5 переходит в коническое 21, причем большие основания конусов 21 и 14 обращены друг к другу.

Таких опор по периметру соединяемых деталей может быть несколько.

Опорный шаровой шарнир собирается следующим образом: в отверстие гнезда детали 8 запрессовывается шпонка 16, вставляется дополнительная шаровая головка 6 и прижимается крышкой 12 при помощи винтов. Деталь 5 подвигается на деталь 8, в гнездо 4 детали 5 вставляется палец 1, который при помощи конического наконечника

19 обеспечивает необходимый разворот дополнительной шаровой головки 6, При достижении соосности резьбы 2 пальца 1 с резьбой дополнительной шаровой головки, палец ввинчивается до упора. После чего одевается крышка 9, прижимающая шаровую головку 3 к гнезду 4 детали 5 при помощи винтов, Опора готова к работе.

Демонтаж ведется в обратном порядке, Опора позволяет жестко фиксировать объекты, компенсируя неточности изготовления их гнезд.

Формула изобретения

Опорный шаровой шарнир, содержащий палец с резьбовым участком на одном конце и шаровой головкой на другом, установленный в сквозном осевом отверстии полусферической формы первой из двух соединяемых деталей, дополнительную шаровую головку с осевым отверстием, установленную в отверстии полусферической формы второй детали, две крышки с осевыми отверстиями полусферической формы, переходящими в конические гнезда с меньшим основанием конусов гнезд со стороны упомянутых осевых отверстий, первая из крышек установлена на шаровой головке и скреплена с первойдеталью, вторая крыLUêý установлена на дополнительной шаровой головке со стороны первой детали и скреп; лена с второй деталью, о т л и ч а ю щ и й— с я тем, что, с целью расширения эксплуатационных возможностей путем увеличения .точности установки соединяемых деталей друг относительно друга и упрощения регулировки и монтажа, вторая деталь выполнена с пазом на ее полусферической поверхности и снабжена шпонкой, закрепленной в нем, а на поверхности дополнительной шаровой головки выполнен ограничительный паз, ответный свободному концу упомянутой шпонки, установленному в нем с зазором, шаровая головка со стороны, противоположной пальцу, выполнена с осевым выступом под ключ, свободный конец пальца выполнен со ступенью меньшего диаметра, переходящей в конусообразный наконечник, при этом резьбовой участок пальца расположен на упомянутой ступени, осевое отверстие дополнительной шаровой головки также выполнено с резьбовой ступенью меньшего диаметра, при этом палец установлен в осевом отверстии дополнительной шаровой го1788352

Составитель Б.Петров

Техред M. Моргентал

Редактор

Корректор О.Юрковецкая

Заказ 66 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г,. Ужгород, ул.Гагарина, 101 ловки, а во второй детали выполнена полость под наконечник, крышка первой детали расположена со стороны осевого выступа головки. а сквозное отверстие полусферической формы первой детали выполнено со стороны крышки второй детали с переходом в коническое гнездо, при этом большие основания конусов гнезд упомяну той крышки и первой детали взэимопроти5 воположны.
