Патент ссср 178875
Иллюстрации
Реферат

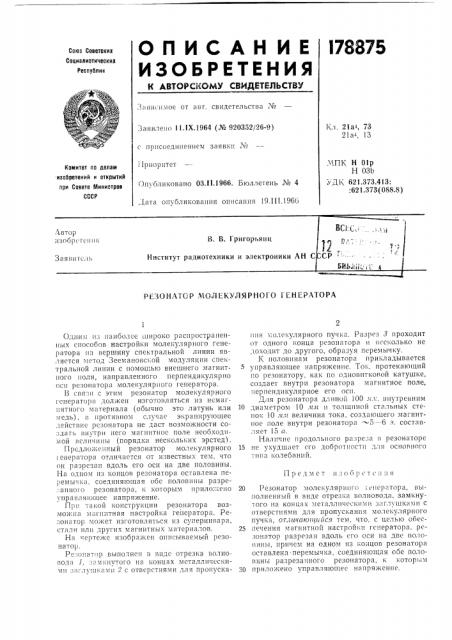

ОГ1ИСАНИЕ
ИЗОБРЕТЕНИЯ
Союз Советскик
Соцналистическив
Республик
З11вигимoе от аьт. свидетельства ¹
Заявлено 11. IX.1964 (ЛЬ 920362/26-9) Кл. 21а1, 73
21»1, 13 с присоединением заявки ¹
МПК Н 01р
Н 03b
УДК 621.373.413:
:621 373(088.8) 1р паритет
Комитет по делам изобретений н открытий при Совете Министров
СССР
Опубликовано 03.11.1966, Бюллетень ¹ 4
Дата опубликова1шя описания 19.III.1966
Автор
ifзОбрс l oи и я
8. В. Григ
Институт радиотехники и э
Заявитель
РЕЗОНАТОР МОЛЕКУЛЯРНОГО ГЕНЕРАТОРА ния молекулярного пучка. Разрез 8 проходит от одного конца резонатора и 1 ссколько не доходит до другого, образуя перемычку.
К половинам резонатора прикладывается управляющее напряжение. Ток, протекающий
110 резонатору. Кяк по Одновитковой катушке, создает внутри резонатора магнитное поле, перпендикулярное его осп.
Для резонатора длиной 100 11п;, внутренним
10 диаметром 10 1111 и толщиной стальных стеIIoI 10 л1п1 величина тока, создающего магнитное поле внутри резонатора 5 — -6 э, составляет 15 а.
Наличие продольного разреза в резонаторе
15 не ухудшает и о добротности для основного типа колебаний.
20 Резонатор молекулярного генератора, выполненный в виде отрезка волновода, замкну-ого на концах металлическими заглушками с отверстиями для пропускания молекулярного пучка, от;ичаюций ся тем, что. с целью обес25 печения магнитной настройки генератора, ре.юнатор разрезан вдоль его оси на две половины, причем ня одном из концов резонатора оставлена перемычка, соединяющая обе половины разрезанного резонатора, к которым
";0 приложено управляюгиее нйп )яжение.
О;.1ним 1гз наиболее широко распространенных способов настройки молекулярного генератора пя вершину спектральной линии является метод Зеемановской модуляции спектральной линии с помощью внешнего магнитного поля, направленного перпендикулярно оси резонатора молекулярного генератора.
В связи с этим резонатор молекулярного генератора дол)кен изготовляться из нсмагнитного материала (обычно это латунь или медь), и противном случае экранирующее действие резонатора не даст возможности co,äàò . внутри него магнитное поле необходимой величины (порядка нескольких эрстед) .
Предложенный резонатор молекулярного
1еиераторя отличается от известных тем, что он разрезан вдоль его оси на две половины.
На одном из концов резонатора оставлена перемычк», соединяющая обе половины разре::aIIIIo! резонатора, к которым прилогксно управляющее напряжение.
При такой конструкции резонатора воз>1»гнитная нястройкa ге11ерятора. Ре",oHaTop мо)кет изготовляться из суперинвара, стали или других магHHTIIbix материа IoB.
Ня .ертежс изображен описываемый резонятор
Ре:,îíàт )p выполнен в виде отрезка волноводя J, «a м кнутого па концах мстя11л ичсскими «»глу:пкями 2 с отверстиями для пропускаПредмет из1)б)р1тсн:1я
178875
