Устройство для сжигания анодных газов, преимущественно алюминиевого электролизера

Иллюстрации

Показать все

Реферат



Сущность: устройство содержит камеру сгорания с патрубками для подвода анодных и реакционных газов, установленными под углом к поверхности камеры. Причем патрубок для подачи анодных газов установлен под углом 5 - 30° к плоскости поперечного сечения камеры сгорания, а угол, образованный осью патрубка для подвода реакционных газов и касательной к поверхности камеры, составляет 20 - 45°. Изобретение повышает эффективность сжигания анодных газов и улавливания твердых продуктов сгорания. 2 ил.

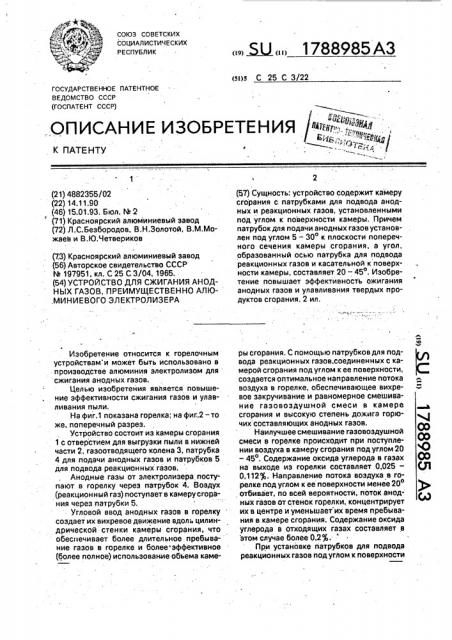

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (st)s С 25 С 3/22

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) .ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Ф х нн к

1 (21) 4882355/02 (22) 14.11.90 (46) 15.01.93. Бюл. hL 2 (71) Красноярский алюминиевый завод (72) Л.С.Безбородов, В,Н.Золотой, В.М.Можаев и В.Ю.Четвериков (73) Красноярский алюминиевый завод (56) Авторское свидетельство СССР

ЬЬ 197951, кл. С 25 СЗ/04, 1965. (54) УСТРОЙСТВО ДЛЯ СЖИГАНИЯ АНОДНЫХ ГАЗОВ, ПРЕИМУЩЕСТВЕННО АЛЮ,МИНИЕВОГО ЭЛЕКТРОЛИЗЕРА

Изобретение относится к горелочным устройствам и может быть использовано в производстве алюминия электролизом для сжигания анодных газов.

Целью изобретения является повышение эффективности сжигания газов и улавливания пыли, На фиг.1 показана горелка; на фиг..2-то же. поперечный разрез.

Устройство состоит из камеры сгорания

1 с отверстием для выгрузки пыли в нижней части 2, газоотводящего колена 3, патрубка

4 для подачи анодных газов и патрубков 5 для подвода реакционных газов.

Анодные газы от электролизера поступают в горелку через патрубок 4. Воздух (реакционный газ) поступает в камерусгорания через патрубки 5.

Угловой ввод анодных газов в горелку создает их вихревое движение вдоль цилиндрической стенки камеры сгорания, что обеспечивает более длительное пребывание газов в горелке и более эффективное (более полное) использование объема каме» . Ж „„1788985 А3

2 (57) Сущность: устройство содержит камеру сгорания с патрубками для подвода анодных и реакционных газов, установленными под углом к поверхности камеры. Причем патрубок для подачи анодных газов установлен под углом 5 — 30 к плоскости поперечного сечения камеры сгорания, а угол, образованный осью патрубка для подвода реакционных газов и касательной к поверхности камеры, составляет 20 — 450. Изобретение повышает эффективность ожигания анодных газов и улавливания твердых продуктов сгорания. 2 ил. ры сгорания. С помощью патрубков для подвода реакционных газов, соединенных с камерой сгорания под углом к ее поверхности, создается оптимальное направление потока воздуха в горелке, обеспечивающее вихре- Б вое закручивание и равномерное смешивание газовоздушной смеси в камере сгорания и высокую степень дожига горючих составляющих анодных газов.

Наилучшее смешивание гаэовоздушной смеси в горелке происходит при поступлении воздуха в камеру сгорания под углом 20 0 — 450. Содержание оксида углерода в газах CO на выходе из горелки составляет 0,025 — Ql

0,1127ь. Направление потока воздуха в горенке под углом к ее поверхности менее 20о ) е отбивает, по всей вероятности, поток анодных газов от стенок горелки, концентрирует их в центре и уменьшает их время пребывания в камере сгорания. Содержание оксида углерода в отходящих газах составляет в этом случае более 0,2, При установке патрубков для подвода реакционных газов под углом к поверхности

1788985 горелки более 45 поток воздуха направлен практически в центр камеры сгорания, что не обеспечивает достаточного смешивания воздуха и анодных газов. Содержание оксида углерода в отходящих газах вновь возрастает до 0,2% и более.

Угол ввода патрубка для подачи анодных газов в горелку выбран, исходя иэ минимального содержания пыли в газах на выходе из горелки и максимальной степени дожига газов.

При горизонтальном вводе патрубка в горелку (угол наклона менее 5 ) поток газов, входящий в горелку, захватывает осевшую на дно горелки пыль и уносит ее в общую систему газоотсоса. Содержание пыли в отходящих газах составляет 0,8 — 1,2 г/нм, э т.е. практически 100%-ный пылеунос. С увеличением угла наклона патрубка к корпусу горелки от 55 до 30 содержание пыли в газах на выходе.из горелки снижается от 1,0 до 0,25 — 0,3 г/нм . Однако, с увеличением угла наклона ввода патрубка в горелку свыше 30 уменьшается время пребывания анодных газов в камере сгорания и, как следствие, снижается степень дожига горючих составляющих анодных газов.

В таблице приведены параметры работы горелок известных и предлагаемой конструкций (содержание оксида углерода и пыли в газах на выходе из горелки).

Формула изобретения

10 Устройство для сжигания анодных газов, преимущественно алюминиевого электролизера, содержащее камеру сгорания и патрубки подвода анодных и реакционных газов, соединенные с камерой сгорания под

15 углом к ее поверхности, о т л и ч а ю щ е ес я тем, что, с целью повышения эффективности сжигания газов и улавливания пыли, патрубок подачи анодных газов установлен под углом 5 — 30 к плоскости поперечного

20 сечения камеры сгорания, а угол, образованный осью патрубка для подвода реакционных газов и касательной к поверхности камеры, составляет 20 — 45 .

1788985
