Способ генерации шумовых колебаний

Способ генерации шумовых колебаний

Иллюстрации

Показать все

Реферат

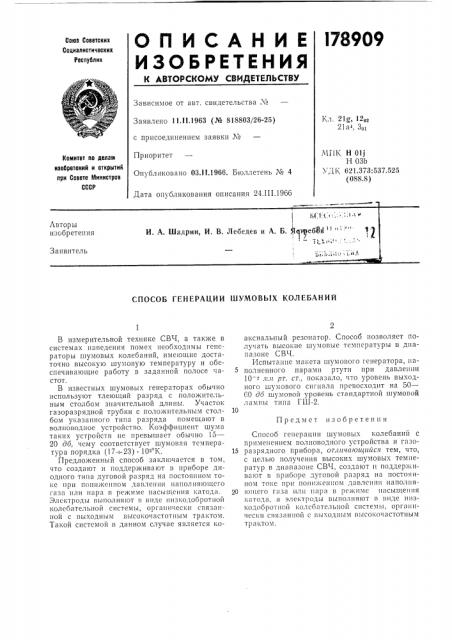

l78909

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 21g, 12ю.

21а4, 3„

Заявлено 11.11.1963 (№ 818803/26-25) с присоединением заявки ¹

Приоритет

МПК Н 01j

Н 03b

УД K 621.373:537.525 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 03.11.1966. Бюллетень № 4

Дата опубликования описания 24.111.19бб

СПОСОБ ГЕНЕРАЦИИ ШУМОВЫХ КОЛЕБАНИЙ аксиальпый резонатор. Способ позволяет получать высокие шумовые температуры в диапазоне СВЧ.

Испытание макета шумового генератора, на5 полненного парами ртути при давлении

10 - я«я рт, ст., показало, что уровень выходного шумового сигнала превосходит на 50—

60 дб шумовой уровень стандартной шумовой лампы типа ГШ-2.

Способ генерации шумовых колебаний с применением волноводного устройства и газо15 разрядного прибора, от.гачающаися тем, что, с целью получения высоких шумовых температур в диапазоне СВЧ, создают и поддерживают в приборе дуговои разряд на постоянном токе при пониженном давлении наполня20 ющего газа или нара в режиме насыщения катода, а электроды выполняют в виде низкодобротной колебательной системы, органически связанной с выходным высокочастотным трактом.

В измерительной технике СВЧ, а также в системах наведения помех необходимы генераторы шумовых колебаний, имеющие достаточно высокую шумовую температуру и обеспечивающие работу в заданной полосе частот.

В известных шумовых генераторах обычно используют тлеющий разряд с положительным столбом значительной длины. Участок газоразрядной трубки с положительным столбом указанного типа разряда помещают в волноводное устройство. Коэффициент шума таких устройств не превышает обычно 15—

20 дб, чему соответствует шумовая температура порядка (17 —:23) ° 10> 1 .

Предложенный способ заключается в том, что создают и поддерживают в приборе диодного типа дуговой разряд на постоянном токе при пониженном давлении наполняющего газа или пара в режиме насыщения катода.

Электроды выполняют в виде низкодобротной колебательной системы, органически связанной с выходным высокочастотным трактом.

Такой системой в данном случае является «оПредмет изобретения
