Шпиндель хлопкоуборочного аппарата

Шпиндель хлопкоуборочного аппарата

Иллюстрации

Показать все

Реферат



Использование: вертикально-шпиндельные хлопкоуборочные машины. Сущность изобретения: на корпусе шпинделя установлены вертикальные пластины 2. Между передней и задней гранями смежных пластин 2 имеется полость с щелевидным отверстием,2 ил.

СО!ОЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) А

ОПИСАНИЕ ИЗОБРЕТЕНИЯ :""; .. ..

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ (21) 4756227/15 (22) 09.11.89 (46) 23.01.93. Бюл. М 3 (75) М. Нургалимов (56) Авторское свидетельство СССР

N 1604224. кл. А 01 D 46/16, 1987.

».Ы1 1789112 А1 (54) ШПИНДЕЛЬ ХЛОПКОУБОРОЧНОГО

АППАРАТА (57) Использование: вертикально-шпиндельные хлопкоуборочные машины, Сущность изобретения: на корпусе. шпинделя установлены вертикальные пластины 2.

Между передней и задней гранями смежных пластин 2 имеется полость с щелевидным отверстием, 2 ил.

1789112

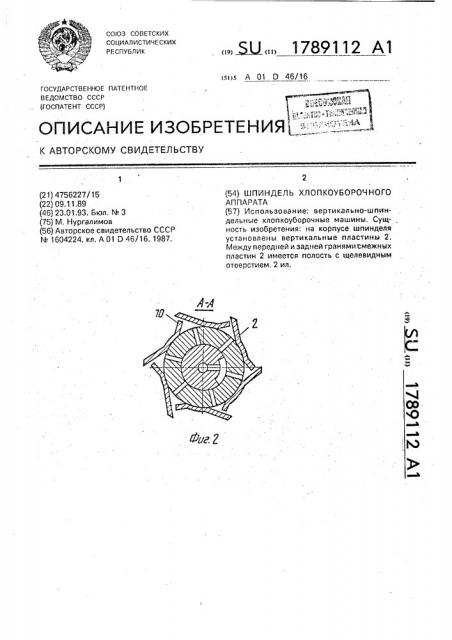

На фиг.1 изображен предлагаемый шпиндель; на фиг.2 — сечение А-А на фиг.1, Шпиндель хлопкоуборочного аппарата состоит из полого корпуса 1 с установленными на нем вогнутыми пластинами 2 с рядками зубьев 3, Пластины по концам ограничены шайбами 4. В верхней части шпинделя установлена приводная шестерня 5. Шпиндель установлен в верхней 6 и нижней 7 опорах. В верхней опоре имеются воздушные каналы 8, с которыми поочередно соединяются отверстия 9 в верхней части полого корпуса и направленные в пространство под щелевидной полостью 10. При работе шпиндель зубьями 3 захватывает хлопок. При съеме хлопка со шпинделей в

20 зоне съема через воздушные каналы 8 и отверстия 9 нагнетается воздух в щелевидную полость 10. Воздушный поток снимет хлопок с зубьев 3.

Формула изобретения

Шпиндель хлопкоуборочного аппарата, содержащий полый корпус с зубьями и со сквозными радиальными отверстиями в 30 подзубовом пространстве, имеющий воздухоподающеа отверстие в верхней опоре, о тл и ч а ю шийся тем, что, с целью

Изобретение относится к сельскохозяйственному машиностроению, в частности к рабочим органам хлопкоуборочных машин.

Известен шпиндель хлопкоуборочного аппарата, содержащий полый корпус с зубьями и со сквозными радиальными отверстиями в подзубовом пространстве, имеющий воздухопадающее отверстие в верхней опоре.

Недостатком описанного шпинделя является неравномерная скорость истечения воздуха по длине шпинделя из-за наличия перемычек между отверстиями в подзубовом пространстве.

Целью изобретения является улучшение условий съема хлопка за счет равномерной скорости истечения воздуха по длине шпинделя.

Указанная цель достигается тем, что в шпинделе хлопкоуборочного аппарата на корпусе установлены вертикальные вогнутые пластины. причем между передней и задней гранями смежных пластин имеется щелевидная полость, а зубья расположены на упомянутых пластинах, улучшения условий съема хлопка за счет равномерной скорости истечения воздуха по длине шпинделя, зубья выполнены в виде вертикальных вогнутых пластин, установленных на корпусе, причем между передней. и задней гранями смежных пластин имеется щелевидная полость.

1789112

Составитель M.Íóðãçëèìoâ

Тех ред M. Морге итал К рр р M.Самборская

Редактор О.Стенина

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина. 101

Заказ 307 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
