Ускоряющая система линейного ускорителя
Иллюстрации
Реферат

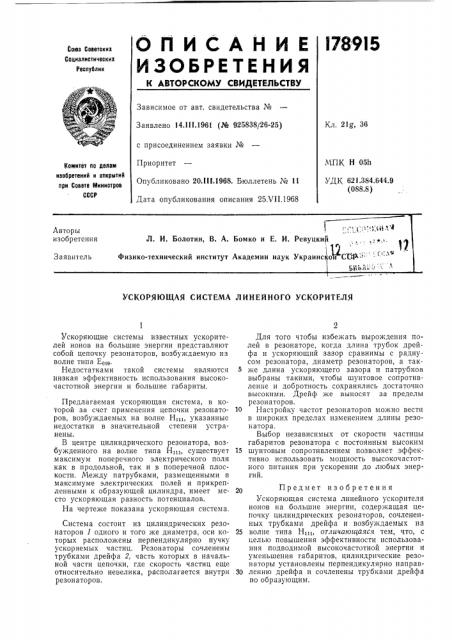

О П И С А Н И Е l789I5
ИЗОЬЕЕтЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социзлистических
Республик
Зависимое от авт. свидетельства №
Заявлено 14 1!!.1961 (№ 925838/26-25) с присоединением заявки №
Приоритет
Опубликовано 20.III.1968. Бюллетень № 11
Дата опубликования описания 25Х11.1968
Кл. 21g, 36
МПК Н Оэ1т
УДК 621.384.644.9 (088.8) Комитет по делом изобретений и открытий при Совете Министров
СССР
УСКОРЯЮЩАЯ СИСТЕМА ЛИНЕЙНОГО УСКОРИТЕЛЯ
Ускоряющие системы известных ускорителей ионов на большие энергии представляют собой цепочку резонаторов, возбуждаемую на волне типа Ес1с.
Недостатками такой системы являются низкая эффективность использования высокочастотной энергии и большие габариты.
Предлагаемая ускоряющая система, в которой за счет применения цепочки резонаторов, возбуждаемых на волне Н11т, указанные недостатки в значительной степени устранены.
В центре цилиндрического резонатора, возбужденного на волне типа Н»» существует максимум поперечного электрического поля как в продольной, так и в поперечной плоскости. Между патрубками, размещенными в максимуме электрических полей и прикрепленными к образующей цилиндра, имеет место ускоряющая разность потенциалов.
На чертеже показана ускоряющая система.
Система состоит из цилиндрических резонаторов 1 одного и того же диаметра, оси которых расположены перпендикулярно пучку ускоряемых частиц. Резонаторы сочленены трубками дрейфа 2, часть которых в начальной части цепочки, где скорость частиц еще относительно невелика, располагается внутри резонаторов.
Для того чтобы избежать вырождения полей в резонаторе, когда длина трубок дрейфа и ускоряющий зазор сравнимы с радиусом резонатора, диаметр резонаторов, а так5 же длина ускоряющего зазора и патрубков выбраны такими, чтобы шунтовое сопротивление и добротность сохранялись достаточно высокими. Дрейф же выносят за пределы резонаторов.
10 Нас1ройку частот резонаторов можно вести в широких пределах изменением длины резонатора.
Выбор независимых от скорости частицы габаритов резонатора с постоянным высоким
15 шунтовым сопротивлением позволяет эффективно использовать мощность высокочастотного питания при ускорении до любых энергий.
20 Предмет изобретения
Ускоряющая система линейного ускорителя ионов на большие энергии, содержащая цепочку цилиндрических резонаторов, сочлененных трубками дрейфа и возбуждаемых на
25 волне типа Н,,, отличающаяся тем, что, с целью повышения эффективности использования подводим ой высокочастотной энергии и уменьшения габаритов, цилиндрические резонаторы установлены перпендикулярно направ30 лению дрейфа и сочленены трубками дрейфа по образу.ощим.
178915
