Реферат



Использование: оборудование для распыливания жидкости. Используется в устройствах для нанесения лакокрасочных материалов на различные поверхности при повышении эксплуатационных качеств.. Сущность изобретения: игла 4 выполнена с выступающим за пределы корпуса 1 торцом. Упор 11 установлен с возможностью перпендикулярного оси корпуса перемещения и выполнен со скошенной поверхностью, прилегающей к торцу иглы. Емкость 10 закреплена на корпусе 1 и сообщена посредством дополнительного канала 12 с каналом 1 подачи распыливающего воздуха. Вторая полость 9 корпуса сообщена с атмосферой.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 05 В 7/12

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ 4

Q0

О

ЬЭ (Ю

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4864178/05 (22) 04.09.91 (46) 23.01.93. Бюл. N - 3 (71) Производственное объединение "Челябинский тракторный завод им. В,И,Ленина" (72) А.П.Мартынов и В.В.Егоров (56) Авторское свидетельство СССР

¹ 737021, кл. В 05 В 7/02, 1977.

Авторское свидетельство СССР

No 621389, кл. В 05 В 7/02, 1975. (54) РАСПЫЛ ИТЕЛ Ь (57) Использование: оборудование для распыливания жидкости. Используется в уст„, Я,, 1789294 А1 ройствах для нанесения лакокрасочных материалов на различные поверхности при повышении эксплуатационных качеств..

Сущность изобретения: игла 4 выполнена с выступающим за пределы корпуса 1 торцом, Упор 11 установлен с возможностью перпендикулярного оси корпуса перемещения и выполнен со скошенной поверхностью, прилегающей к торцу иглы. Емкость 10 закреплена на корпусе 1 и сообщена посредством дополнительного канала 12 с каналом

1 подачи распыливающего воздуха, Вторая полость 9 корпуса сообщена с атмосферой.

1789294

Изобретение относится к оборудованию для распыливания жидкости и может быть использовано в устройствах, предназначенных для нанесения лакокрасочных материалов на различные поверхности.

Известен распылитель, содержащий корпус, подпружиненную иглу с запорным конусом, устройство ручного управления иглой, каналы подвода воздуха и лакокрасочного материала, воздушное и материальное сопла и скользящее уплотнение иглы.

Недостатком известного распылителя являются его низкие эксплуатационные качества, Наиболее близким из известных является распылитель, содержащий корпус с каналами подачи лакокрасочного материала и распыливающего воздуха к соответствующим соплам, располо>кенную в канале подачи лакокрасочного материала подпру>киненную иглу с запорным конусом, размещенную в выполненной в корпусе расточки диафрагму, герметично соединенную с иглой и корпусом и образующую в корпусе две полости, одна из которых сообщена с емкостью для подачи лакокрасочного материала, и узел ручного управления иглой в виде установленного на корпусе со стороны первой полости упора для контакта с торцем иглы, Недостатками этого распылителя являются его низкие эксплуатационные качества.

Цель изобретения — повышение эксплуатационных качеств. Это достигается тем, что в распылителе, содержащем корпус с каналами подачи лакокрасочного материала и распыливающего воздуха к соответствующим соплам, расположенную в канале подачи лакокрасочного материала подпружиненную иглу с запорным конусом, размещенную в выполненной в корпусе расточке диафрагму, герметично соединенную с иглой и корпусом и образующую в корпусе две полости, одна из которых сообщена с емкостью для подачи лакокрасочного материала, и узел ручного управления иглой в виде установленного на корпусе со стороны первой полости упора для контакта с торцем иглы, согласно изобретению, игла выполнена с выступающим за пределы корпуса торцем, а упор установлен с возможностью перпендикулярного оси корпуса перемещения и выполнен со скошенной поверхностью, прилегающей к торцу иглы, при этом емкость закреплена на корпусе и сообщена посредством дополнительного канала с каналом подачи распыливающего воздуха, а вторая полость корпуса сообщена с атмосферой.

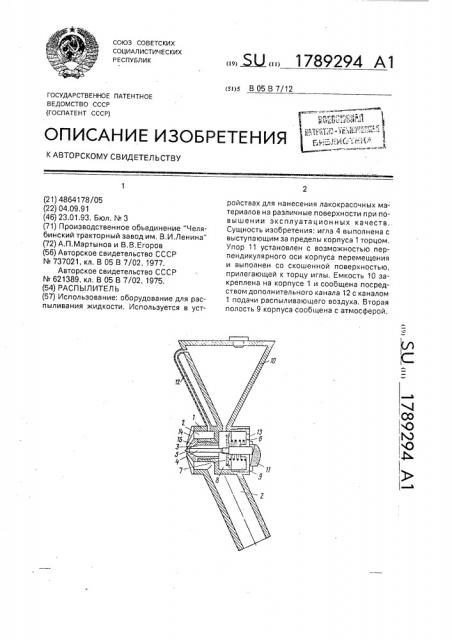

На чертеже показан разрез предлагаемого распылителя, Распылитель содержит корпус 1 с каналами 2, 3 для подачи распыливающего воздуха и лакокрасочного материала, В канале

3 подачи лакокрасочного материала расположена игла 4 с запорным конусом 5, подпружиненная пружиной 6, В корпусе выполнена расточка, в которой размещена диафрагма 7, герметично соединенная с иглой 4 и корпусом и образующая в корпусе первую и вторую полость 8 и 9. Первая полость 8 сообщена с емкостью 10 для подачи лакокрасочного материала.

Распылитель также содержит узел ручного управления иглой в виде упора 11, установленного на корпусе со стороны второй полости 9 с возможностью перпендикулярного оси корпуса перемещения и выполненного со скошенной поверхностью, прилегающей к торцу иглы 8, Игла 8 выполнена с выступающим за пределы торцем для взаимодействия со скошенной поверхностью упора 11. Емкость 10 закреплена на корпусе и сообщена посредством дополнительного канала 12 с каналом

2 подачи распыливающего воздуха. Вторая полость 9 корпуса сообщена через отверстие 13 с атмосферой. Сопла 14 и 15 предназначены соответственно для выхода распыливающего воздуха и лакокрасочного материала, Распылитель работает следующим образом.

Воздух подается в воздушный канал 2, Из канала 2 по дополнительному каналу 12 воздух одновременно поступает в емкость

10, создавая в ней давление, равное давлению воздуха. Лакокрасочный материал заполняет канал 3 и полость 8, Для того, чтобы распылитель начал работать, необходимо отвести упор 11 вниз, тем самым обеспечивается возможность свободного перемещения запорной иглы 4 в краскораспылителе.

При этом, если сила от материала на диафрагму 7 со стороны канала 3 будет больше, чем сила от предварительного поджатия пружины 6, то диафрагма 7 вместе с иглой 4 переместится вправо, запорный конус 5 откроет сопло 15 для выхода лакокрасочного материала; и он равномерно будет распыливаться по окрашиваемой поверхности сжатым воздухом, поступающим из канала 2 через сопло 14. При падении давления воздуха, давление материала в емкости 10 и в полости 8 также падает, и если сила давления лакокрасочного материала в полости 8 станет меньше, чем сила от сжатия пружины

6, то диафрагма 7 переместится влево, уменьшая проходное сечение сопла 15 или

1789294

Формула изобретения

50

Составитель В,Ляпина

Техред М.Моргентал Корректор О.Кравцова

Редактор Т.Иванова

Заказ 316 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 закрывая его запорным конусом 5 без вмешательства оператора.

Таким образом, в предлагаемом распылителе обеспечена автоматическая связь между давлением воздуха, давлением лакокрасочного материала и положением запорной иглы, что повышает качество распыливания, благодаря сбалансированности расходов лакокрасочного материала и воздуха, и исключает струйное истечение лакокрасочного материала при падении давления воздуха.

Кроме того, в предлагаемом распылителе исключается подтекание лакокрасочного материала и зависание иглы, благодаря наРаспылитель, содержащий корпус с каналами подачи лакокрасочного материала и распыливающего воздуха к соответствующим соплам, расположенную в канале подачи лакокрасочного материала подпружиненную иглу с запорным конусом, размещенную в выполненной в корпусе расточке диафрагму, герметично соединенную с иглой и корпусом и образующую в корпусе две полости, одна из которых сообщена с емкостью для подачи лакокрасочного материала, и узел ручного управления личию диафрагмы, герметично закрепленной на игле и в корпусе, разделяющей воздушную полость от полости лакокрасочного материала, тем самым исключается приме5 нение каких-либо уплотнений, Исполнение устройства для управления запорной иглой в виде упора, дает возможность запорной игле свободно перемещаться

10 в процессе всей работы краскораспылителя в зависимости от изменения давления воздуха, без вмешательства оператора. Кроме того, оператор имеет возможность, перемещая упор 11, в любой момент прекратить подачу

15 краски.

20 иглой в виде установленного на корпусе со стороны второй полости упора для контакта с торцом иглы, от л и ч а ю шийся тем, что, с целью повышения эксплуатационных качеств, игла выполнена с выступающим за

25 пределы корпуса торцом, а упор установлен с возможностью перпендикулярного оси корпуса перемещения и выполнен со скошенной поверхностью, прилегающей к торцу иглы, при этом емкость закреплена на

30 корпусе и сообщена посредством дополнительного канала с каналом подачи распыливающего воздуха, а вторая полость корпуса сообщена с атмосферой,
