Реферат



Использование: для классификации мелкозернистых материалов. Сущность изобретения; в корпусе виброгрохота смонтировано сито и мембранный насос периодического действия, мембрана которого закреплена на днище корпуса и имеет возвратную пружину и шток, установленный с зазором между его сводным торцом и фундаментом, не превышающим величину амплитуды колебаний корпуса в вертикальном направлении. Выпускное отверстие насоса размещено под загрузочным бункером в верхней вертикальной части рабочей полости пневмонасоса. 1 ил. С/) С

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (! 1) (si)s В 07 В 1/48

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР)

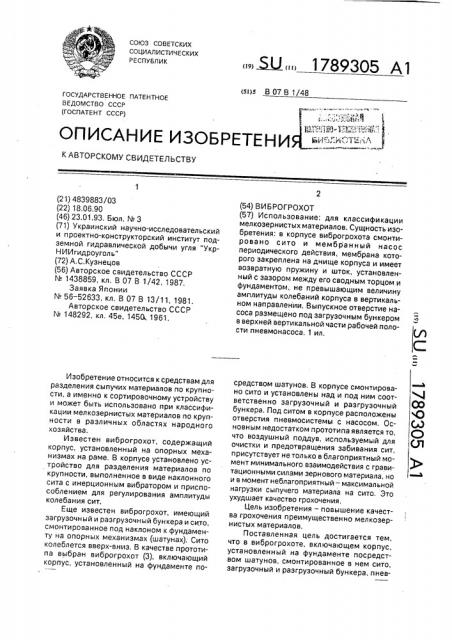

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4839883/03 (22) 18,06.90 (46) 23.01.93. Бюл. N 3 (71) Украинский научно-исследовательский и проектно-конструкторский институт подземной гидравлической добычи угля "УкрН И И гидроугол ь" (72) А.С,Кузнецов (56) Авторское свидетельство СССР

N 1438859, кл. В 07 В 1/42, 1987.

Заявка Японии

¹ 56 †526, кл, В 07 В 13/11, 1981.

Авторское свидетельство СССР

¹ 148292, кл. 45е, 1450, 1961.

Изобретение относится к средствам для разделения сыпучих материалов по крупности, а именно к сортировочному устройству и может быть использовано при классификации мелкозернистых материалов по крупности в различных областях народного хозяйства.

Известен виброгрохот, содержащий корпус, установленный на опорных механизмах на раме, В корпусе установлено устройство для разделения материалов по крупности, выполненное в виде наклонного сита с инерционным вибратором и приспособлением для регулирования амплитуды колебания сит.

Еще известен виброгрохот, имеющий загрузочный и разгрузочный бункера и сито, смонтированное под наклоном к фундаменту на опорных механизмах (шатунах). Сито колеблется вверх-вниз. В качестве прототипа выбран виброгрохот (3), включающий корпус, установленный на фундаменте по(54) ВИБРОГРОХОТ (57) Использование: для классификации мелкозернистых материалов. Сущность изобретения: в корпусе виброгрохота смонтировано сито и мембранный насос периодического действия, мембрана которого закреплена на днище корпуса и имеет возвратную пружину и шток, установленный с зазором между его сводным торцом и фундаментом, не превышающим величину амплитуды колебаний корпуса в вертикальном направлении. Выпускное отверстие насоса размещено под загрузочным бункером в верхней вертикальной части рабочей полости пневмонасоса. 1 ил, средством шатунов. В корпусе смонтировано сито и установлены над и под ним соответственно загрузочный и разгрузочный бункера. Под ситом в корпусе расположены отверстия пневмосистемы с насосом, Основным недостатком прототипа является то, что воздушный поддув, используемый для очистки и предотвращения забивания сит, присутствует не только в благоприятный момент минимального взаимодействия с гравитационными силами зернового материала, но и в момент неблагоприятный — максимальной нагрузки сыпучего материала на сито, Это ухудшает качество грохочения.

Цель изобретения — повышение качества грохочения преимущественно мелкозернистых материалов.

Поставленная цель достигается тем, что в виброгрохоте, включающем корпус, установленный на фундаменте посредством шатунов, смонтированное в нем сито, загрузочный и разгрузочный бункера, пнев1789305

40

55 мосистему с пневмонасосом, отверстия выхода которого расположены между днищем корпуса и ситом, пневмонасос выполнен мембранным периодической подачи, его мембрана закреплена на днище корпуса и имеет возвратную пружину и шток, установленный с зазором между его свободным торцом и фундаментом не превышающим величину амплитуды колебаний корпуса в вертикальном направлении. Выпускное отверстие пневмонасоса размещено под загрузочным бункером в верхней части его рабочей полости.

На чертеже представлена конструктивная схема предлагаемого виброгрохота, Виброгрохот имеет, установленный на фундаменте 1 посредством шатунов 2 корпус 3 с ситом 4 и пневмосистему с пневмонасосом 5. Сито 4 установлено под наклоном в поперечном и продольном направлениях. Сито 4 приводится в колебательное движение вибратором 6 с эксцентриковым механизмом 7 и колеблется вверх и вниз. Над приподнятым концом сита 4 установлен загрузочный бункер 8, а у опущенного конца имеются разгрузочные бункера 9 и 10. Пневмонасос периодической подачи воздуха 5 выполнен мембранным, мембрана 11 которого закреплена на днище корпуса 3, имеет возвратную пружину 12 и шток 13, установленный с зазором Л! между его свободным торцом и фундаментом 1 не превышающим величину амплитуды колебаний корпуса в вертикальном направлении: Пневмонасос 5 имеет впускное 14 и выпускное 15 отверстия. Впускное отверФормула изобретения

Виброгрохот, включающий корпус, установленный .на фундаменте посредством шатунов, смОнтированное в нем сито, загрузочный и разгрузочный бункеры, пневмосистему с насосом периодического действия, выходные отверстия которой расположены между днищем корпуса и ситом, о т л и ч а юшийся тем, что, с целью повышения качества грохочения преимущественно мелстие 14 расположено снаружи корпуса 1, Выпускное отверстие 15 размещено под загрузочным бункером в верхней части рабочей полости пневмонасоса 5, оно имеет защитный экран 16 в виде металлической сетки.

Виброгрохот работает следующим образом, Материал из загрузочного бункера 8 поступает на приемный участок (зона загрузки) сита 4, на котором он разравнивается, разрыхляется и расслаивается. Мелкая фракция, двигаясь вдоль сита, просеивается и поступает в разгрузочный бункер 9, а крупная поступает в разгрузочный бункер 10.

Сито 4 перемещается вверх-вниз посредством вибратора 6, эксцентрикового механизма 7. При перемещении сита 4 вниз шток 13 перемещается до соприкосновения с фундаментом 1 и взаимодействия с мембраной 11, в результате чего через выпускное отверстие 15 осуществляется воздушный поддув.

В этот момент посредством воздушного поддува происходит разрушение осадочного конуса сыпучего материала и его предварительное расслоение, Окончательное расслоение материала осуществляется под действием колебания сита, При перемещении сита вверх шток 13 освобождается от взаимодействия с фундаментом 1 и мембраной 11. Пружина 12 возвращает мембрану

11 в исходное положение, подача воздуха прекращается, Эффективность воздушного поддува регулируется посредством зазора

Л!. Пополнение воздуха в полость осуществляется через впускное отверстие 14, расположенное вне зоны просеивания. козернистых материалов; пневмонасос периодической подачи воздуха выполнен мембранным, причем мембрана закреплена на днище корпуса и имеет возвратную пружину и шток, установленный с зазором между его свободным торцом и фундаментом, не превышающим величинуамплитуды колебаний корпуса в вертикальном направлении, при этом выпускное отверстие насоса размещено под загрузочным бункером в верхней части рабочей полости насоса.
