Пресс для формования строительных изделий

Пресс для формования строительных изделий

Иллюстрации

Показать все

Реферат



Назначение: производство строительных изделий. Сущность изобретения: пресс для формования строительных изделий включает силовой цилиндр с прессующим поршнем, шток которого соединен с приводом его возвратно-поступательного перемещения , экструдерную перфорированную головку , трубопроводы для подачи горячей воды и горячего воздуха в формовочную полость корпуса силового цилиндра, шнековый загрузочный механизм, сообщенный с окном формовочной полости, при этом вал шнека выполнен с приводом от хода штока при помощи зубчато-реечной и ременной передач, рейка зубчато-реечной передачи укреплена на штоке, а шестерня последней посредством ременной передачи связана со шкивом вала шнека. 3 ил.

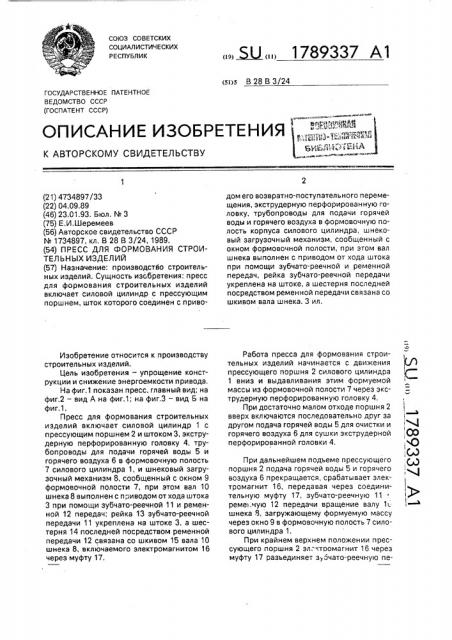

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s В 28 В 3/24

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ4ЕТЕЛЬСТВУ (21) 4734897/33 (22) 04.09.89 (46) 23.01.93. Бюл, М 3 (75) Е,И.Шеремеев (56) Авторское свидетельство СССР

N 1734897, кл, В 28 В 3/24, 1989. (54) ПРЕСС ДЛЯ ФОРМОВАНИЯ СТРОИТЕЛЬНЫХ ИЗДЕЛИЙ (57) Назначение: производство строительных изделий. Сущность изобретения: пресс для формования строительных изделий включает силовой цилиндр с прессующим поршнем, шток которого соединен с привоИзобретение относится к производству строительных изделий.

Цель изобретения — упрощение конструкции и снижение энергоемкости привода, На фиг.1 показан пресс, главный вид; на фиг,2 — вид А на фиг,1; на фиг.3 — вид Б на фиг.1.

Пресс для формования строительных изделий включает силовой цилиндр 1 с прессующим поршнем 2 и штоком 3, экструдерную перфорированную головку 4, трубопроводы для подачи горячей воды 5 и горячего воздуха 6 в формовочную полость

7 силового цилиндра 1, и шнековый загрузочный механизм 8, сообщенный с окном 9 формовочной полости 7, при этом вал 10 шнека 8 выполнен с приводом от хода штока

3 при помощи зубчато-реечной 11 и ременной 12 передач; рейка 13 зубчато-реечной передачи 11 укреплена на штоке 3, а шестерня 14 последней посредством ременной передачи 12 связана со шкивом 15 вала 10 шнека 8, включаемого электромагнитом 16 через муфту 17.

„„Ы „„1789337 А1 дом его возвратно-поступательного перемещения, экструдерную перфорированную головку, трубопроводы для подачи горячей воды и горячего воздуха в формовочную полость корпуса силового цилиндра, шнековый загрузочный механизм, сообщенный с окном формовочной полости, при этом вал шнека выполнен с приводом от хода штока при помощи зубчато-реечной и ременной передач, рейка зубчато-реечной передачи укреплена на штоке, а шестерня последней посредством ременной передачи связана со шкивом вала шнека. 3 ил.

Работа пресса для формования строительных изделий начинается с движения прессующего поршня 2 силового цилиндра

1 вниз и выдавливания этим формуемой массы из формовочной полости 7 через экструдерную перфорированную головку 4.

При достаточно малом отходе поршня 2 вверх включаются последовательно друг за другом подача горячей воды 5 для очистки и горячего воздуха 6 для сушки экструдерной перфорированной головки 4.

При дальнейшем подъеме прессующего поршня 2 подача горячей воды 5 и горячего воздуха 6 прекращается, срабатывает электромагнит 16, передавая через соединительную муфту 17, зубчато-реечную 11 реме .чую 12 передачи вращение валу 1 шнека 8, загружающему формуемую массу через окно 9 в формовочную полость 7 силового цилиндра 1.

При крайнем верхнем положении прессующего поршня 2 эл: тоомагнит 16 через муфту 17 разьединяет зубчато-реечную пе1789337 редачу11 с ременной 12, вращение вала 10 пресса по формованию строительных изшнека 8 прекращается, и цикл работы делий продолжается.

508. 1

Формула изобретения

Пресс для формования строительных изделий, включающий силовой цилиндр с прессующим поршнем, шток которого соединен с приводом его возвратно-поступательного перемещения, экструдерную перфорированную головку, трубопроводы для подачи горячей воды и горячего воздуха в формовочную полость корпуса силового цилиндра, и шнековый загрузочный механизм, сообщенный с окном формовочной полости, отличающийся тем, что, с целью упрощения конструкции и снижения энергоемкости привода, вал шнека выполнен с приводом от хода штока при помощи зубчато-реечной и ременной передач, при этом рейка зубчато-реечной передачи укреплена на штоке, а шестерня последней посредством ременной передачи связана со шкивом вала шнека.

1789337

Составитель Е.Шеремеев

Редактор О,Стенина Техред M.Ìoðãåíòàë Корректор Н.Милюкова

Заказ 318 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
