Изолирующая композиция для резиновых смесей

Иллюстрации

Показать все

Реферат



Сущность изобретения: приготовляют изолирующую композицию для обработки резиновых смесей. Перемешивают воду, 70%-ную водную силиконовую эмульсию и натриевые соли сульфатов вторичных спиртов и золу ГРЭС при 20-30°С в течение 30 с со скоростью мешалки 1400 об/мин. Зола имеет химический состав, мас.%: оксид кремния 50-54, оксид алюминия 23-28, оксид железа (II) 0,5-2,0, оксид железа (111) 8-15, оксид кальция 2-5, оксид магния 1-3, оксид серы (VI) 0,3-1,5, смесь оксидов натрия и калия 2,0-4,5 и удельной поверхностью 2000-5000 см2/г. Соотношение компонентов композиции, мас,%: натриевые соли сульфатов вторичных спиртов 1,0-3,0, 70%- ная водная силиконовая эмульсия (на активное вещество) 0,2-0,6, зола 4,0-20,0, вода 76,4-94,8. Характеристика композиции: прочность связи между слоями при расслоении , 3,5-5,9 Н/см х . 2 табл. со С

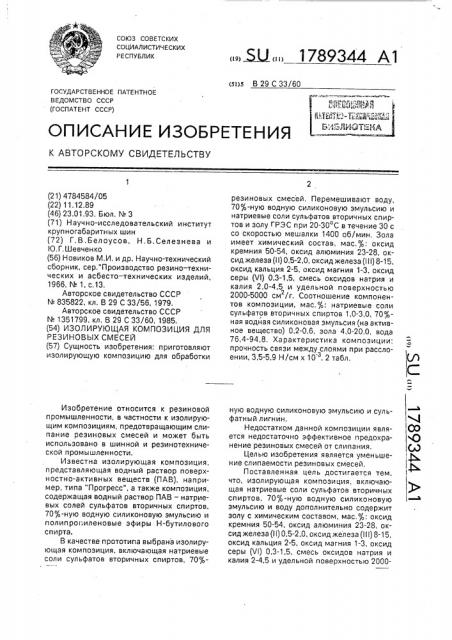

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (! 1) (51)5 В 29 С 33/60

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 3

6

1 ф > (21) 4784584/05 (22) 11.12.89 (46) 23.01.93, Бюл. N. 3 (71) Научно-исследовательский институт крупногабаритных шин (72) Г. В. Белоусов, Н, Б. Селезнева и

Ю, Г. Шевченко (56) Новиков М.И, и др. Научно-технический сборник, сер,"Производство резино — технических и асбесто — технических изделий, 1966, М 1, с.13, Авторское свидетельство СССР

N 835822, кл. В 29 С 33/56, 1979.

Авторское свидетельство СССР

N 1351799, кл, В 29 С 33/60, 1985, (54) ИЗОЛИРУЮЩАЯ КОМПОЗИЦИЯ ДЛЯ

РЕЗИНОВЫХ СМЕСЕЙ (57) Сущность изобретения: приготовляют изолирующую композицию для обработки

Изобретение относится к резиновой промышленности, в частности к изолирующим композициям, предотвращающим слипание резиновых смесей и может быть использовано в шинной и резинотехнической промышленности.

Известна изолирующая композиция, представляющая водный раствор поверхностно-активных веществ (ПАВ), например, типа "Прогресс", а также композиция, содержащая водный раствор ПА — натриевых солей сульфатов вторичных спиртов, 70%-ную водную силиконовую эмульсию и полипро| иленовые эфиры Н-бутилового спирта.

В качестве прототипа выбрана изолирующая композиция, включающая натриевые соли сульфатов вторичных спиртов, 70%резиновых смесей, Перемешивают воду, 70%-ную водную силиконовую эмульсию и натриевые соли сульфатов вторичных спиртов и золу ГРЭС при 20-30 С в течение 30 с со скоростью мешалки 1400 об/мин, Зола имеет химический состав, мас.%: оксид кремния 50-54, оксид алюминия 23-28, оксид железа (II) 0,5-2,0, оксид железа (III) 8-15, оксид кальция 2-5, оксид магния 1-3, оксид серы (И) 0,3-1,5, смесь оксидов натрия и калия 2,0-4,5 и удельной поверхностью

2000-5000 см /г. Соотношение компонен2 тов композиции, мас.%: натриевые соли сульфатов вторичных спиртов 1,0-3,0, 70%ная водйая силиконовая эмульсия (на активное вещество) 0,2-0,6, зола 4,0-20,0, вода

76,4-94,8, Характеристика композиции. прочность связи между слоями при расслоении,3,5-5,9 Н/см х10 .2 табл, ную водную силиконовую эмульсию и сульфатный лигнин.

Недостатком данной композиции является недостаточно эффективное предохранение резиновых смесей от слипания.

Целью изобретения является уменьшение слипаемости резиновых смесей.

Поставленная цель достигается тем, что, изолирующая композиция, включающая натриевые соли сульфатов вторичных спиртов, 70%-ную водную силиконовую эмульсию и воду дополнительно содержит золу с химическим составом, мас,%: оксид кремния 50-54, оксид алюминия 23-28, оксид железа (! I) 0,5-2,0, оксид железа (I I I) 8-15, оксид кальция 2-5, оксид магния 1-3, оксид серы (VI) 0,3-1,5, смесь оксидов натрия и калия 2-4,5 и удельной поверхностью 20001789344

0,2-0,6

4,0-20,0

76,4-94,8

5000 см /r, при соотношении компонентов, г мас.%:

Натриевые соли вторичных спиртов 1,0-3,0

70%-ная водная силиконовая эмульсия (из расчета на активное вещество) 0,2-0,6

Зола 4,0-20,0

Вода До 100,0

Зола представляет собой золу ГРЭС по

СТП 513102-1403-88. Это тон кодисперсный порошок, образующийся из минеральной части твердого топлива, сжигаемого в топках котлов в пылевидном состоянии, и осаждаемый золоулавливающим устройством из дымовых газов, Изолирующую композицию готовят в сосуде с вертикальной мешалкой. В сосуд последовательно вводят воду, силиконовую эмульсию, золу и натриевые соли сульфатов вторичных спиртов. Перемешивание проводят при 20-30 С в течение 30 с со скоростью вращения лопастей мешалки 1400 об/мин.

Для определения изолирующей способности композиции готовят образцы из каркасной резиновой смеси шифра 2 и 8257 (на основе 100 мас.ч. НК, 30 мас.ч. технического углерода П-514, 3 мас.ч. масла ПН-6 LU) с вязкостью по Муни 50 + 5 ед. в виде полосок длиной 150 мм, шириной 25 мм итолщиной 3 мм, Затем образцы погружают в изолирующую композицию на 15-20 с и высушивают 24 ч при комнатной температуре.

После сушки два образца накладывают друг на друга и выдерживают при удельной наФормула изобретения

Изолирующая композиция для резиновых смесей, включающая натриевые соли сульфатов вторичных спиртов, 79%-ную водную силиконовую эмульсию и воду, о тл и ч а ю щ а я с я тем, что, с целью уменьшения слипаемости резиновых смесей, композиция дополнительно содержит золу с химическим составом, мас.%: оксид кремния

50-54; оксид алюминия 23-28; оксид железа (II) 0,5-2,0; оксид железа (III) 8-15; оксид кальция 2-5; оксид магния 1-3; оксид серы (VI) грузке 0,01 мПа в течение 24 ч при комнатной температуре. Испытания проводят после снятия нагрузки. О прочности адгезионной связи дублированных образ5 цов, обработанных изолирующей композицией, судят по сопротивлению расслаиванию их на малоинерционной машине марки Zt-40 при скорости движения нижнего зажима 100 мм/мин, с непрерывной регистрацией нагрузки самописцем на диаграммной ленте. Обработку экспериментальных данных проводят в соответствии с ГОСТ 6788-75.

Пример 1. Готовят изолирующую композицию, содержащую, мас.%:

Натриевые соли сульфатов вторичных спиртов (ПАВ "Прогресс"

20 ТУ 3810719-77) 1,0

70%-ная водная силиконовая эмульсия из расчета на активное вещество (КЭ-10-01, ТУ 6-02-587-75) 0,2

Зола (СТП 513102-1403-88) 4,0

Вода 94,8 и определяют ее изолирующую способность по методике, описанной выше.

30 П риме р ы 2-9.Аналогично примеру1 готовят и испытывают другие изолирующие композиции.

Рецептура композиций и их изолирующая способность приведены в табл.1. Применение изолирующей композиции не ухудшает технологические и физико-механические свойства резин (см.табл.2), 0,3-1,5, см; смесь оксидов натрия и калия

2-4,5 и удельной поверхностью 2000-5000 см /r, при соотношении компонентов, 45 мас.%:

Натриевые соли сульфатов вторичных спиртов 1,0-3,0

70%-ная водная сили50 коновая эмульсия (из расчета на активное вещество)

Зола

Вода

1789344

Таблица1

Рецептура и изолирующая способность композиции

Таблица 2

Влияние изолирующих композиций на технологические свойства резиновых смесей, физико — механические показатели вулканизованных резин и прочность связи резины с кордом типа 30А

Соста вител ь Г. Бел оусо в

Техред М.Моргентал Корректор Н,Милюкова

Редактор Т,Иванова

Производственно-издательский комбинат "Патент", r, Ужгород, ул.Гагарина, 101

Заказ 3 8 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
