Реферат



Изобретение относится к прокатному производству и может быть использовано в устройствах для штабелирования прямоугольных изделий. Целью изобретения является упрощение конструкции. Эта цель достигается за счет установки фиксирующих 12 и нажимного 13 кулачков на подъемно-опускной платформе 2 и расположения упоров 5 на вертикальных стойках 7 поворотной рамы 8, шарнирно связанной с основанием 4 и снабженной опорной площадкой 10 и противовесами 11. 3 ил.

СОЮЗ СОВЕ1СКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

1789472 А1 (я)5 В 65 G 57/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

/„ . i0

Ю (21) 4338289/63 (22) 07.12.87 (46) 23.01.93. Бюл. ¹ 3 (71) Производственное обьединение "Уралмаш" (72) А.В. Быков и А.M. Попиченко (56) Патент США М 3643818, кл. 414/87, 1972.

Патент Японии ¹ 49-18378, кл, В 65 Н 31/36, 1974, (54) УСТРОЙСТВО ДЛЯ ШТАБЕЛИРОВАНИЯ ПРЯМОУГОЛЬНЫХ ИЗДЕЛИЙ (57) Изобретение относится к прокатному производству и может быть использовано в устройствах для штабелирования прямоугольных изделий, Целью изобретения является упрощение конструкции. Эта цель достигается за счет установки фиксирующих 12 и нажимного 13 кулачков на подьемно-опускной платформе 2 и расположения упоров 5 на BBðòèêàëьных стойках 7 поворотной рамы 8, шарнирно связанной с основанием 4 и снабженной опорной площадкой

10 и противовесами 11. 3 ил.

0 ф ,М !

1789472

55

Изобретение относится к области прокатного производства, а именно к устройствам для штабелирования прямоугольных изделий.

Известно штабелирующее устройство, содержащее сталкиватель, подвижные от привода штабелирующие направляющие, приемный стеллаж и стационарный упор.

Недостатком этого устройства является низкая производительность вследствие перемещения слябов на значительное расстояние.

Кроме этого, невозможен доступ к боковой поверхности штабеля для уборки его краном, т.к. упор стационарный.

Известно штабелирующее устройство, принятое в качестве прототипа, содержащее подающий механизм, приемную подьемно-опускную платформу с приводом, установленную на основании, и упоры, ограничивающие перемещение поступающих изделий на подъемно-опускной платформе, снаб>кенные приводом, После завершения формирования штабеля упор отводится от боковой поверхности штабеля, что обеспечивает появление бокового зазора между ними и способствует быстрому удалению штабеля.

Недостатком этого устройства является сло>кность констр ..ции.

Целью изобретения является упрощение конструкции.

Эта цель достигается тем, что в известном устройстве для штабелирования прямоугольных изделий, содер>кащем подающий механизм, приемную подъемно-опускную платформу с приводом, установленную на основании, и упоры, ограничивающие перемещение поступающих изделий на подъемно-опускной платформе, согласно изобретению упоры располо>кены на вертикальных стойках поворотной рамы, шарнирно связанной с основанием и снабженной опорной площадкой и противовесами, а на подъемно-опускной платформе со стороны, противоположной поступлению изделий, размещены фиксирующие и нажимной кулачки, причем первые из названных кулачков контактируют с упорами в процессе набора штабеля изделий на подъемно-опускной платформе, а нажимной кулачок установлен с возможностью взаимодействия с опорной площадкой в конце хода подъемноопускной платформы.

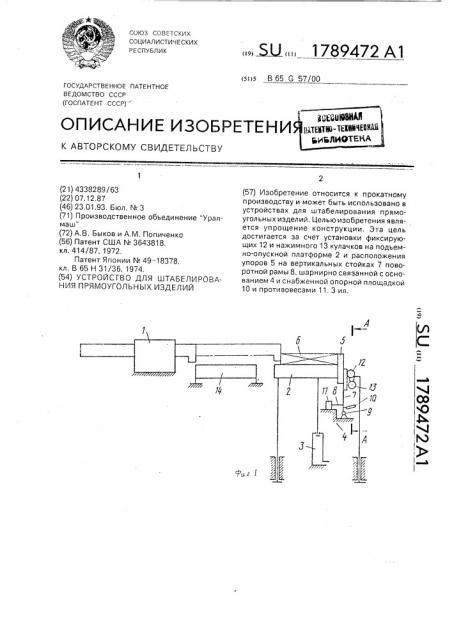

На фиг,1 изображен общий вид предлагаемого устройства в начальный момент

5 штабелирования; на фиг,2 — то же, в завершающий момент штабелирования при откинутом упоре; на фиг.3 — вид на упор сбоку (разрез А — А на фиг.1).

Устройство для штабелирования прямоугольных изделий содержит подающий механизм 1, подъемно-опускную платформу 2 с приводом 3, установленную на основании

4, и упоры 5, ограничивающие перемещение поступающих изделий 6 на подъемно-опускной платформе 2, Упоры 5 располо>кены на вертикальных стойках 7 поворотной рамы 8, которая посредством шарнира 9 связана с основанием 4 и снабжена опорной площадкой 10 и противовесами 11, а на подъемнооllóñêной платформе 2 со стороны, противоположной поступлению изделий 6, размещены фиксирующие кулачки 12 и нажимной кулачок 13, Фиксирующие кулачки 12 контактируют с упорами 5 в процессе набора штабеля изделий 6 на подъемно-опускной платформе 2, при этом противовесы 11 оперты на основание 4, а нажимной кулачок 13 установлен с возможностью взаимодействия с опорной площадкой 10 в конце хода подъемно-опускной платформы 2.

Устройство для штабелирования работает следующим образом.

Изделие 6 подающим механизмом 1 сталкивается с рольганга 14 на платформу 2 до контакта с упорами 5, Затем платформа 2 посредством привода 3 опускается на высоту изделий 6 и механизмом 1 подается следующее изделие.

Таким образом, при опускании платформы 2 происходит набор штабеля, при этом фиксирующие кулачки 12 скользят по обратной поверхности упоров 5.

После того, как штабель нужной высоты набран, кулачки 12 выходят из контакта с упорами 5 и при дальнейшем опускании платформы 2 нажимной кулачок 13 взаимодействует с опорной площадкой 10, вследствие чего происходит откидывание упора

5 от поверхности штабеля, открывая свободный доступ грузозахватных средств к штабелю, 1789472

Формула изобретения

Устройство для штабелирования прямоугольных изделий, содержащее подающий механизм, приемную подъемно-опускную платформу с приводом, установленную на основании, и упоры, ограничивающие перемещение поступающих изделий на подъемно-опускной платформе, о т л и ч а ю щ е ес я тем, что, с целью упрощения конструкции, упоры расположены нэ вертикальных стойках поворотной рамы, шарнирно связанной с основанием и снабженной опорной площадкой и противовесами, а на подъемно-опускной платформе со стороны, противоположной поступлению изделий, размещены фиксирующие и нажимной кулачки, причем первые

5 из названных кулачков контактируют с упорами в процессе набора штабеля изделий на подъемно-опускной платформе, а нажимной кулачок установлен с возможностью взаимодействия с опорной

10 площадкой в конце хода подъемно-опускной платформы.
