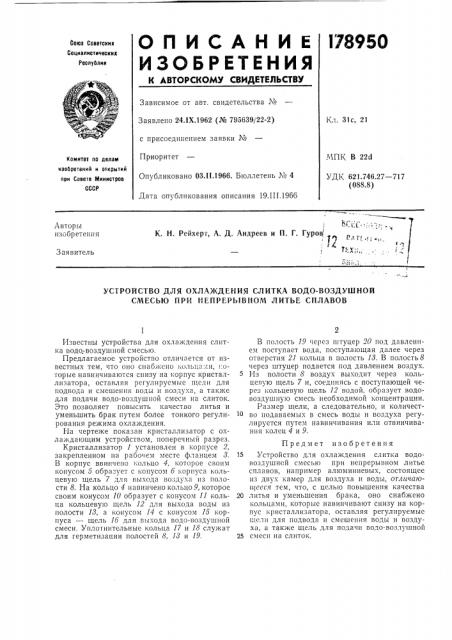

О П И С А Н И E !78950

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскил

Социалистнческнк

Республик

Зависимое от авт. свидетельства №

Заявлено 24.1Х.1962 (№ 795639/22-2) с присоединением заявки №

Приоритет

Опубликовано ОЗЛ!.1966. Бюллетень № 4

Дата опубликования описания 19.III.1966

Кз 31с 21

МПК В 22d

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.746.27 — 717 (088.8) — —— в. ч. .. ч

К. Н. Рейхерт, A. Д. Андреев и П. Г. Гуров ч.1

1 4. ° ° . г

Авторы изобретения

Заявитель

lip f

УСТРОЙСТВО ДЛЯ ОХЛАЖДЕНИЯ СЛИТКА ВОДО-ВОЗДУШНОЙ

СМЕСЬЮ ПРИ НЕПРЕРЬ!ВНОМ ЛИТЬЕ СПЛАВОВ

Известны устройства для охлаждения слитка водо.-воздушной смесью.

Предлагаемое устройство отличается от известных тем, что о»о снаожено кольцами, 1:оторые навинчиваются снизу на корпус кристаллизатора, оставляя регулируемые щели для подвода и смешения воды и возду:<а, а также для подачи водо-воздушной смеси на слиток.

Это позволяет повысить качество литья и уменьшить брак путем более тонкого регулирования режима охлаждения.

Ila чертеже показан кристаллизатор с охлаждающим устройством, поперечный разрез.

Кристаллизатор 1 установлен в корпусе 2, закрепленном на рабочем месте фланцем 8.

В корпус ввинчено кольцо 4, которое своим конусом 5 o6p3 yer c tycoii 6 i

В полость 19 через штуцер 20 под давлением поступает вода, поступающая далее через отверстия 21 кольца в полость 18. В полость 8 через штуцер подается под давлением воздух.

Из полости 8 воздух выходит через кольцевую щель 7 и, соединясь с поступающей через кольцевую щель 12 водой, образует водовоздушную смесь необходимой концентрации.

Размер щели, а следовательно, и количест10 во подаваемых в смесь воды и воздуха регулируется путем навинчивания или отвпнчивания колен 4 и 9.

Предмет изобретения

15 Устройство для охлаждения слитка водовоздушной смесью при непрерывном литье сплавов, например алюминиевых, состоящее из двух камер для воздуха и воды, отлтяаюачееея тем, что, с целью повышения качества

20 литья и уменьшения брака, оно снабжено кольцами, которые навинчивают снизу на корпус кристаллизатора, оставляя регулируемые шели для подвода и смешения воды и воздуха, а также щель для подачи водо-воздушной

25 смеси на слиток.

30 02 /3 5 f5

t8 У 13 17
