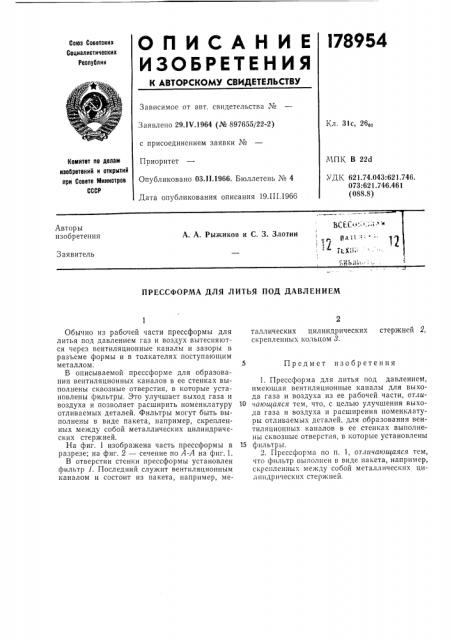

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 29.1Ч.1964 (№ 897655j22-2) с присоединением заявки №

Приоритет

Опубликовано 03.11,1966. Бюллетень № 4

Дата опубликования описания 19.III.196á

Кл. 31с, 26р1

МПК В 22d

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.74.043:621.746

073:621.746.461 (088.8) Авторы изобретения

А. А. Рыжиков и С. 3. Злотин

Заявитель

", НЬЯИ .

ПРЕССФОРМА ДЛЯ ЛИТЬЯ ПОД ДАВЛЕНИЕМ стержней 2, Обычно из рабочей части прессформы для литья под давлением газ и воздух вытесняются через вентиляционные каналы и зазоры в разъеме формы и в толкателях поступающим металлом.

В описываемой прессформе для образования вентиляционных каналов в ее стенках выполнены сквозные отверстия, в которые установлены фильтры. Это улучшает выход газа и воздуха и позволяет расширить номенклатуру отливаемых деталей. Фильтры могут быть выполнены в виде пакета, например, скрепленных между собой металлических цилиндрических стержней.

На фиг. 1 изображена часть прессформы в разрезе; на фиг. 2 — сечение по А-А на фиг. 1.

В отверстии стенки прессформы установлен фильтр 1. Последний служит вентиляционным каналом и состоит из пакета, например, металлических цилиндрических скрепленных кольцом 8.

5 Предмет изобретения

1. Прессформа для литья под давлением, имеющая вентиляционные каналы для выхода газа и воздуха из ее рабочей части, отли10 чаюи1аяся тем, что, с целью улучшения выхода газ- и воздуха и расширения номенклатуры отливаемых деталей, для образования вентиляционных каналов B ее стенках выполнены сквозпыс отверстия, В которые установлены

15 фильтры.

2. Прессформа по п. 1, отличающаяся тем, что фильтр выполнен в виде пакета, например, скрепленных между собой металлических цил и ядр ических стержней.

178954

A-А б

3,4
