Раствор для анодного травления мостовидных протезов

Раствор для анодного травления мостовидных протезов

Иллюстрации

Показать все

Реферат



Сущность изобретения: раствор содержит (г/л) соляную кислоту 98-105; хлористый натрий 105-125, щавелевую кислоту 42-52. 1 табл.

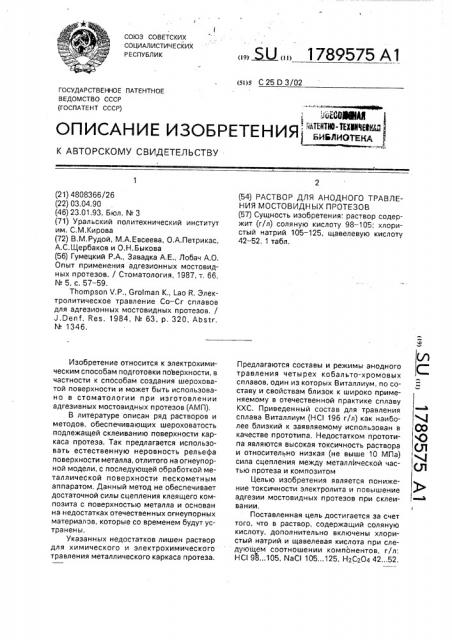

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„5U„„1789575 А1 (si)s С 25 D 3/02

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР)

Ааи Ещ

ОП ИСАН И Е И ЗО БР ЕТЕ Н Ия "","„","„„ 0,", „", К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4808366/26 (22) 03.04.90 (46) 23.01.93. Бюл. № 3 (71) Уральский политехнический институт им, С,M.ÊèðoBà (72) В,M,Ðóäoé, М,А.Евсеева, О,А.Петрикас, А.С.Щербаков и О,Н.Быкова (56) Гумецкий P.À., Завадка А,Е., Лобач А.О.

Опыт применения адгезионных мостовидных протезов. / Стоматология, 1987, т, 66, № 5, с. 57 — 59.

Thompson V.P., GroIman К„Lэо R. Электролитическое травление Со — Cr сплавов для адгезионных мостовидных протезов. /

J,Denf. Res. 1984, N. 63, р, 320, АЬзтг, ¹ 1346.

Изобретение относится к электрохимическим способам подготовки поверхности, в частности к способам создания шероховатой поверхности и может быть использовано в стоматологии при изготовлении адгези вн ых мостовидн ых и ротезов (АМ П).

В литературе описан ряд растворов и методов, обеспечивающих шероховатость подлежащей склеиванию поверхности каркаса протеза. Так предлагается использовать естественную неровность рельефа поверхности металла, отлитого на огнеупорной модели, с последующей обработкой металлической поверхности пескометным аппаратом, Данный метод не обеспечивает достаточной силы сцепления клеящего композита с поверхностью металла и основан на недостатках отечественных огнеупорных материалэв, которые со временем будут устранены, Указанных недостатков лишен раствор для химического и электрохимического травления металлического каркаса протеза. (54) РАСТВОР ДЛЯ АНОДНОГО ТРАВЛЕНИЯ МОСТОВИДНЫХ ПРОТЕЗОВ (57) Сущность изобретения: раствор содержит (г/л) соляную кислоту 98 — 105; хлористый натрий 105-125, щавелевую кислоту

42-52. 1 табл.

Предлагаются составы и режимы анодного С травления четырех кобальта-хромовых сплавов, один из которых Виталлиум, по составу и свойствам близок к широко применяемому в отечественной практике сплаву

КХС, Приведенный состав для травления сплава Виталлиум (HCI 196 г/л) как наиболее близкий к заявляемому использован в Q() качестве прототипа, Недостатком прототи- } па являются высокая токсичность раствора и относительно низкая (не выше 10 МПа) с сила сцепления между металлической час- ц тью протеза и композитом

Целью изобретения является понижение токсичности электролита и повышение адгезии мостовидных протезов при склеивании. I

Поставленная цель достигается за счет того, что в раствор, содержащий соляную кислоту, дополнительно включены хлористый натрий и щавелевая кислота при следующем соотношении компонентов, г/л.

HCI 98...105, NaCI 105...125, HzC204 42...52.

1789575

Режим работы: анодная плотность тока

5400. „6200 А/м, тем и ература 27...32 С, время обработки 6...8 мин. Порядок приготовления раствора: навески хлористого натрия и щавелевой кислоты растворяются во

3/4 необходимого объема дистиллированной воды, после полного растворения вводится расчетное количество соляной кислоты, и раствор доводится водой до заданной метки.

Примеры выполнения приведены в таблице, Составы растворов и результаты работы

Концентрация компонентов (г/л) и результаты для растворов азного состава

Компоненты раствора и рабочие характеристики

1 (прототип

52

32

196

98

42

27

29

47

29

47

4000

12

Отсутств ет

10 15

Заметный Отсутствует

Ощутим

Отсутствует

Отсутств ет

20

Составитель Н,Пономарева

Техред M.Ìoðãåíòàï Корректор Л,Пилипенко

Редактор О.Стенина

Заказ 330 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 ислота ористый я кислота

Температура, С

Плотность тока, Аlм

Время обработки, мин

Сцепление с композитом

Эвикрол, МПа

Запах HCI

Формула изобретения

Раствор для анодного травления мостовидных протезов перед склеиванием, включающий соляную кислоту, о т л и ч а ю щ и й5 с я тем, что, с целью снижения токсичности электролита и повышения адгезии, он дополнительно содержит хлористый натрий и щавелевую кислоту при следующем соотношении компонентов, г/л:

10 Соляная кислота 98-105

Хлористый натрий 105-125

Щавелевая кислота 42-52
