Способ засыпки дренажной траншеи

Способ засыпки дренажной траншеи

Иллюстрации

Показать все

Реферат



Использование: при засыпке дренажных траншей. Сущность: засыпку дренажной траншеи производят за два прохода при прямом и обратном движении машины. При прямом ходе грунт перемещают к кромке траншеи косопоставленным бульдозерным отвалом, а при обратном движении грунт размельчают, перемешивают и, подают в траншею шнековым рабочим органом. 4 ил.

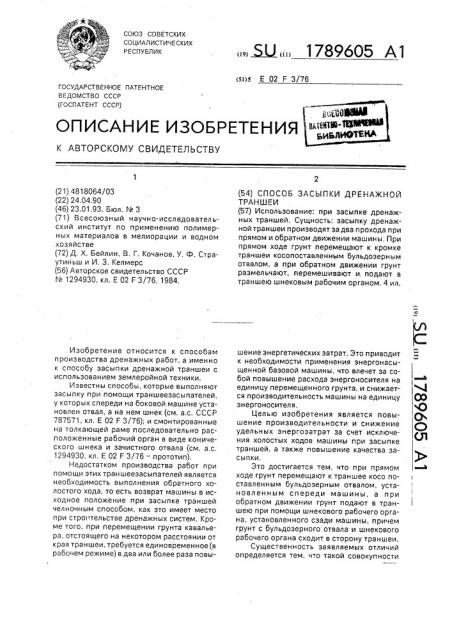

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 E 02 F 3/76

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ4ЕТЕЛЬСТВУ (21) 4818064/03 (22) 24.04.90 (46) 23.01.93. Бюл. ¹ 3 (71) Всесоюзный научно-исследовательский институт по применению полимерных материалов в мелиорации и водном хозяйстве (72) Д. X. Бейлин, В. Г. Кочанов, У. Ф. Страутиньш и И. 3. Келмерс (56) Авторское свидетельство СССР

¹ 1294930, кл. Е 02 F 3/76, 1984.. Изобретение относится к способам производства дренажных работ, а именно к способу засыпки дренажной траншеи с использованием землеройной техники.

Известны способы, которые выполняют засыпку при помощи траншеезасыпателей, у которых спереди на боковой машине установлен отвал, а на нем шнек (см. а.с. СССР

787571, кл. Е 02 F 3/76); и смонтированные на толкающей раме последовательно расположенные рабочий орган в виде конического шнека и зачистного отвала (см. а.с.

1294930, кл, Е 02 F 3/76 — прототип).

Недостатком производства работ при помощи этих траншеезасыпателей является необходимость выполнения обратного холостого хода, то есть возврат машины в исходное положение при засыпке траншей челночным способом, как это имеет место при строительстве дренажных систем. Кроме того, при перемещении грунта кавальера, отстоящего на некотором расстоянии от края траншеи, требуется единовременное (в рабочем режиме) в два или более раза повы,, Ы ш 1789605 А1 (54) СПОСОБ ЗАСЫПКИ ДРЕНАЖНОЙ

ТРАНШЕИ (57) Использование: при засыпке дренажных траншей, Сущность: засыпку дренажнойтраншеи производятзадва прохода при прямом и обратном движении машины, При прямом ходе грунт перемещают к кромке траншеи косопоставленным бульдозерным отвалом, а при обратном движении грунт размельчают, перемешивают и, подают в траншею шнековым рабочим органом. 4 ил. шение энергетических затрат. Это приводит к необходимости применения энергонасыщенной базовой машины, что влечет за собой повышение расхода энергоносителя на единицу перемещенного грунта, и снижается производительность машины на единицу энергоносителя, Целью изобретения является повышение производительности и снижение удельных энергозатрат за счет исключения холостых ходов машины при засыпке траншей, а также повышение качества засыпки, Это достигается тем, что при прямом ходе грунт перемещают к траншее косо поcTBBll8HHblM бульдозерным отвалом, установленным спереди машины, а при обратном движении грунт подают в траншею при помощи шнекового рабочего органа, установленного сзади машины, причем грунт с бульдозерного отвала и шнекового рабочего органа сходит в сторону траншеи.

Существенность заявляемых отличий определяется тем, что такой совокупности

1789605

4 шнековый рабочий орган 5 таким образом, что сход грунта происходит в одну сторону, в сторону траншеи. Перед началом движения трактор устанавливают по оси кавальера 6, опускают отвал бульдозера 3 в рабочее положение при помощи навески 2, причем шнековый рабочий орган 5 остается в транспортном положении, и совершают рабочее перемещение трактора в прямом направлении вдоль кавальера 6, при этом грунт из кавальера 7 перемещается к кроме траншеи

7. Затем при обратном ходе отвал 3 поднимают к транспортному положению, а шнековый рабочий орган 5 опускают в рабочее положение. При этом грунт шнековым рабочим органом подается в траншею и происходит полная засыпка с образованием над траншеей усадочного валика. После этого машину перемещают на следующую.тран20 шею и цикл засыпки повторяется аналогично вышеизложенному.

Способ засыпки дренажной траншеи, включающий перемещение грунта из ка- 30 вальера в траншею с его одновременным перемешиванием и размельчением, от л ич а ю шийся тем, что, с целью повышения производительности и снижения удельных

Фиг.1 признаков, обеспечивающих повышение производительности и снижение удельных энергозатрат за счет исключения холостых ходов машины при засыпке траншей, не выявлено, На фиг. 1 изображена машина с навешенными на него рабочими органами для засыпки траншеи; на фиг, 2 — схема движения машины B прямом направлении при сдвигании грунта к траншее; на фиг, 3— схема движения машины в обратном направлении и засыпка грунта в траншею; на фиг. 4 — схема работы машины при засыпке траншей.

При отрывке дренажной траншеи различными экскаваторами образуется кавальер, удаленный от кромки траншеи, как правило, на 1,5 — 2,5 м, Засыпка осуществляется при помощи базового трактора 1, на котором на передней навеске 2 установлен бульдозерный отвал 3 и на задней навеске

Формула изобретения энергозатрат, засыпка траншеи производится за два прохода машины, при прямом и обратном ходе, причем при прямом ходе грунт перемещают к кромке траншеи косопоставленным бульдозерным отвалом, а при обратном ходе грунт размельчают, перемешивают и подают в траншею шнековым рабочим органом.

Фиг. 3

Составитель Д. Бейлин

Редактор О, Стенина Техред М.Моргентал Корректор Н. Слободяник

Заказ 331 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
