Способ освобождения прихваченных в скважине труб на участке с несколькими пробуренными скважинами

Способ освобождения прихваченных в скважине труб на участке с несколькими пробуренными скважинами

Иллюстрации

Показать все

Реферат



Использование: освобождение прихваченных в скважине труб. Сущность изобретения: внутрь прихваченной колонны спускают кабель с подпружиненными контактами , которые разносят на границы прихвата , а в соседние скважины на ту же глубину спускают разноименный контакт, после чего подключают контакты к соответствующим полюсам импульсного источника постоянного тока.

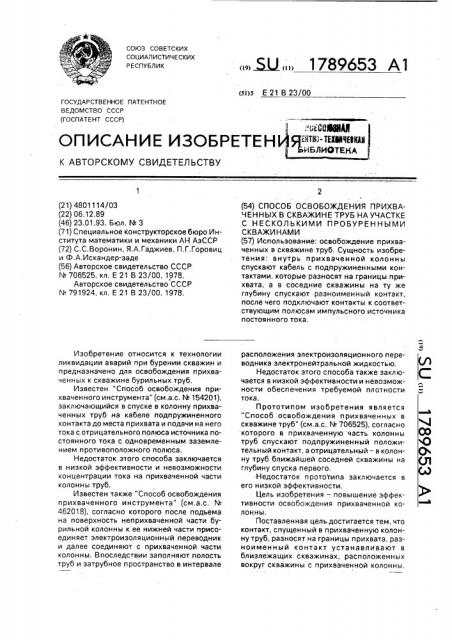

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧ Е СКИХ

РЕСПУБЛИК (19) (11) (s1)s Е 21 В 23/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕН

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4801114/03 (22) 06.12.89 (46) 23.01.93. Бюл, ¹ 3 (71) Специальное конструкторское бюро Института математики и механики АН АЗССР (72) С,С,Воронин, Я.А.Гаджиев, П.Г,Горовиц и Ф.А.Искандер-заде (56) Авторское свидетельство СССР

N706525,,кл,,Е 21 В 23/00, 1978.

Авторское свидетельство СССР

N 791924, кл, Е 21 В 23/00, 1978.

Изобретение относится к технологии ликвидации аварий при бурении скважин и предназначено для освобождения прихваченных к скважине бурильных труб.

Известен "Способ освобождения прихваченного инструмента" (см.а.с. № 154201), заключающийся в спуске в колонну прихваченных труб на кабеле подпружиненного контакта до места прихвата и подачи на него тока с отрицательного полюса источника постоянного тока с одновременным заземлением противоположного полюса.

Недостаток этого способа заключается в низкой эффективности и невозможности концентрации тока на прихваченной части колонны труб.

Известен также "Способ освобождения прихваченного инструмента" (см,а.с, ¹

462018), согласно которого после подъема на поверхность неприхваченной части бурильной колонны к ее нижней части присоединяет электроизоляционный переводник и далее соединяют с прихваченной части колонны. Впоследствии заполняют полость труб и затрубное пространство в интервале (54) СПОСОБ ОСВОБОЖДЕНИЯ ПРИХВАЧЕННЫХ В СКВАЖИНЕ ТРУБ НА УЧАСТКЕ

С НЕСКОЛЬКИМИ ПРОБУРЕННЫМИ

СКВАЖИ НАМИ (57) Использование: освобождение прихваченных в скважине труб. Сущность изобретения: внутрь прихваченной колонны спускают кабель с подпружиненными контактами, которые разносят на границы прихвата, а в соседние скважины на ту же глубину спускают разноименный контакт, после чего подключают контакты к соответствующим полюсам импульсного источника постоянного тока. расположения электроизоляционного переводника электронейтральной жидкостью. ,Недостаток этого способа также заключается в низкой эффективности и невозможности обеспечения требуемой плотности тока.

Прототипом изобретения является

"Способ освобождения прихваченных в скважине труб" (см.а.с. ¹ 706525), согласно которого в прихваченную часть колонны труб спускают подпружиненный положительный контакт, а отрицательный — в колонну труб ближайшей соседней скважины на глубину спуска первого.

Недостаток прототипа заключается в его низкой эффективности, Цель изобретения — повышение эффективности освобождения прихваченной колонны.

Поставленная цель достигается тем, что контакт, спущенный в прихваченную колонну труб, разносят на границы прихвата, разноименный контакт устанавливают в близлежащих скважинах, расположенных вокруг скважины с прихваченной колонны.

1789653

Формула изобретения ка постоянного тока, отличающийся тем, что, с целью повышения эффективности освобождения прихваченной колонны, в качестве источника постоянного тока используют импульсный источник, причем контакт, опущенный в прихваченную часть колонны труб, разносят на границы прихвата, а разноименный контакт устанавливают в близлежащих скважинах, расположенных вокруг скважины с прихваченной колонной, Способ освобождения прихваченных в скважине труб на участке с несколькими пробуренными скважинами, включающий спуск подпружиненного контакта в прихваченную часть колонны труб, разноименного контакта в соседнюю скважину на глубину спуска первого контакта и подключение контактов к соответствующим полюсам источни45

Составитель В. Родина

Техред М,Моргентал Корректор С, Пекарь

Редактор

Заказ 333 Тираж Подписное

BНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 а в качестве источника постоянного тока используют импульсный источник.

Изобретение осуществляется следующим образом, Прихваченная колонна труб натягивается при помощи талевой системы.

Внутрь прихваченной колонны труб спускают кабель, на конце которого расположен разнесенный на границе прихвата подпружиненный контакт с грузом на конце. B близлежащие скважины, расположенные вокруг прихваченной колонны труб, спускают изолированные кабели с подпружиненными контактами и грузами на конце на глубину интервала прихвата прихваченной колонны труб. Глубина прихвата не влияет существенным образом на эффективность ликвидации. При выборе соседних скважин необходимо руководствоваться подбором наиболее близлежащих скважин с целью сокращения омического сопротивления грунта. Кабель, спущенный в прихваченную колонну труб, подсоединяют либо к положительному полюсу, если ликвидация прихвата осуществляется в соответствии с а.с, N 706525, либо к отрицательному, если ликвидация прихвата осуществляется в соответствии с N 154202. Кабели, спускаемые в соседние скважины, подключают к противоположным полюсам импульсного источника постоянного электрического тока. При каждом импул ьсе между разноимен н ыми полюсами возникает электрическая связь через находящиеся между ними породы.

Это приведет либо к усадке, растрескиванию и образованию пор в глинистой корке и окружающей прихваченную колонную

35 труб глинистой породе, что приведет к снижению усилия прихвата и вызовет приток жидкости ванны в случае наличия циркуляции в зону контакта "труба-глинистая корка", если ликвидация прихвата осуществляется в соответствии с а.с, ¹ 706525, либо к возникновению между прихваченной трубой и глиной прослойки воды и газовых пузырьков, что будет способствовать нейтрализации перепада давления, если ликвидация прихвата осуществляется в соответствии с а.с. N 154201. Импульсное пропускание тока через расположенную между контактами породу вызывает кроме вышеописанных явлений также и вихревые токи в материале прихваченного участка колонны труб. Это приведет к повышению температуры прихваченного участка, что добавить к электрическому напору также и напор тепловой, действующий в ту же сторону. Импульсное пропускание тока также приведет к индукционным явлениям, в частности, импульсный ток, протекающий по породе, будет индукцировать токи Фуко с частотой импульсов тока, протекающего по породе, т.е, сама планета Земля будет служить как бы одновитковым кольцевым индуктором, внутри которого располагается прихваченный участок колонны труб. Возникающие при индукционном взаимодействии наво димого в породе импульсного тока с наведенным в прихваченном участке импульсным током усилия, приведут к отталкиванию прихваченного участка от массы Земли, что позволит получить дополнительный положител ьн ы и эффект.
