Термовакуумный струйный насос

Термовакуумный струйный насос

Иллюстрации

Показать все

Реферат



Использование: для откачки газов и паров различных веществ из замкнутых объемов . Сущность изобретения: электроды подключены к источнику высоковольтного импульсного разряда. Патрубки подвода воздуха установлены в отверстиях диффузора . Электроды размещены на выходе из патрубков подвода воздуха. Диффузор снабжен охватывающим его кожухом с входным патрубком. Патрубки подвода воздуха установлены в отверстиях диффузора с образованием кольцевых каналов для сообщения полости кожуха с проточной частью диффузора. Со стороны входа эти патрубки соединены со стенкой кожуха. 1 ил.

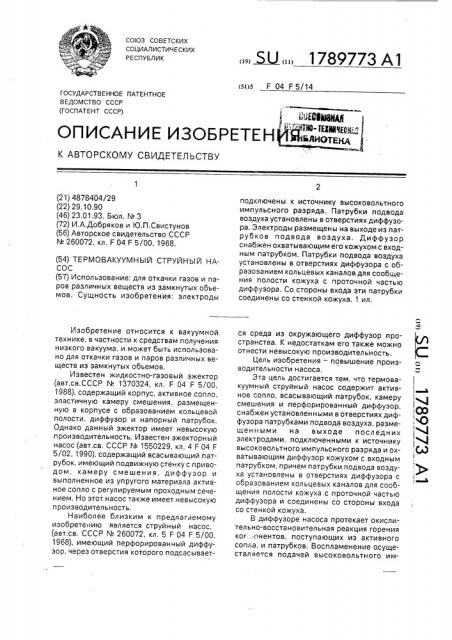

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5»)5 F 04 F 5/14

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕН

К АВТОРСКОМУ СВИ4ЕТЕЛЬСТВУ

СО

I 4 ,Ы (21) 4878404/29 (22) 29.10,90 (46) 23.01.93. Бюл. N 3 (72) И.А.Добряков и О.П.Свистунов (56) Авторское свидетельство СССР

N 260072,,кл,,F 04 F 5/00, 1968. (54) ТЕРМОВАКУУМНЫЙ СТРУЙНЫЙ НАСОС (57) Использование: для откачки газов и паров различных веществ из замкнутых объемов. Сущность изобретения; электроды

Изобретение относится к вакуумной технике, в частности к средствам получения низкого вакуума, и может быть использовано для откачки газов и паров различных веществ из замкнутых объемов, Известен жидкостно-газовый эжектор (авт.св.СССР N 1370324, кл. F 04 F 5/00, 1988), содержащий корпус, активное сопло, эластичную камеру смешения, размещенную в корпусе с образованием кольцевой полости, диффузор и напорный патрубок.

Однако данный эжектор имеет невысокую производительность, Известен эжекторный насос (авт.св, СССР ¹ 1550229, кл. 4 F 04 F

5/02, 1990), содержащий всасывающий патрубок, имеющий подвижную стенку с приводом, камеру смешения, диффузор и выполненное из упругого материала активное сопло с регулируемым проходным сечением. Но этот насос также имеет невысокую производительность, Наиболее близким к предлагаемому изобретению является струйный насос, (авт,св, СССР N 260072, кл, 5 F 04 F 5/00, 1968), имеющий перфорированный диффузор, через отверстия которого подсасывает„,5U „» 1789773 А1 подключены к источнику высоковольтного импульсного разряда. Пэтрубки подвода воздуха установлены в отверстиях диффузора. Электроды размещены на выходе из патрубков подвода воздуха. Диффузор снабжен охватывающим его кожухом с входным патрубком. Патрубки подвода воздуха установлены в отверстиях диффузора с образованием кольцевых каналов для сообщения полости кожуха с проточной частью диффузора. Со стороны входа эти патрубки соединены со стенкой кожуха. 1 ил. ся среда из окружающего диффузор пространства, К недостаткам его также можно отнести невысокую f1 ðîèçâîäèòåë üíîñòü.

Цель изобретения — повышение производительности насоса, Эта цель достигается тем, что термовакуумный струйный насос содержит активное сопло, всасывающий патрубок, камеру смешения и перфорированный диффузор, снабжен установленными в отверстиях диффузора патрубками подвода воздуха, размещенными на выходе последних электродами, подключенными к источнику высоковольтного импульсного разряда и охватывающим диффузор кожухом с входным патрубком, причем патрубки подвода воздуха установлены в отверстиях диффузора с образованием кольцевых каналов для сообщения полости кожуха с проточной частью диффузора и соединены со стороны входа со стенкой кожуха.

В диффузоре насоса протекает окислительно-восстановительная реакция горения ко ..онентов, поступающих из активного сопла, и патрубков. Воспламенение осуществляется подачей высоковольтного им1789773

35

40 пульсного разряда на электроды. При взаимодействии продуктов сгорания со стенками диффузора происходит увеличение скорости смеси активного и пассивного газов, выбрасываемых из термовакуумного струйного насоса, в результате чего производительность последнего повышается.

Насосы, откачивающие газы из замкнутых объемов, известны, однако в данном случае использование диффузора с патрубками подвода воздуха, электродами, а"также с охватывающим его кожухом с входным патрубком позволяет увеличить производительностьь термовакуумного струйного насоса, Термовакуумный струйный насос, изобра>кенный на чертеже, содержит активное сопло 1, всасывающий патрубок 2, камеру смешения 3, диффузор 4 с патрубками подвода воздуха 5, размещенный на нем кожух с входным патрубком 6 и электроды, подключенные к источнику высоковольтного импульсного разряда. Последние размещены в ближайших к критическому сечению патрубках подвода воздуха, причем патрубФормула изобретения

1. Термовакуумный струйный насос, содер>кащий активное сопло, всасывающий патрубок, камеру смешения и перфорированный диффузор, о тл и ч а ю шийся тем, что, с целью повышения производительности, насос снабжен источником высоковольтного импульсного разряда и электродами, подключенными к последнему, и патрубками подвода воздуха, причем последние установлены в отверстиях диффузора, а ки подвода воздуха установлены в отверсти ях диффузора с образованием кольцевых каналов для сообщения полости кожуха с проточной частью диффузора и соединены со стороны входа со стенкой кожуха.

Термовакуумный струйный насос работает следующим образом, В активное сопло 1 подают под давлением газообразный компонент. В камеру смешения и диффузор подсасывается пассивный газ из всасывающего патрубка 2 и воздух по патрубкам 5. При окислительном активном потоке обязательно подается lo рючее в входной патрубок 6, Поджиг обра15 зующейся смеси в диффузоре осуществляют при помощи электродов. Продукты сгорания выбрасываются из диффузора 4.

Применение предлагаемого термовакуумного струйного насоса наиболее предпочтительно на криогенной технике для откачки среды из вакуумных полостей криогенных трубопроводов и хранилищ, так как в качестве компонентов можно использовать дренируемые газообразные продукты. электроды размещены на выходе из патрубков подвода воздуха.

2. Насос по п,1, отличающийся тем, что диффузор снабжен охватывающим его кожухом с входным патрубком, патрубки подвода воздуха установлены в отверстиях диффузора с образованием кольцевых каналов для сообщения полости ко>куха с проточной частью диффузора, а со стороны входа патрубки подвода воздуха соединены со стенкой кожуха, 1789773

УВЫ ичеиО

35

45

Соста вител ь А.Жа н баты ров

Техред М.Моргентал Корректор Л.Филь

Редактор
